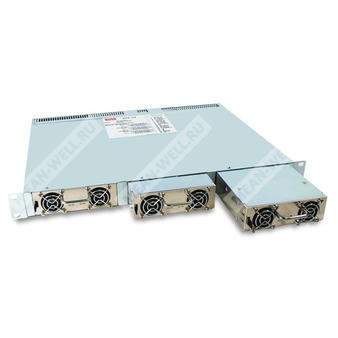

RCP-1UT - 1U стоечная полка распределённой системы питания с клеммным входом для установки до трёх выпрямительных модулей серии RCP-1000.
Назначение
RCP-1UT представляет собой 19-дюймовую 1U полку системы питания, предназначенную для построения распределённых источников электропитания на базе фронтально устанавливаемых выпрямительных модулей RCP-1000. Полка обеспечивает размещение до трёх модулей по 1000 Вт, объединённых по выходу в параллель с активным выравниванием токов, поддержку горячей замены, дистанционного включения и отключения, удалённой компенсации падения напряжения, программирования выходного напряжения, а также сервисных и сигнальных интерфейсов.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RCP | Серия распределённых систем питания |
| 1U | Профиль системы высотой 1U для 19-дюймовой стойки |
| T | Исполнение с клеммным входным блоком |
Перевод разделов документа
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- 1U профиль, 19-дюймовая стоечная полка, вмещающая три модуля по 1000 Вт
- Выходная мощность системы до 3000 Вт при активном выравнивании токов
- Программируемое выходное напряжение
- Поддержка горячей замены модулей
Области применения
- Промышленная автоматизация
- Системы распределённой архитектуры электропитания
- Беспроводные и телекоммуникационные решения
- Резервированные системы питания
- Системы зарядки электротранспорта
- Системы источников постоянного тока
Описание
Система RCP-1U является решением для распределения электропитания, использующим стоечную конфигурацию с низким профилем 1U. Базовой силовой единицей является выпрямительный модуль мощностью 1000 Вт серии RCP-1000, устанавливаемый во фронтальную часть полки. При использовании функции активного распределения тока одна полка обеспечивает суммарную мощность до 3000 Вт. Гибкость применения в составе систем достигается за счёт встроенных функций, включая программирование выходного напряжения, дистанционное включение и отключение, вспомогательное питание и сервисные сигналы.
Состав системы и совместимость
| Параметр | Значение |
| Наименование полки | RCP-1UT |
| Тип входа | Клеммный блок |
| Профиль | 1U |
| Форм-фактор | 19-дюймовая стоечная полка |
| Количество устанавливаемых модулей | До 3 выпрямительных модулей |
| Совместимые выпрямители | RCP-1000-12, RCP-1000-24, RCP-1000-48 |
| Принцип суммирования мощности | Параллельная работа модулей с активным выравниванием тока |
| Горячая замена | Поддерживается |
| Интерфейс сигналов и управления | Разъём CN500, D-Sub 25 контактов, угловой, розетка |
Входные параметры системы
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Частотный диапазон | 47...63 Гц |
| Ток утечки | Менее 3,5 мА при 230 В переменного тока |
| Тип входного подключения для RCP-1UT | Клеммный блок |
Выходные параметры системы
| Исполнение системы | Выходное напряжение | Максимальный выходной ток | Максимальная выходная мощность |
| RCP-3K1U-12□ | 12 В | 180 А | 2160 Вт |
| RCP-3K1U-24□ | 24 В | 120 А | 2880 Вт |
| RCP-3K1U-48□ | 48 В | 63 А | 3024 Вт |
Потребляемый ток по входу на один модуль
| Модуль | Ток при 115 В переменного тока | Ток при 230 В переменного тока |
| RCP-1000-12 | 8,5 А | 4,5 А |
| RCP-1000-24 | 10,5 А | 5,5 А |
| RCP-1000-48 | 11 А | 5,5 А |
Функциональные возможности
| Параметр | Значение |
| Вспомогательное питание | 5 В, 0,3 А |
| Дистанционное включение и отключение | Электрическим сигналом или сухим контактом; замкнуто — включено, разомкнуто — выключено |
| Удалённая компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Программирование выходного напряжения | Регулировка в пределах 90...110 % от номинального выходного напряжения |
| Сигнал исправности по переменному входу | Изолированный TTL-сигнал |
| Сигнал исправности по выходу постоянного тока | Изолированный TTL-сигнал |
| Сигнал предупреждения о перегреве | Логическая 1 при предупреждении о перегреве; изолированный сигнал |
| Интерфейс I²C | Предусмотрен в исполнениях с соответствующей опцией |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | От -20 до +60 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность при хранении | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,02 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2 g, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,7 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока, 25 °C, 70 % относительной влажности |
Эмиссия помех
| Параметр | Стандарт | Класс/уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Соответствует |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
Устойчивость к помехам
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы/пакеты | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Механические параметры
| Параметр | Значение |
| Габариты полки | 350,8 × 483,6 × 44 мм |
| Габариты в дюймах | 13,8 × 19 × 1,73 дюйма |
| Высота | 1U |
| Допуск на размеры | ±0,5 мм |
| Номер корпуса | 959A |
| Рекомендуемый крепёж | Винт M5 |
| Максимальная глубина ввинчивания | 6 мм |
| Рекомендуемый момент затяжки | 10 кгс·см |
| Направление воздушного потока | По схеме корпуса, через фронтальную и внутреннюю вентиляцию системы |
Упаковка
| Параметр | Значение |
| Масса | 13,2 кг |
| Количество в упаковке | 1 шт. |
| Масса упаковки | 13,2 кг |
| Объём упаковки | 2,67 куб. фута |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | Не указана |
Функции управления и подключения
Дистанционное включение и отключение. Система может включаться и выключаться совместно или раздельно с использованием функции Remote ON-OFF. Между входом Remote ON-OFF и выводом -S: разомкнутый контакт соответствует состоянию OFF, замкнутый контакт — состоянию ON.
Удалённая компенсация падения напряжения. Функция Remote Sense компенсирует падение напряжения на проводах нагрузки до 0,5 В. Линии измерения должны прокладываться в виде витых пар.
Локальная компенсация. Если удалённое измерение не используется, выводы +S и -S на разъёме CN500 должны быть локально подключены к силовым выводам +V и -V соответственно для получения корректного выходного напряжения.
Программирование выходного напряжения. Выходное напряжение может быть изменено в пределах 90...110 % от номинального. Для этого используются цепи V-TRIM-A, V-TRIM-B, V-TRIM-C на разъёме CN500, при этом +S и +V, а также -S и -V должны быть соединены.
Номиналы резисторов для программирования выходного напряжения
Для RCP-1000-12
| Выходное напряжение, % | R1 | R2 |
| 90 | 180 кОм | не используется |
| 92 | 240 кОм | не используется |
| 94 | 350 кОм | не используется |
| 96 | 560 кОм | не используется |
| 98 | 1,2 МОм | не используется |
| 100 | не используется | не используется |
| 102 | не используется | 300 кОм |
| 104 | не используется | 120 кОм |
| 106 | не используется | 62 кОм |
| 108 | не используется | 31 кОм |
| 110 | не используется | 13 кОм |
| Мощность резисторов | Не менее 0,1 Вт | Не менее 0,1 Вт |
Для RCP-1000-24
| Выходное напряжение, % | R1 | R2 |
| 90 | 560 кОм | не используется |
| 92 | 750 кОм | не используется |
| 94 | 1 МОм | не используется |
| 96 | 1,6 МОм | не используется |
| 98 | 3,3 МОм | не используется |
| 100 | не используется | не используется |
| 102 | не используется | 330 кОм |
| 104 | не используется | 130 кОм |
| 106 | не используется | 62 кОм |
| 108 | не используется | 30 кОм |
| 110 | не используется | 10 кОм |
| Мощность резисторов | Не менее 0,1 Вт | Не менее 0,1 Вт |
Для RCP-1000-48
| Выходное напряжение, % | R1 | R2 |
| 90 | 1,3 МОм | не используется |
| 92 | 1,7 МОм | не используется |
| 94 | 2,4 МОм | не используется |
| 96 | 3,6 МОм | не используется |
| 98 | 7,6 МОм | не используется |
| 100 | не используется | не используется |
| 102 | не используется | 345 кОм |
| 104 | не используется | 140 кОм |
| 106 | не используется | 70 кОм |
| 108 | не используется | 36 кОм |
| 110 | не используется | 15 кОм |
| Мощность резисторов | Не менее 0,1 Вт | Не менее 0,1 Вт |
Назначение контактов разъёма CN500
| Номер контакта | Функция | Описание |
| 1, 8, 15 | Remote ON-OFF | Раздельное включение и отключение каждого блока по электрическому сигналу или сухому контакту между выводами A, B, C и контактом -S (21). Замкнуто — включено, разомкнуто — выключено |
| 2, 9, 16 | AC-OK | Низкий уровень: входное напряжение не менее 82 В среднеквадратического значения ±4 В. Высокий уровень: входное напряжение не более 82 В среднеквадратического значения ±4 В |
| 3, 10, 17 | DC-OK | Высокий уровень: выходное напряжение не более 80 % ±5 %. Низкий уровень: выходное напряжение не менее 80 % ±5 % |
| 4, 11, 18 | V-TRIM | Подключение для программирования выходного напряжения |
| 5, 12, 19 | T-ALARM | Высокий уровень: внутренняя температура в безопасных пределах. Низкий уровень: за 10 °C до порога отключения по перегреву |
| 6 | +5V-AUX | Вспомогательное напряжение 4,3...5,3 В относительно GND-AUX, максимальный ток 0,3 А. Выход снабжён встроенными OR-ing диодами и не управляется функцией Remote ON/OFF |
| 7 | GND-AUX | Общий провод вспомогательного выхода; сигнальная цепь изолирована от силовых выводов +V и -V |
| 14 | CS | Сигнал выравнивания тока. При параллельной работе выводы CS должны быть соединены между блоками для балансировки тока |
| 20 | +S | Положительный вывод удалённого измерения |
| 21 | -S | Отрицательный вывод удалённого измерения |
| 22 | +V | Положительный силовой выход |
| 23 | SCL | Линия тактового сигнала интерфейса I²C |
| 24 | SDA | Линия данных интерфейса I²C |
| 25 | -V | Отрицательный силовой выход |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ. При параллельной работе более одной полки уровень пульсаций выходного напряжения при малой нагрузке может превышать нормируемое значение. После увеличения нагрузки свыше 10 % уровень пульсаций возвращается к нормируемому.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение выходных параметров. Для уточнения необходимо руководствоваться кривой дерейтинга.
- Выходы всех модулей RCP-1000 внутри полки соединены параллельно.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по электромагнитной совместимости выполнялись при монтаже устройства на металлической пластине размером 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
