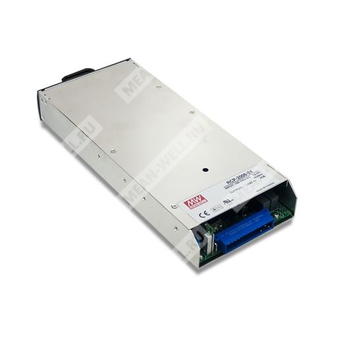

Серия RCP-2000 представляет собой линейку одноканальных стоечных фронтальных AC/DC источников питания мощностью до 2 кВт с низкопрофильным исполнением 1U и высокой удельной мощностью. Модель RCP-2000-24 рассчитана на работу от сети 90...264 В AC либо от шины 250...320 В DC и формирует выход 24 В постоянного тока с номинальным током 80 А и номинальной мощностью 1920 Вт. Для повышения гибкости интеграции предусмотрены PMBus-интерфейс, программирование выходного напряжения, активное распределение тока, дистанционное управление, вспомогательные выходы питания, аварийная сигнализация и контроль состояния. Максимальное количество блоков питания, которые могут контролироваться ведущим контроллером по линии связи, составляет 9.
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 80 А |
| Диапазон выходного тока | 0...80 А |
| Номинальная выходная мощность | 1920 Вт |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления и нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC и 75% нагрузки |
| Параметр | Значение |
|---|
| Дистанционное измерение напряжения | компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Дистанционное включение/выключение | поддерживается |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Программирование выходного напряжения | допустима регулировка в пределах 90...110% от номинального выходного напряжения |
| Сигнал исправности по переменному входу | изолированный TTL-сигнал |
| Сигнал исправности по постоянному выходу | изолированный TTL-сигнал |
| Предупреждение о перегреве | логическая «1» при предупреждении о перегреве, изолированный сигнал |
| Сигнал отказа вентилятора | изолированный TTL-сигнал |
| Интерфейс связи | PMBus Rev. 1.1 |
| Максимальная скорость шины PMBus | 100 кГц |
| Параметр | Стандарт | Уровень |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | уровень 3 |
| Быстрые переходные процессы/пакеты импульсов | BS EN/EN61000-4-4 | уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Функция | Описание |
|---|
| Дистанционное включение/выключение | управление между выводами Remote ON-OFF и +5V-AUX; замыкание — включено, разомкнуто — выключено |
| Удалённая подстройка напряжения | через вывод PV относительно -V(signal), внешнее напряжение 0...5 В |
| Локальное измерение | при неиспользовании Remote Sense выводы +S и -S должны быть соединены с +V(signal) и -V(signal) соответственно |
| Удалённое измерение | компенсация падения напряжения на соединительных проводах до 0,5 В; линии измерения должны быть скручены попарно |
| PMBus | чтение информации, мониторинг состояния, подстройка выходного напряжения |
| Номера выводов | Обозначение | Описание |
|---|
| 1, 2, 3, 4 | +V | положительный выходной силовой вывод |
| 5, 6, 7, 8 | -V | отрицательный выходной силовой вывод |
| 9 | -V(signal) | сигнальный отрицательный вывод выходного напряжения; только для локального измерения, напрямую к нагрузке не подключается |
| 10 | +V(signal) | сигнальный положительный вывод выходного напряжения; только для локального измерения, напрямую к нагрузке не подключается |
| 11 | PV | подключение для программирования выходного напряжения |
| 12, 13 | DA, DB | дифференциальные цифровые сигналы для параллельного управления |
| 14 | +S | положительный вывод дистанционного измерения |
| 15 | -S | отрицательный вывод дистанционного измерения |
| 16, 18, 19, 20, 21 | A0, A1, A2, A3, A4 | адресные линии интерфейса PMBus |
| 17 | Remote ON-OFF | дистанционное включение/выключение |
| 22 | NC | не используется, зарезервировано |
| 23 | SDA | линия данных PMBus |
| 24 | SCL | линия тактирования PMBus |
| 25 | AC-OK | сигнал состояния входного напряжения |
| 26 | DC-OK | сигнал состояния выходного напряжения |
| 27 | T-ALARM | сигнал температурной тревоги |
| 28 | FAN-FAIL | сигнал отказа вентилятора |
| 29 | +5V-AUX | вспомогательный выход 4,5...5,5 В, до 0,3 А, относительно GND-AUX |
| 30 | +12V-AUX | вспомогательный выход 10,8...13,2 В, до 0,8 А, относительно GND-AUX; не управляется Remote ON-OFF |
| 31 | GND-AUX | общий провод вспомогательных выходов, изолирован от силовых выводов +V и -V |
| 32 | FG | защитное заземление AC |
| 33 | AC/L | вход линии переменного тока |
| 34 | AC/N | вход нейтрали переменного тока |
| Сигнал | Низкий уровень | Высокий уровень | Примечание |
|---|
| AC-OK | 0...0,5 В | 4,5...5,5 В | максимальный ток источника сигнала 10 мА, только выход |
| DC-OK | 0...0,5 В | 4,5...5,5 В | максимальный ток источника сигнала 10 мА, только выход |
| T-ALARM | 0...0,5 В | 4,5...5,5 В | максимальный ток источника сигнала 10 мА, только выход |
| FAN-FAIL | 0...0,5 В | 4,5...5,5 В | максимальный ток источника сигнала 10 мА, только выход |
| Remote ON-OFF | 0...0,5 В при разомкнутом состоянии | 4,5...5,5 В при замыкании с +5V-AUX | максимальное входное напряжение 5,5 В |
| № | Текст |
|---|
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | При параллельной работе более одного модуля в одной стоечной системе пульсации выходного напряжения при малой нагрузке могут превышать табличное значение. После увеличения нагрузки свыше 10% уровень пульсаций возвращается к нормальному. |
| 4 | Допуск включает погрешность установки, линейную нестабильность и нестабильность по нагрузке. |
| 5 | При низких входных напряжениях требуется снижение нагрузки. Для подробностей следует руководствоваться графиком статических характеристик. |
| 6 | Для применения при напряжении 320...370 В DC требуется согласование с изготовителем. |
| 7 | Источник питания рассматривается как компонент для установки в конечное оборудование. Испытания по ЭМС выполнялись при монтаже модуля на металлическую пластину 360 x 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 8 | Для работы на высоте свыше 2000 м требуется температурное дерейтирование: для моделей без вентилятора 3,5 °C на каждые 1000 м, для моделей с вентилятором 5 °C на каждые 1000 м. |
