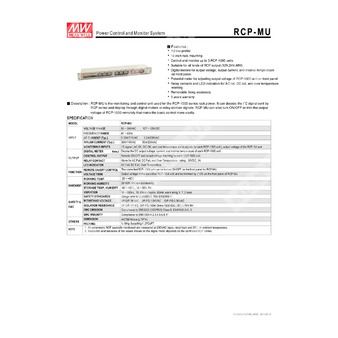

RCP-MU - блок контроля и мониторинга для стоечных источников питания серии RCP-1000 с индикацией параметров и дистанционным управлением.
Назначение
RCP-MU представляет собой устройство мониторинга и управления, предназначенное для стоечной системы питания серии RCP-1000. Модуль декодирует сигнал I²C, передаваемый изделиями серии RCP, отображает параметры на цифровых индикаторах и формирует сигналы через релейные контакты. Устройство также обеспечивает дистанционное включение и отключение, а также подстройку выходного напряжения подключённых модулей RCP-1000.
Особенности
- Низкопрофильное исполнение 1U.
- Монтаж в 19-дюймовую стойку.
- Управление и мониторинг до 3 модулей RCP-1000.
- Совместимость с различными выходными напряжениями серии RCP: 12 В, 24 В, 48 В.
- Цифровая индикация выходного напряжения, выходного тока и внутренней температуры на передней панели.
- Регулятор подстройки выходного напряжения модуля RCP-1000 на передней панели.
- Релейные контакты и светодиодная индикация состояний: отказ по входу AC, отказ по выходу DC, предупреждение о перегреве.
- Съёмный крепёжный аксессуар.
Расшифровка партномера
| Обозначение | Предполагаемая расшифровка |
| RCP | Серия стоечных источников питания и аксессуаров Rack Power |
| MU | Monitoring Unit, блок мониторинга и управления |
| RCP-MU | Блок управления и мониторинга для системы питания серии RCP |
Описание
RCP-MU используется как центральный блок контроля для стоечных источников питания серии RCP-1000. Устройство принимает сигналы I²C от модулей RCP, обеспечивает отображение параметров через цифровые индикаторы и вывод аварийных состояний через релейные контакты. На передней панели реализованы функции дистанционного включения и отключения каждого подключённого блока питания, а также подстройки его выходного напряжения. Это упрощает базовое управление системой питания в стойке.
Входные параметры
| Параметр | Значение |
| Модель | RCP-MU |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Потребляемый ток, тип. | 0,35 A при 115 В AC; 0,2 A при 230 В AC |
| Пусковой ток, тип. | 30 A при 115 В AC; 50 A при 230 В AC |
| Количество каналов мониторинга | 2 |
| Входы мониторинга | сигнал I²C, сигналы AC OK, DC OK и аварии перегрева для каждого модуля RCP-1000, а также выходное напряжение стойки RCP-1U |
Выходные и функциональные параметры
| Параметр | Значение |
| Цифровой индикатор | отображение выходного напряжения DC, выходного тока и внутренней температуры каждого модуля RCP-1000 |
| Управляющий выход | дистанционное включение/отключение и подстройка выходного напряжения для каждого RCP-1000 |
| Релейные контакты | сигнализация AC Fail, DC Fail, Over Temperature; номинал 30 В DC, 1 A |
| Светодиодная индикация | AC Fail, DC Fail, Over Temperature |
| Дистанционное включение/отключение | управляемый модуль RCP-1000 может включаться и отключаться с передней панели RCP-MU |
| Подстройка напряжения | выходное напряжение управляемого модуля RCP-1000 регулируется в пределах ±10% с передней панели RCP-MU |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | конструкция соответствует EN62368-1, одобрение EAC TP TC 004 |
| Электромагнитная эмиссия | соответствие EN55032, CISPR32 класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Электромагнитная устойчивость | соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EAC TP TC 020 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-FG: 1,5 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | не менее 346,7 тыс. ч по Telcordia SR-332 (Bellcore); не менее 255,4 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 440 x 68 x 44 мм |
| Масса | 1,15 кг |
| Упаковка | 6 шт.; 8 кг; 1,27 куб. фута |
Механическое исполнение и органы подключения
| Элемент | Описание |
| Конструктив | корпус Case No. 701A |
| Высота | 1U |
| Ширина передней панели | 483,6 мм |
| Ширина корпуса | 440 мм |
| Дополнительный размер | 466,1 мм |
| Передняя панель | регуляторы Remote Adjust, переключатели Remote ON/OFF, дисплеи PSU1, PSU2, PSU3 |
| Задняя панель | клеммник входа AC, клеммник аварийной сигнализации, переключатель выбора модели, блокировка подстройки напряжения, коммуникационный разъём |
Клеммник входа AC
| Контакт | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Клеммник аварийных сигналов
| Контакты | Назначение |
| 1, 2 | Температурная авария 3 |
| 3, 4 | Отказ DC 3 |
| 5, 6 | Отказ AC 3 |
| 7, 8 | Температурная авария 2 |
| 9, 10 | Отказ DC 2 |
| 11, 12 | Отказ AC 2 |
| 13, 14 | Температурная авария 1 |
| 15, 16 | Отказ DC 1 |
| 17, 18 | Отказ AC 1 |
Коммуникационный разъём
| Контакт | Назначение |
| 1 | ON/OFF-A |
| 2 | AC-OK-A |
| 3 | DC-OK-A |
| 4 | V-TRIM-A |
| 5 | T-ALARM-A |
| 6 | +5V-AUX |
| 7 | GND-AUX |
| 8 | ON/OFF-B |
| 9 | AC-OK-B |
| 10 | DC-OK-B |
| 11 | V-TRIM-B |
| 12 | T-ALARM-B |
| 13 | NC |
| 14 | CS |
| 15 | ON/OFF-C |
| 16 | AC-OK-C |
| 17 | DC-OK-C |
| 18 | V-TRIM-C |
| 19 | T-ALARM-C |
| 20 | +S |
| 21 | -S |
| 22 | +V |
| 23 | SCL |
| 24 | SDA |
| 25 | -V |
Функции индикации и аварийной сигнализации
| Функция | Описание |
| Отказ по входу AC | при пропадании входного AC реле размыкается, светодиод загорается |
| Отказ по выходу DC | при отказе выходного DC реле размыкается, светодиод загорается |
| Авария по температуре | при превышении температурного предела реле размыкается, светодиод загорается |
Настройка и конфигурирование
Контроль и мониторинг: один RCP-MU обеспечивает управление и мониторинг до трёх блоков питания RCP-1000.
Выбор модели: для повышения разрешения отображения необходимо установить соответствующий диапазон выходного напряжения контролируемого блока RCP-1000. Заводская настройка соответствует моделям на 48 В.
| Положение переключателя выбора модели | Назначение |
| 12 В | для модулей RCP-1000 с выходом 12 В |
| 24 В | для модулей RCP-1000 с выходом 24 В |
| 48 В | для модулей RCP-1000 с выходом 48 В |
| 66 В | для специальных заказных исполнений RCP-1000 |
Блокировка регулировки выходного напряжения
| Режим | Описание |
| Разрешено | выходное напряжение силового устройства может регулироваться независимо с помощью подстроечных регуляторов |
| Запрещено | выходное напряжение силового устройства не может регулироваться |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Разрешение и допуск значений, отображаемых цифровым индикатором, зависят от управляемой серии RCP.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
