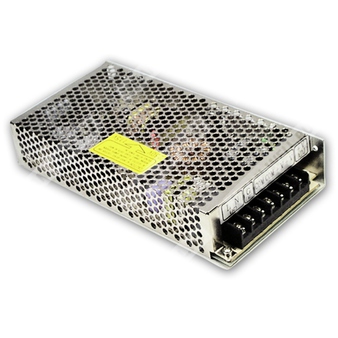

RD-125-1224 - двухканальный импульсный AC/DC источник питания мощностью 125 Вт с выходами 12 В и 24 В.
Описание
RD-125-1224 — сетевой импульсный источник питания серии RD-125 в перфорированном металлическом корпусе с конвекционным охлаждением, предназначенный для формирования двух независимых выходных напряжений постоянного тока 12 В и 24 В от однофазной сети переменного тока или источника постоянного тока. Компонент рассчитан на применение в промышленной электронике, системах управления, измерительной аппаратуре, шкафной автоматике и другом оборудовании, где требуется одновременное питание двух шин постоянного напряжения.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| RD | Серия | Серия двухканальных импульсных источников питания |
| 125 | Класс мощности | Источник питания класса 125 Вт |
| 12 | Выход CH1 | Номинальное выходное напряжение канала 1: 12 В |
| 24 | Выход CH2 | Номинальное выходное напряжение канала 2: 24 В |
| RD-125-1224 | Полное исполнение | Двухканальный источник питания 125 Вт, выходы 12 В и 24 В |
Особенности
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Светодиодная индикация наличия выходного питания.
- 100% прогон при полной нагрузке.
- Применение электролитических конденсаторов с длительным сроком службы, рассчитанных на 105°C.
- Выдерживает входной импульс 300 В AC в течение 5 секунд без повреждения.
- Работа при температуре окружающей среды до 70°C.
- Стойкость к вибрационным воздействиям до 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Выходные параметры
| Параметр | Канал 1 | Канал 2 |
| Номинальное выходное напряжение | 12 В | 24 В |
| Номинальный ток | 3,7 А | 3,7 А |
| Диапазон тока | 0...7 А | 0...5 А |
| Номинальная мощность | 133,2 Вт |
| Пульсации и шум, не более | 120 мВ пик-пик | 200 мВ пик-пик |
| Диапазон регулировки напряжения | 11,4...13,2 В | Не указан, регулировка задается по CH1 |
| Точность по напряжению | ±0,5% | ±8,0% |
| Нестабильность по сети | ±2,0% | ±1,0% |
| Нестабильность по нагрузке | ±1,0% | ±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88...132 В AC / 176...264 В AC, выбор переключателем |
| Диапазон входного напряжения постоянного тока | 248...373 В DC |
| Допустимый входной импульс | 300 В AC в течение 5 секунд без повреждения |
| Частотный диапазон | 47...63 Гц |
| КПД, тип. | 85% |
| Потребляемый ток по входу, тип. | 3 А при 115 В AC / 2 А при 230 В AC |
| Пусковой ток, тип. | 50 А при холодном старте и 230 В AC |
| Ток утечки | менее 2 мА при 240 В AC |
| Время запуска, нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания, тип. | 25 мс при 230 В AC; 30 мс при 115 В AC при полной нагрузке |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 110...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Срабатывание по CH1: 13,8...16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Поддерживается |
Параметры изоляции и электрической прочности
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и защитным заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25°C, относительная влажность 70% |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C, по выходу CH1 |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004, IS 13252 (Part 1) только для RD-125-1224 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2755,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 425,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт., 15 кг, 0,85 куб. фута |
| Конструктив | Корпус Case No. 902A |
| Частота преобразования | 60 кГц |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 6 | Общий вывод выходов, COM |
| 5 | +V2 |
| 7 | +V1 |
Механическое исполнение
Источник питания выполнен в металлическом перфорированном корпусе. Основные габариты составляют 199 × 98 × 38 мм. Допуск на размеры по механическому чертежу: ±1 мм. Предусмотрены монтажные отверстия под крепеж M3 в соответствии с механической схемой корпуса 902A.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. Для соблюдения допуска рекомендуется нагружать CH1 не менее чем на 5% от номинального тока.
- Нестабильность по сети измеряется при изменении входного напряжения от нижнего предела до верхнего при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне 20...100% номинальной нагрузки, при этом другой выход нагружен на 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Источник питания рассматривается как компонент, который должен устанавливаться в конечное оборудование. Испытания по ЭМС выполнены при монтаже устройства на металлической пластине размером 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- Длительность времени запуска измеряется при первом холодном старте. Частое включение и выключение источника питания может приводить к увеличению времени запуска.
- Испытание гармонического тока выполняется при 85% нагрузки.
- Снижение допустимой нагрузки по температуре окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при эксплуатации на высоте более 2000 м.
