RD-125-1248 - двухканальный импульсный источник питания AC/DC мощностью 125 Вт с выходами 12 В и 48 В.
Описание

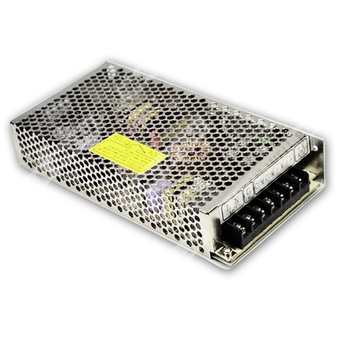

RD-125-1248 — встраиваемый двухвыходный импульсный источник питания серии RD-125 в перфорированном металлическом корпусе с охлаждением естественной конвекцией. Компонент предназначен для преобразования сетевого переменного или постоянного входного напряжения в два стабилизированных выходных канала постоянного тока: CH1 = 12 В и CH2 = 48 В.
Модель рассчитана на применение в промышленной электронике, системах управления, силовой и вспомогательной аппаратуре, где требуется одновременное питание низковольтных и повышенных DC-шин. Входной диапазон выбирается переключателем 115/230 В AC. Реализованы защиты от короткого замыкания, перегрузки и перенапряжения. Индикация наличия питания выполнена светодиодом.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания |
| 125 | Номинальный класс мощности 125 Вт |
| 12 | Номинальное напряжение канала CH1: 12 В |
| 48 | Номинальное напряжение канала CH2: 48 В |
| RD-125-1248 | Двухвыходный AC/DC источник питания 125 Вт, 12 В + 48 В |
Основные особенности
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счет свободной конвекции воздуха
- Светодиодная индикация включения питания
- 100% прогон при полной нагрузке
- Применение электролитических конденсаторов длительного срока службы на 105°C
- Устойчивость к броску входного напряжения 300 В AC в течение 5 секунд
- Работа при температуре окружающей среды до 70°C
- Стойкость к вибрации 5G
- Высокий КПД, большой ресурс и высокая надежность
Выходные параметры
| Параметр | Канал CH1 | Канал CH2 |
| Номинальное выходное напряжение | 12 В | 48 В |
| Номинальный ток | 2,3 А | 2,3 А |
| Диапазон тока | 0...7 А | 0...2,5 А |
| Суммарная номинальная мощность | 138 Вт |
| Пульсации и шум, максимум | 120 мВп-п | 240 мВп-п |
| Диапазон регулировки напряжения | CH1: 11,4...13,2 В | Не указан отдельно |
| Допуск по выходному напряжению | ±0,5% | ±8,0% |
| Нестабильность по сети | ±2,0% | ±1,0% |
| Нестабильность по нагрузке | ±1,0% | ±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88...132 В AC / 176...264 В AC, выбор переключателем |
| Диапазон входного напряжения постоянного тока | 248...373 В DC |
| Допустимый бросок входного напряжения | 300 В AC в течение 5 секунд без повреждения |
| Частотный диапазон | 47...63 Гц |
| КПД, типовой | 86% |
| Потребляемый ток от сети, типовой | 3 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, типовой | 50 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Время запуска, нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 25 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 110...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | CH1: 13,8...16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C для выхода CH1 в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Способ охлаждения | Свободная конвекция воздуха |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Требования безопасности | UL62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия помех | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, тяжелый промышленный уровень, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | 2755,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 425,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт.; 15 кг; 0,85 куб. фута |
| Конструктив | Металлический корпус, Case No. 902A |
| Частота преобразования | 60 кГц |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 6 | Общий провод выходов |
| 5 | Выход +V2 |
| 7 | Выход +V1 |
Механические данные
Исполнение — перфорированный металлический корпус. Основные габаритные размеры: 199 × 98 × 38 мм. По чертежу указаны монтажные отверстия 4-M3 и 3-M3, а также отверстия диаметром 3,5 мм. Допуск размеров по механическому чертежу: ±1 мм.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. Для соблюдения допуска рекомендуется нагружать канал CH1 не менее чем на 5% от номинального тока.
- Нестабильность по сети измеряется при переходе от нижнего уровня входного напряжения к верхнему при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки, при этом другой выход нагружен на 60% номинальной нагрузки.
- Каждый выход может работать в пределах указанного диапазона тока, однако суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Источник питания рассматривается как компонент, который должен устанавливаться в конечное оборудование. Испытания ЭМС выполнялись при монтаже изделия на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Длительность времени запуска измеряется при холодном первом включении. Частое включение и выключение источника питания может приводить к увеличению времени запуска.
- Испытание гармонического тока выполняется при 85% нагрузки.
- При эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5°C на каждые 1000 м для моделей с естественным охлаждением и 5°C на каждые 1000 м для моделей с вентиляторным охлаждением.
