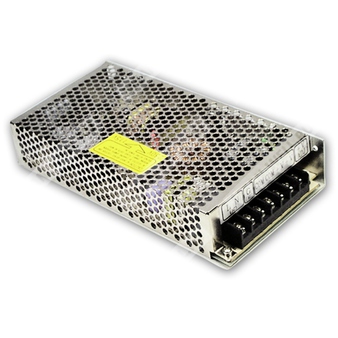

RD-125-4824 - двухканальный импульсный источник питания AC/DC мощностью 125 Вт для преобразования сетевого напряжения в стабилизированные 48 В и 24 В.
Описание
RD-125-4824 — представитель серии RD-125, выполненный в открытом перфорированном металлическом корпусе и предназначенный для питания промышленной, измерительной, управляющей и иной электронной аппаратуры от однофазной сети переменного тока или источника постоянного тока. Модель формирует два независимых выходных канала с общим проводом: CH1 = 48 В и CH2 = 24 В.
Источник питания поддерживает выбор диапазона входного напряжения переключателем 115/230 В, имеет естественное воздушное охлаждение, индикацию наличия питания, защиту от короткого замыкания, перегрузки и перенапряжения. Конструкция ориентирована на применение в составе конечного оборудования.
Расшифровка партномера
| Элемент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания |
| 125 | Класс мощности 125 Вт |
| 48 | Номинальное напряжение канала CH1: 48 В |
| 24 | Номинальное напряжение канала CH2: 24 В |
| RD-125-4824 | Источник питания серии RD, 125 Вт, выходы 48 В и 24 В |
Основные особенности
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной воздушной конвекцией.
- Светодиодный индикатор включения питания.
- 100% прогон при полной нагрузке.
- Применение электролитических конденсаторов с температурным классом 105°C.
- Устойчивость к входному броску 300 В AC в течение 5 секунд без повреждения.
- Работа при температуре окружающей среды до 70°C.
- Испытание на вибрацию 5G.
- Высокий КПД, повышенный ресурс и надежность.
Выходные параметры
| Параметр | Канал CH1 | Канал CH2 |
| Номинальное выходное напряжение | 48 В | 24 В |
| Номинальный ток | 2 А | 2 А |
| Диапазон тока | 0...2,5 А | 0...4 А |
| Суммарная номинальная мощность | 144 Вт |
| Пульсации и шум, не более | 240 мВ пик-пик | 240 мВ пик-пик |
| Диапазон подстройки напряжения | 45,6...52,8 В | Не указан, подстройка осуществляется по CH1 |
| Точность установки | ±0,5% | ±1,0% |
| Нестабильность по сети | ±0,5% | ±1,0% |
| Нестабильность по нагрузке | ±1,0% | ±5,0% |
| Защита от перенапряжения | 55,2...64,8 В | Не указана отдельно |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88...132 В AC / 176...264 В AC, выбор переключателем |
| Диапазон входного напряжения постоянного тока | 248...373 В DC |
| Устойчивость к броску по входу | 300 В AC в течение 5 секунд без повреждения |
| Диапазон входной частоты | 47...63 Гц |
| Типовой КПД | 86% |
| Типовой входной ток | 3 А при 115 В AC, 2 А при 230 В AC |
| Пусковой ток, типовой | 50 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Время установления, нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 25 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110...150% от номинальной выходной мощности |
| Режим защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения перегрузки |
| Перенапряжение | По CH1: 55,2...64,8 В |
| Режим защиты при перенапряжении | Режим hiccup, автоматическое восстановление после устранения причины |
| Короткое замыкание | Защита предусмотрена |
Параметры изоляции
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25°C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C по выходу CH1 |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1 только для RD-125-2412, BS EN/EN62368-1, EAC TP TC 004, IS 13252 (Part 1) указано только для RD-125-2412 |
| Электромагнитное излучение | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2755,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 425,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт., 15 кг, 0,85 куб. фута |
| Частота преобразования | 60 кГц |
Подключение
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, защитное заземление |
| 4, 6 | Общий провод выходов |
| 5 | Выход +V2 |
| 7 | Выход +V1 |
Механические данные
Исполнение корпуса: Case No. 902A.
Монтажные размеры приведены в миллиметрах. Допуск по механическим размерам: ±1 мм.
Корпус металлический, перфорированный, с винтовой клеммной колодкой.
Дерейтинг
| Параметр | Значение |
| Температурный дерейтинг | Полная нагрузка до 45°C, далее снижение нагрузки; при 70°C допускается около 50% нагрузки |
| Зависимость от входного напряжения | В пределах рабочих входных диапазонов допускается 100% нагрузки |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке. Для обеспечения допуска рекомендуется минимальная нагрузка по CH1 не менее 5% от номинального тока.
- Нестабильность по сети измеряется при изменении входного напряжения от нижнего до верхнего значения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне 20...100% номинальной нагрузки, при этом другой выход нагружен на 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона токов, однако суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Испытания на ЭМС выполнялись при монтаже на металлическую пластину размером 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Время установления измеряется при холодном пуске. Частое включение и выключение источника питания может приводить к увеличению времени установления.
- Испытание гармонического тока выполняется при 85% нагрузки.
- Для эксплуатации на высоте более 2000 м снижение допустимой нагрузки составляет 3,5°C/1000 м для моделей с естественным охлаждением и 5°C/1000 м для моделей с вентиляторным охлаждением.
