RD-3513 - двухканальный импульсный сетевой источник питания AC/DC для формирования симметричного выходного напряжения ±13,5 В.
Назначение и общая характеристика

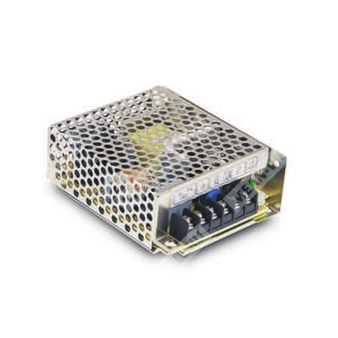

RD-3513 — импульсный источник питания серии RD-35 в открытом исполнении с металлическим кожухом, предназначенный для преобразования универсального входного переменного или постоянного напряжения в два гальванически связанных выходных канала с общей точкой: +13,5 В и -13,5 В. Устройство ориентировано на применение в промышленной электронике, аппаратуре автоматизации, измерительных системах, аналоговых и смешанных электронных узлах, где требуется симметричное питание.
Расшифровка партномера
| Элемент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания AC/DC |
| 35 | Номинальная выходная мощность серии около 35 Вт |
| 13 | Исполнение с симметричными выходами +13,5 В и -13,5 В |
| RD-3513 | Двухканальный источник питания 35,1 Вт с выходами +13,5 В и -13,5 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счет естественной конвекции воздуха
- Светодиодная индикация наличия питания
- 100% прогон при полной нагрузке
- Применение электролитических конденсаторов длительного срока службы на 105°C
- Устойчивость к входному импульсному перенапряжению 300 В AC в течение 5 секунд
- Работа при температуре окружающей среды до 70°C
- Устойчивость к вибрации 5G
- Высокая эффективность, длительный ресурс и повышенная надежность
Выходные параметры
| Параметр | Значение |
| Количество выходов | 2 |
| Канал 1 | +13,5 В |
| Канал 2 | -13,5 В |
| Номинальный ток канала 1 | 1,3 А |
| Номинальный ток канала 2 | 1,3 А |
| Диапазон тока канала 1 | 0...1,3 А |
| Диапазон тока канала 2 | 0...1,5 А |
| Номинальная мощность | 35,1 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик для каждого канала |
| Диапазон регулировки выходного напряжения | Канал 1: 11,5...15,5 В |
| Допуск по выходному напряжению | ±4,0% для каждого канала |
| Нестабильность по сети | ±0,5% для каждого канала |
| Нестабильность по нагрузке | ±3,0% для каждого канала |
| Время установления, нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 80 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88...264 В AC |
| Диапазон входного напряжения постоянного тока | 125...373 В DC |
| Допустимое импульсное перенапряжение по входу | 300 В AC в течение 5 секунд без повреждения |
| Частота входной сети | 47...63 Гц |
| КПД, типовой | 80% |
| Потребляемый ток, типовой | 0,8 А при 115 В AC; 0,55 А при 230 В AC |
| Пусковой ток, типовой | 45 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 110...150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | По каналу 1: 16,87...19,57 В |
| Режим защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -25...+70°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C, по выходу канала 1 |
| Вибростойкость | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1):2010, IEC 60950-1:2005 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, CISPR32 Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; BS EN/EN61000-6-2; BS EN/EN50082-2; уровень тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3096,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 541,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 99 x 82 x 36 мм |
| Масса | 0,3 кг |
| Упаковка | 45 шт.; 14 кг; 0,76 куб. фута |
Механические данные и подключение
| Параметр | Значение |
| Исполнение корпуса | Case No. 932A |
| Тип охлаждения | Естественная конвекция |
| Частота преобразования | 60 кГц |
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока V2 |
| 5 | Общий провод выходов |
| 6 | Выход постоянного тока V1 |
Состав выходов
| Обозначение | Назначение для RD-3513 |
| V1 | +13,5 В |
| COM | Общий провод |
| V2 | -13,5 В |
Примечания
- Все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с применением витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает начальный допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Для измерения и обеспечения допуска рекомендуется нагрузка канала 1 более 15% от номинального тока.
- Нестабильность по сети измеряется при переходе от нижней границы входного напряжения к верхней при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Испытания по ЭМС выполнялись при монтаже на металлическую пластину 360 x 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- При эксплуатации на высоте более 2000 м необходимо снижать допустимую температуру окружающей среды на 3,5°C на каждые 1000 м для моделей без вентилятора и на 5°C на каждые 1000 м для моделей с вентилятором.
