RD-35A - двухканальный импульсный источник питания AC/DC для формирования стабилизированных выходов 5 В и 12 В суммарной мощностью 32 Вт.
Описание
RD-35A — компактный встраиваемый двухканальный импульсный источник питания серии RD-35 компании Mean Well. Компонент предназначен для преобразования универсального входного переменного или постоянного напряжения в два стабилизированных выходных канала постоянного тока. Модель ориентирована на применение в промышленной электронике, системах управления, измерительной аппаратуре, встроенных электронных узлах и другом оборудовании, где требуется одновременное питание цепей 5 В и 12 В.

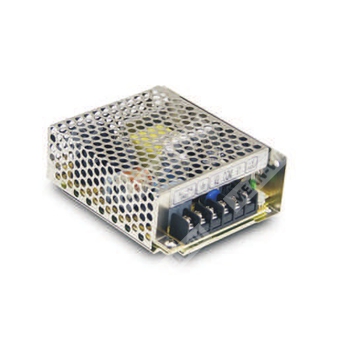

Источник питания выполнен в перфорированном металлическом корпусе, охлаждается естественной конвекцией и рассчитан на установку как составной части конечного оборудования. Для модели предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения, светодиодная индикация включения питания, устойчивость к входному броску до 300 В AC в течение 5 секунд без повреждения, а также испытание при 100% нагрузке.
Расшифровка партномера
| Элемент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания AC/DC |
| 35 | Номинальный класс мощности серии около 35 Вт |
| A | Исполнение с выходами 5 В и 12 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение свободной конвекцией воздуха
- Светодиодный индикатор наличия питания
- 100% прогон при полной нагрузке
- Применены электролитические конденсаторы длительного срока службы, рассчитанные на 105°C
- Устойчивость к входному перенапряжению 300 В AC в течение 5 секунд
- Максимальная рабочая температура до 70°C
- Стойкость к вибрации 5G
- Высокий КПД, длительный ресурс и высокая надежность
Выходные параметры
| Параметр | Значение |
| Количество выходов | 2 |
| Канал CH1, номинальное напряжение | 5 В |
| Канал CH2, номинальное напряжение | 12 В |
| Канал CH1, номинальный ток | 4 А |
| Канал CH2, номинальный ток | 1 А |
| Диапазон тока CH1 | 0…4 А |
| Диапазон тока CH2 | 0…1 А |
| Номинальная выходная мощность | 32 Вт |
| Пульсации и шум, максимум, CH1 | 80 мВ пик-пик |
| Пульсации и шум, максимум, CH2 | 120 мВ пик-пик |
| Диапазон регулировки напряжения | CH1: 4,75…5,5 В |
| Допуск по напряжению CH1 | ±2,0% |
| Допуск по напряжению CH2 | ±6,0% |
| Линейная стабилизация CH1 | ±0,5% |
| Линейная стабилизация CH2 | ±1,5% |
| Стабилизация по нагрузке CH1 | ±0,5% |
| Стабилизация по нагрузке CH2 | ±3,0% |
| Время установления, время нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 80 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88…264 В AC |
| Диапазон входного напряжения постоянного тока | 125…373 В DC |
| Устойчивость к входному броску | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты | 47…63 Гц |
| Типовой КПД | 79% |
| Типовой входной ток | 0,8 А при 115 В AC; 0,55 А при 230 В AC |
| Пусковой ток, типовой | 45 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения по CH1 | 5,75…6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C для выхода CH1 |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010, IEC 60950-1:2005 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, CISPR32 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, уровень для тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3090,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 541,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 99 × 82 × 36 мм |
| Масса | 0,3 кг |
| Упаковка | 45 шт.; 14 кг; 0,76 куб. фута |
Механическое исполнение и подключение
Источник питания выполнен в корпусе Case No. 932A. Подключение осуществляется через винтовой клеммный блок на 6 контактов.
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного напряжения V2 |
| 5 | Общий провод выходов |
| 6 | Выход постоянного напряжения V1 |
Функциональная структура
Структурно источник питания содержит входной EMI-фильтр, выпрямитель и сглаживающий фильтр, силовой преобразователь, выпрямители и выходные фильтры, а также схемы управления, контроля перегрузки и перенапряжения. Рабочая частота преобразования составляет 60 кГц.
Дерейтинг
При горизонтальном положении установки допускается работа при 100% нагрузке до температуры окружающей среды 50°C. В диапазоне от 50°C до 70°C требуется линейное снижение допустимой нагрузки; при 70°C допустимая нагрузка составляет около 50%.
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск по напряжению включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. Для соблюдения допуска рекомендуется нагрузка канала CH1 более 15% от номинального тока. |
| 4 | Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания на электромагнитную совместимость выполнены при монтаже изделия на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС. |
| 7 | Для эксплуатации на высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для моделей без вентилятора. |
