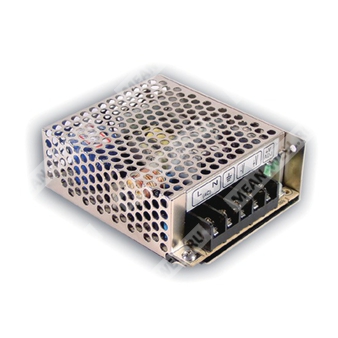

RD-35B - двухканальный импульсный источник питания AC/DC мощностью 35 Вт для преобразования сетевого напряжения в стабилизированные выходы 5 В и 24 В.
Описание
RD-35B — импульсный источник питания серии RD-35 в открытом исполнении с защитным металлическим кожухом, предназначенный для питания промышленной, измерительной, управляющей и встраиваемой электронной аппаратуры от сети переменного или постоянного тока. Модель относится к двухканальным источникам питания и формирует два независимых выходных канала: CH1 = 5 В и CH2 = 24 В.
Устройство рассчитано на работу в широком диапазоне входных напряжений, поддерживает естественное воздушное охлаждение, имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения, а также соответствует требованиям по безопасности и электромагнитной совместимости, заявленным для данной серии.
Расшифровка партномера
| Элемент партномера |
Значение |
| RD |
Серия двухканальных импульсных источников питания AC/DC в корпусном исполнении |
| 35 |
Номинальная выходная мощность порядка 35 Вт |
| B |
Исполнение по выходам: канал CH1 — 5 В, канал CH2 — 24 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Два выходных канала постоянного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной воздушной конвекции.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
- Применены электролитические конденсаторы длительного срока службы на 105°C.
- Стойкость к входному перенапряжению 300 VAC в течение 5 секунд без повреждения.
- Допускается эксплуатация при температуре окружающей среды до 70°C с учетом кривой снижения мощности.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный ресурс и высокая надежность.
Выходные параметры
| Параметр |
Канал CH1 |
Канал CH2 |
| Номинальное выходное напряжение |
5 В |
24 В |
| Номинальный ток |
2,2 А |
1 А |
| Диапазон тока |
0...4 А |
0...1,3 А |
| Номинальная мощность |
35 Вт |
| Пульсации и шум, максимум |
80 мВ пик-пик |
120 мВ пик-пик |
| Диапазон регулировки напряжения |
4,75...5,5 В |
Не указан; регулируется по CH1 |
| Допуск по выходному напряжению |
±2,0% |
±5,0% |
| Нестабильность по сети |
±0,5% |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
±2,0% |
| Время установления, время нарастания |
300 мс, 30 мс при полной нагрузке |
| Время удержания, типовое |
80 мс при 230 VAC, 16 мс при 115 VAC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
88...264 VAC |
| Диапазон входного напряжения постоянного тока |
125...373 VDC |
| Допустимое входное перенапряжение |
300 VAC в течение 5 секунд без повреждения |
| Диапазон частоты |
47...63 Гц |
| КПД, типовой |
80% |
| Потребляемый ток от сети, типовой |
0,8 А при 115 VAC; 0,55 А при 230 VAC |
| Пусковой ток, типовой |
45 А при 230 VAC, холодный старт |
| Ток утечки |
< 2 мА при 240 VAC |
Защиты
| Параметр |
Значение |
| Перегрузка |
110...150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения по CH1 |
5,75...6,75 В |
| Режим защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70°C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85°C |
| Влажность хранения |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C для выхода CH1 |
| Вибрация |
10...500 Гц, 5G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010, IEC 60950-1:2005 |
| Электрическая прочность изоляции |
вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-FG, выход-FG: 100 МОм / 500 VDC / 25°C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, EN55035, BS EN/EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
Надежность, конструктив и упаковка
| Параметр |
Значение |
| MTBF |
3090,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 541,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
99 × 82 × 36 мм |
| Масса |
0,3 кг |
| Упаковка |
45 шт.; 14 кг; 0,76 куб. фута |
| Исполнение корпуса |
Case No. 932A |
| Частота преобразования |
60 кГц |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
Выход постоянного напряжения V2 |
| 5 |
Общий провод выходов |
| 6 |
Выход постоянного напряжения V1 |
Механические данные
Источник питания выполнен в металлическом перфорированном корпусе. Габаритные размеры составляют 99 × 82 × 36 мм. На чертеже указаны монтажные размеры корпуса Case No. 932A. Допуск на линейные размеры — ±1 мм.
Характеристика снижения мощности
При горизонтальной установке источник питания допускает работу с полной нагрузкой до 50°C. В диапазоне от 50°C до 70°C требуется снижение допустимой выходной мощности согласно кривой дерейтинга, при этом к 70°C допустимая нагрузка снижается примерно до 50%.
Примечания
| № |
Содержание |
| 1 |
Все параметры приведены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C, если не указано иное. |
| 2 |
Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск по напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке. Для соблюдения допуска рекомендуется нагрузка канала CH1 более 15% от номинального тока. |
| 4 |
Нестабильность по сети измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке. |
| 5 |
Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 6 |
Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже изделия на металлическую пластину размером 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС. |
| 7 |
Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором. |
