RD-50A - двухканальный импульсный источник питания AC/DC мощностью 50 Вт для формирования стабилизированных выходных напряжений 5 В и 12 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| RD |
Серия двухканальных импульсных источников питания AC/DC в корпусе с клеммным подключением |
| 50 |
Номинальная выходная мощность серии 50 Вт |
| A |
Исполнение с выходами CH1: 5 В и CH2: 12 В |
Назначение и общее описание
RD-50A представляет собой открытый двухканальный импульсный источник питания AC/DC серии RD-50 производства MEAN WELL. Устройство предназначено для преобразования однофазного сетевого переменного напряжения в два стабилизированных постоянных выходных канала: основной канал 5 В и дополнительный канал 12 В. Источник рассчитан на применение в промышленной электронике, системах автоматизации, встраиваемой аппаратуре, контрольно-измерительных устройствах и иных электронных узлах, где требуется питание нескольких цепей от одного компактного модуля.

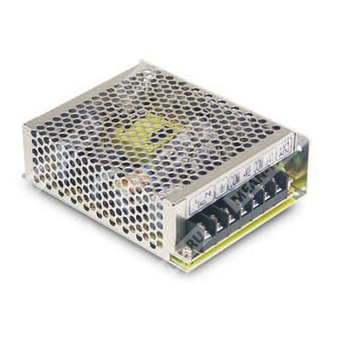

Конструктивно источник выполнен в металлическом корпусе с перфорацией, охлаждение осуществляется за счет естественной конвекции. Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения, светодиодная индикация включения питания, широкий диапазон входного напряжения и возможность кратковременного выдерживания повышенного входного напряжения до 300 В AC в течение 5 секунд без повреждения.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Два независимых выходных канала постоянного напряжения
- Защита от короткого замыкания
- Защита от перегрузки
- Защита от перенапряжения
- Охлаждение свободной конвекцией воздуха
- Светодиодный индикатор наличия выходного питания
- 100% прогон при полной нагрузке
- Применение электролитических конденсаторов с рабочей температурой 105°C
- Выдерживает входной всплеск 300 В AC в течение 5 секунд
- Работа при температуре окружающей среды до 70°C
- Испытание на вибрацию 5G
- Высокий КПД, увеличенный ресурс и повышенная надежность
Выходные параметры
| Параметр |
Канал CH1 |
Канал CH2 |
| Номинальное выходное напряжение |
5 В |
12 В |
| Номинальный ток |
6 А |
2 А |
| Диапазон тока |
0...6 А |
0...3 А |
| Номинальная суммарная мощность |
54 Вт |
| Пульсации и шум, максимум |
80 мВ пик-пик |
120 мВ пик-пик |
| Диапазон регулировки напряжения |
4,75...5,5 В |
Не указан, регулировка через CH1 |
| Допуск по выходному напряжению |
±2,0% |
±7,0% |
| Нестабильность по сети |
±0,5% |
±1,5% |
| Нестабильность по нагрузке |
±0,5% |
±3,0% |
| Время установления, нарастания |
500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое |
60 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
88...264 В AC |
| Диапазон входного напряжения постоянного тока |
125...373 В DC |
| Допустимый входной всплеск |
300 В AC в течение 5 секунд без повреждения |
| Диапазон входной частоты |
47...63 Гц |
| КПД, типовой |
78% |
| Потребляемый ток от сети, типовой |
1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой |
48 А при 230 В AC, холодный старт |
| Ток утечки |
<2 мА при 240 В AC |
Параметры защиты
| Параметр |
Значение |
| Защита от перегрузки |
110...150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Режим прерывистой работы, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения по каналу CH1 |
5,75...6,75 В |
| Режим защиты от перенапряжения |
Режим прерывистой работы, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70°C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85°C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C для выхода +5 В в диапазоне 0...50°C |
| Вибрация |
10...500 Гц, 5G, 10 мин на цикл, длительность 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BIS IS 13252(Part 1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия электромагнитных помех |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, EN55035, BS EN/EN61000-6-2, тяжелый промышленный уровень, EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2981,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 594,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
99 × 97 × 36 мм |
| Масса |
0,41 кг |
| Упаковка |
45 шт.; 19,5 кг; 0,94 куб. фута |
Подключение и конструктивное исполнение
Источник питания выполнен в корпусе Case No. 905B. Подключение осуществляется через винтовой клеммный блок. Назначение выводов следующее.
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG, функциональное заземление |
| 4, 6 |
Общий провод выходов |
| 5 |
Выход +V2 |
| 7 |
Выход +V1 |
Характер работы по нагрузке и входному напряжению
При естественном охлаждении источник допускает работу с полной нагрузкой до температуры окружающей среды около +50°C. В диапазоне от +50°C до +70°C требуется снижение выходной мощности по дерейтингу, при +70°C допустимая нагрузка снижается примерно до 50%.
По входному напряжению при 60 Гц источник обеспечивает 100% нагрузки примерно от 100 В AC до 264 В AC. Вблизи нижней границы входного диапазона 88 В AC допустимая нагрузка уменьшается примерно до 80%.
Функциональная структура
Структурно RD-50A содержит входной EMI-фильтр, выпрямитель и входной фильтр, силовой преобразователь, выходные выпрямители и фильтры, узел управления, цепи обнаружения аварийных режимов, а также схемы защиты от перегрузки и перенапряжения. Рабочая частота преобразования указана как 60 кГц.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Точность установки выходного напряжения включает допуск установки, нестабильность по сети и нестабильность по нагрузке. Для многоканального выхода рекомендуется, чтобы нагрузка канала CH1 была выше 10%. |
| 4 |
Нестабильность по сети измеряется при изменении входного напряжения от нижнего до верхнего значения при номинальной нагрузке. |
| 5 |
Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 6 |
Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по ЭМС проводились при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. Для исполнения без вентилятора при эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м. |
