RD-50B - двухканальный импульсный источник питания мощностью 50 Вт для формирования стабилизированных выходов 5 В и 24 В от сети переменного или постоянного тока.
Описание
RD-50B представляет собой открытый двухканальный AC/DC источник питания серии RD-50 производства MEAN WELL. Устройство предназначено для преобразования входного напряжения широкого диапазона в два стабилизированных выходных канала постоянного тока. Модель ориентирована на применение в промышленной электронике, системах управления, встраиваемом оборудовании и иных устройствах, где требуется одновременное питание логических и силовых цепей от одного источника.
Расшифровка партномера
| Элемент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания |
| 50 | Номинальная мощность серии около 50 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Наличие защит: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет естественной конвекции воздуха.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
- Применение электролитических конденсаторов с температурным ресурсом 105°C.
- Устойчивость к входному импульсному перенапряжению 300 VAC в течение 5 секунд.
- Работа при температуре окружающей среды до 70°C.
- Стойкость к вибрации 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Выходные параметры
| Параметр | Канал 1 | Канал 2 |
| Выходное напряжение | 5 В | 24 В |
| Номинальный ток | 4 А | 1,4 А |
| Диапазон тока | 0...6 А | 0...2 А |
| Номинальная мощность | 53,6 Вт |
| Пульсации и шум, максимум | 80 мВ пик-пик | 150 мВ пик-пик |
| Диапазон регулировки напряжения | 4,75...5,5 В | Не указан, регулируется по каналу 1 |
| Допуск по напряжению | ±2,0% | ±8% |
| Нестабильность по сети | ±0,5% | ±1,5% |
| Нестабильность по нагрузке | ±0,5% | ±3,0% |
| Время установления, нарастания | 500 мс, 20 мс при 230 VAC; 1200 мс, 30 мс при 115 VAC, при полной нагрузке |
| Время удержания, типовое | 60 мс при 230 VAC; 10 мс при 115 VAC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88...264 VAC |
| Диапазон входного напряжения постоянного тока | 125...373 VDC |
| Допустимое входное импульсное перенапряжение | 300 VAC в течение 5 секунд без повреждения |
| Диапазон частоты | 47...63 Гц |
| КПД, типовой | 79% |
| Потребляемый ток, типовой | 1,3 А при 115 VAC; 0,8 А при 230 VAC |
| Пусковой ток, типовой | 48 А при холодном старте и 230 VAC |
| Ток утечки | <2 мА при 240 VAC |
Защиты
| Параметр | Значение |
| Перегрузка | 110...150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Прерывистый режим, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | По каналу 1: 5,75...6,75 В |
| Режим защиты от перенапряжения | Прерывистый режим, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C для выхода +5 В в диапазоне 0...50°C |
| Вибростойкость | 10...500 Гц, 5G, 10 мин на цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS 13252 часть 1:2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия помех | Соответствие BS EN/EN55032 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, BS EN/EN61000-6-2, уровень тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум между входом и выходом, входом и FG, выходом и FG при 500 VDC, 25°C, 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2981,9 тыс. ч минимум по Telcordia SR-332; 594,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 99 × 97 × 36 мм |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, защитное заземление |
| 4, 6 | Общий вывод выходов |
| 5 | Выход +24 В |
| 7 | Выход +5 В |
Конструктивное исполнение

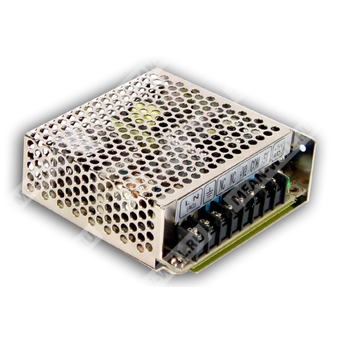

Источник питания выполнен в металлическом перфорированном корпусе открытого типа. Охлаждение естественное, без вентилятора. Применяется винтовая клеммная колодка для подключения входных и выходных цепей. Частота преобразования указана как 60 кГц.
Снижение мощности
При естественном охлаждении допускается работа с полной нагрузкой до 50°C. В диапазоне от 50°C до 70°C требуется линейное снижение допустимой нагрузки; при 70°C допустимая нагрузка снижается до примерно 50% при вертикальной установке. По входному напряжению полная нагрузка доступна начиная приблизительно от 100 VAC до 264 VAC; при 88 VAC допустимая нагрузка снижается примерно до 80%.
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск по напряжению включает начальный допуск, нестабильность по сети и нестабильность по нагрузке. Для многоканальных выходов рекомендуется, чтобы нагрузка канала 1 была не менее 10%. |
| 4 | Нестабильность по сети измеряется при переходе от нижнего значения входного напряжения к верхнему при номинальной нагрузке. |
| 5 | Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 7 | Для моделей без вентилятора при эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м. |
