RD-65A - двухканальный импульсный источник питания AC/DC для преобразования сетевого напряжения в стабилизированные выходы 5 В и 12 В.
Описание
RD-65A представляет собой встраиваемый импульсный источник питания серии RD-65 компании MEAN WELL, рассчитанный на суммарную выходную мощность до 66 Вт. Исполнение предусматривает два независимых выходных канала с общим проводом: основной канал CH1 = 5 В и дополнительный канал CH2 = 12 В. Устройство предназначено для питания промышленной электроники, систем управления, интерфейсных модулей, встраиваемых вычислительных узлов и другой аппаратуры, требующей одновременного наличия двух стабилизированных напряжений постоянного тока.
Источник питания работает от универсального входа переменного тока полного диапазона, использует конвекционное охлаждение, оснащён защитами от короткого замыкания, перегрузки и перенапряжения, а также допускает кратковременное воздействие входного перенапряжения до 300 В AC в течение 5 секунд без повреждения.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| RD |
Серия двухканальных импульсных источников питания |
| 65 |
Класс мощности около 65 Вт |
| A |
Исполнение с выходами 5 В и 12 В |
| RD-65A |
Двухканальный AC/DC источник питания серии RD, 65 Вт, выходы 5 В и 12 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение свободной конвекцией воздуха
- Светодиодная индикация включения питания
- 100% прогон при полной нагрузке
- Применение электролитических конденсаторов с длительным сроком службы, рассчитанных на 105°C
- Устойчивость к входному перенапряжению 300 В AC в течение 5 секунд
- Работа при температуре окружающей среды до 70°C
- Стойкость к вибрационным воздействиям 5G
- Высокая эффективность, высокий ресурс и надёжность
Выходные параметры
| Параметр |
Канал CH1 |
Канал CH2 |
| Номинальное выходное напряжение |
5 В |
12 В |
| Номинальный ток |
6 А |
3 А |
| Диапазон тока |
0 ... 8 А |
0 ... 4 А |
| Суммарная номинальная мощность |
66 Вт |
| Пульсации и шум, максимум |
80 мВ пик-пик |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
4,75 ... 5,5 В |
Не указан отдельно; регулируется совместно с основным каналом |
| Допуск по выходному напряжению |
±2,0% |
±6,0% |
| Нестабильность по сети |
±0,5% |
±1,5% |
| Нестабильность по нагрузке |
±0,5% |
±3,0% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
88 ... 264 В AC |
| Диапазон входного напряжения постоянного тока |
125 ... 373 В DC |
| Допустимое кратковременное входное перенапряжение |
300 В AC в течение 5 секунд без повреждения |
| Диапазон входной частоты |
47 ... 63 Гц |
| Типовая эффективность |
78% |
| Типовой входной ток |
2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток, типовой |
50 А при 230 В AC, холодный старт |
| Ток утечки |
менее 2 мА при 240 В AC |
| Время установления и нарастания |
500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое |
60 мс при 230 В AC; 14 мс при 115 В AC при полной нагрузке |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
110 ... 150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения причины перегрузки |
| Защита от перенапряжения |
По каналу CH1: 5,75 ... 6,75 В |
| Режим защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения причины аварии |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70°C |
| Рабочая влажность |
20 ... 90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85°C |
| Влажность при хранении |
10 ... 95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C для выхода +5 В в диапазоне 0 ... 50°C |
| Вибрация |
10 ... 500 Гц, 5G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение между входом и выходом |
3 кВ AC |
| Испытательное напряжение между входом и защитным заземлением |
2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм минимум при 500 В DC между цепями вход-выход, вход-FG, выход-FG при 25°C и 70% RH |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252 (Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032, CISPR32 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; BS EN/EN61000-6-2; уровень для тяжёлой промышленной среды; EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2940,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 541,0 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
129 × 98 × 38 мм |
| Масса |
0,44 кг |
| Упаковка |
30 шт.; 14,2 кг; 0,72 куб. фута |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG, защитное заземление |
| 4, 6 |
Общий провод выходов |
| 5 |
Выход +V2 |
| 7 |
Выход +V1 |
Конструктивное исполнение

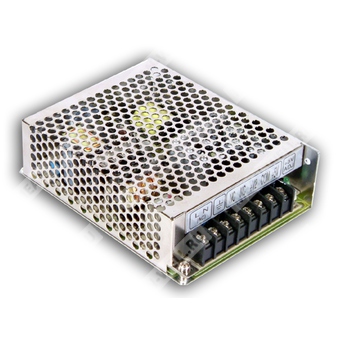

Источник питания выполнен в металлическом корпусе с перфорацией для естественного воздушного охлаждения. Монтажные размеры корпуса соответствуют механическому чертежу серии RD-65, исполнение корпуса обозначено как Case No. 903. Внутренняя структура включает входной ЭМС-фильтр, выпрямитель и фильтр, силовой преобразователь, выходные выпрямители и фильтры, а также схемы контроля, защиты от перегрузки и защиты от перенапряжения. Частота преобразования указана как 60 кГц.
Примечания
- Все параметры приведены при питании от 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке. Для многоканального выхода рекомендуется, чтобы нагрузка канала CH1 составляла более 10%.
- Нестабильность по сети измеряется при переходе от нижнего к верхнему значению входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки, при этом остальные выходы нагружены на 60% от номинала.
- Каждый выход может работать в пределах указанного диапазона токов, однако суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Все испытания по электромагнитной совместимости выполнялись при монтаже устройства на металлической пластине размером 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС после установки данного блока питания.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором.
