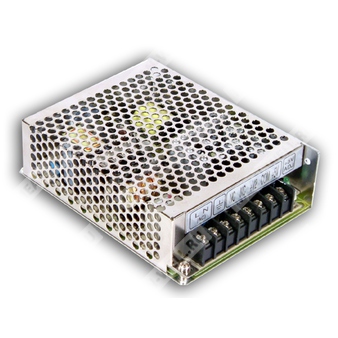

RD-65B - двухканальный импульсный AC/DC источник питания для преобразования сетевого напряжения в стабилизированные выходы 5 В и 24 В.
Описание
RD-65B — источник питания серии RD-65 компании MEAN WELL, выполненный в открытом корпусе с естественным воздушным охлаждением. Устройство предназначено для питания промышленной и электронной аппаратуры от однофазной сети переменного тока в универсальном диапазоне входного напряжения. Модель имеет два независимых выходных канала: CH1 = 5 В и CH2 = 24 В, при суммарной номинальной мощности 68 Вт.
Источник питания оснащён защитой от короткого замыкания, перегрузки и перенапряжения, имеет встроенную индикацию включения, рассчитан на работу при повышенной температуре окружающей среды и соответствует требованиям по безопасности и электромагнитной совместимости.
Расшифровка партномера
| Элемент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания |
| 65 | Класс мощности около 65 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счёт свободной конвекции воздуха
- Светодиодный индикатор наличия питания
- 100% прогон при полной нагрузке
- Применение электролитических конденсаторов с рабочей температурой 105°C и увеличенным сроком службы
- Устойчивость к входному импульсному перенапряжению 300 В переменного тока в течение 5 секунд
- Рабочая температура до 70°C
- Стойкость к вибрации 5G
- Высокий КПД, большой срок службы и высокая надёжность
Выходные параметры
| Параметр | Канал CH1 | Канал CH2 |
| Номинальное выходное напряжение | 5 В | 24 В |
| Номинальный ток | 4 А | 2 А |
| Диапазон тока | 0 ~ 8 А | 0 ~ 3 А |
| Номинальная мощность | 68 Вт |
| Пульсации и шум | 80 мВ пик-пик | 150 мВ пик-пик |
| Диапазон регулировки напряжения | 4,75 ~ 5,5 В | Не указан, регулируется по каналу CH1 |
| Допуск по выходному напряжению | ±2,0% | +4%, -8% |
| Линейная стабилизация | ±0,5% | ±2,0% |
| Стабилизация по нагрузке | ±0,5% | ±6,0% |
| Время установления, нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 14 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 125 ~ 373 В DC |
| Стойкость к импульсному перенапряжению по входу | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 77% |
| Типовой входной ток | 2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток | 50 А при холодном старте и 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | По каналу CH1: 5,75 ~ 6,75 В |
| Режим защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -25 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85°C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50°C по выходу +5 В |
| Вибростойкость | 10 ~ 500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, BS EN/EN61000-6-2, уровень для тяжёлой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 2940,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 541,0 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 129 × 98 × 38 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 14,2 кг; 0,72 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 6 | Общий провод выходов |
| 5 | Выход +V2 |
| 7 | Выход +V1 |
Снижение выходной мощности
По температуре окружающей среды: 100% нагрузки допускается до примерно 50°C, далее требуется снижение мощности. При 70°C допустимая нагрузка снижается до уровня около 50% при вертикальной установке.
По входному напряжению: в диапазоне примерно 100 ~ 264 В AC допускается 100% нагрузки; при 88 В AC допустимая нагрузка снижается примерно до 80%.
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке. Для многоканальных источников рекомендуется, чтобы нагрузка канала CH1 была более 10%. |
| 4 | Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки, при этом остальные выходы нагружены на 60% от номинала. |
| 6 | Каждый выход может работать в указанном диапазоне токов, однако суммарная выходная мощность не должна превышать номинальную выходную мощность. |
| 7 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания на электромагнитную совместимость выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 8 | Для эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором. |
