RD-85A - двухканальный импульсный AC/DC источник питания мощностью 88 Вт для преобразования сетевого напряжения в стабилизированные выходы 5 В и 12 В.
Описание

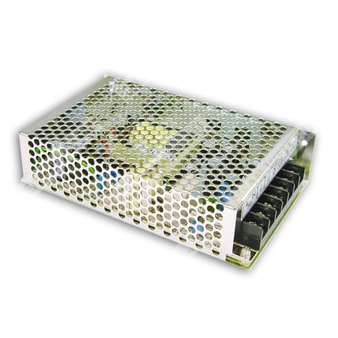

RD-85A — встраиваемый двухканальный импульсный источник питания серии RD-85 в перфорированном металлическом корпусе с охлаждением за счет естественной конвекции. Устройство предназначено для питания промышленной электронной аппаратуры от однофазной сети переменного тока или источника постоянного тока в широком диапазоне входных напряжений. Модель формирует два независимых выходных канала: основной канал 5 В и дополнительный канал 12 В, общий отрицательный вывод — COM.
Расшифровка партномера
| Элемент партномера | Значение |
| RD | Серия двухканальных импульсных источников питания в корпусном исполнении |
| 85 | Номинальный класс мощности серии, около 85 Вт |
| A | Исполнение с выходами 5 В и 12 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
- Применены электролитические конденсаторы с длительным сроком службы, рассчитанные на 105°C.
- Стойкость к кратковременному повышению входного напряжения до 300 В переменного тока в течение 5 секунд без повреждения.
- Работа при температуре окружающей среды до 70°C с учетом кривой снижения мощности.
- Стойкость к вибрационным воздействиям до 5G.
- Высокая надежность и длительный ресурс.
Выходные параметры
| Параметр | Канал 1 | Канал 2 |
| Выходное напряжение | 5 В | 12 В |
| Номинальный ток | 8 А | 4 А |
| Диапазон тока | 0…10 А | 0…5 А |
| Номинальная мощность | 88 Вт |
| Пульсации и шум, не более | 80 мВ пик-пик | 120 мВ пик-пик |
| Диапазон регулировки напряжения | 4,75…5,5 В | Не указан |
| Допуск по выходному напряжению | ±2,0% | ±5,0% |
| Нестабильность по сети | ±0,5% | ±1,0% |
| Нестабильность по нагрузке | ±1,0% | ±3,0% |
| Время запуска, типовое | 500 мс при 230 В AC, 1200 мс при 115 В AC, при полной нагрузке |
| Время нарастания | 20 мс при 230 В AC, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 100 мс при 230 В AC, 18 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88…264 В AC |
| Диапазон входного напряжения постоянного тока | 125…373 В DC |
| Допустимый кратковременный всплеск входного напряжения | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47…63 Гц |
| КПД, типовой | 78% |
| Входной ток, типовой | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток, типовой | 50 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения по каналу 1 | 5,75…6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BIS IS13252 (Part 1): 2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Электрическая прочность изоляции | Вход–выход: 3 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия помех | Соответствие EN55032, класс B; EN61000-3-2; EN61000-3-3; EAC TP TC 020 |
| Устойчивость к помехам | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, уровень для тяжелой промышленности, EAC TP TC 020 |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -25 до +70°C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C для выхода +5 В |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 2897,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 537,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 159 × 97 × 38 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 0,83 куб. фута |
| Конструктивное исполнение | Корпус Case No. 901C |
| Частота преобразования | 60 кГц |
Подключение
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, защитное заземление |
| 4, 6 | COM, общий вывод выходов |
| 5 | +V2, выход канала 2 |
| 7 | +V1, выход канала 1 |
Механические данные
Источник питания выполнен в металлическом корпусе с перфорацией. Основные габариты составляют 159 × 97 × 38 мм. Присоединение осуществляется через винтовой клеммный блок. Монтажные и установочные размеры приведены в чертеже корпуса 901C. Допуск на линейные размеры — ±1 мм.
Характер снижения мощности
При естественном охлаждении допускается работа с полной нагрузкой до температуры окружающей среды около +50°C. В диапазоне от +50°C до +70°C требуется снижение выходной мощности. По входному напряжению полная нагрузка обеспечивается приблизительно от 100 до 264 В AC; при снижении входного напряжения до 88 В AC допустимая нагрузка уменьшается согласно статической характеристике.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконеченной параллельным сочетанием конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке. Для обеспечения заявленного допуска рекомендуется нагрузка канала CH1 не менее 10% от номинального тока.
- Нестабильность по сети измеряется при изменении входного напряжения от нижнего предела до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки, при этом остальные выходы нагружены на 60% номинала.
- Каждый выход может работать в пределах указанного диапазона токов, однако суммарная выходная мощность не должна превышать номинальную мощность источника питания.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по электромагнитной совместимости выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Длительность времени запуска измеряется при холодном первом включении. Частые включения и выключения питания могут приводить к увеличению времени запуска.
- Для моделей без вентилятора при эксплуатации на высоте более 2000 м требуется снижение максимально допустимой температуры окружающей среды на 3,5°C на каждые 1000 м.
