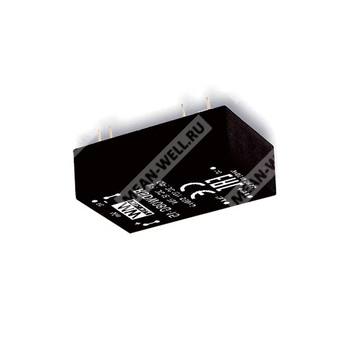

RDDW08F-15 - изолированный DC-DC преобразователь мощностью 8 Вт для железнодорожных и промышленных применений.
Описание
RDDW08F-15 представляет собой модульный DC-DC преобразователь серии RSDW08/RDDW08 в DIP24-исполнении, предназначенный для применения в железнодорожной технике, промышленной электронике, телекоммуникационных и ответственных бортовых системах. Модуль обеспечивает гальваническую развязку входа и выхода, широкий диапазон входного напряжения 9–36 В постоянного тока и стабилизированное выходное напряжение 15 В постоянного тока при номинальной мощности 8 Вт. Изделие ориентировано на эксплуатацию в условиях повышенных механических нагрузок, вибрации, загрязнения и расширенного температурного диапазона.
Серия соответствует требованиям EN50155, включая EN61373 для ударов и вибрации, а также EN50121-3-2 для электромагнитной совместимости. Преобразователь имеет встроенную защиту от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения, поддерживает дистанционное включение/выключение и рассчитан на работу в условиях естественного воздушного охлаждения.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| RDDW |
Серия модульных DC-DC преобразователей с двойным выходом |
| 08 |
Номинальная мощность 8 Вт |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 15 |
Выходное напряжение ±15 В постоянного тока |
Основные особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP24 со стандартной распиновкой.
- Широкий диапазон входного напряжения 9–36 В.
- Номинальная выходная мощность 8 Вт.
- Выходное напряжение ±15 В.
- Гальваническая развязка вход–выход 1,5 кВ постоянного тока.
- Низкопрофильное исполнение для монтажа в ограниченном объеме.
- Нет требования к минимальной нагрузке.
- Полная герметизация модуля.
- Защита: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Дистанционное управление включением/выключением.
- Срок службы, выраженный через MTBF: Dual 1300 тыс. ч.
Области применения
- автобусы, трамваи, метро и железнодорожные системы;
- телекоммуникационные и дата-ком системы;
- беспроводные сети;
- промышленные системы управления;
- измерительное оборудование;
- анализаторы;
- оборудование для жестких условий эксплуатации с высокой вибрацией, запыленностью, а также при экстремально низкой или высокой температуре.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 50 В постоянного тока |
| Тип фильтра | Pi-тип |
| Рекомендуемая защита по входу | Предохранитель, задержка срабатывания 3 А для 24 В моделей |
| Внутреннее рассеяние мощности | 500 мВт |
| Пусковое напряжение блокировки по пониженному входному напряжению | 8,8 В постоянного тока |
| Напряжение отключения блокировки по пониженному входному напряжению | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В постоянного тока |
| Номинальная выходная мощность | 8 Вт |
| Выходной ток | ±0…265 мА |
| Точность выходного напряжения | ±0,5% |
| Пульсации и шум | 50 мВ п-п |
| Регулировка по линии | ±0,5% |
| Перекрестная регулировка | ±5% при нагрузке 25%…100% |
| Регулировка по нагрузке | ±1% |
| Частота переключения, минимум | 100 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 120–180% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение на диодах |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 3,5–36 В постоянного тока или разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В постоянного тока или короткое замыкание |
| Охлаждение | Естественная конвекция |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032, класс A/B с внешними компонентами |
| ESD | Уровень 2, ±8 кВ воздушный разряд, ±4 кВ контактный |
| Радиочастотное излучаемое воздействие | Уровень 2, 3 В/м |
| EFT/импульсные помехи | Уровень 1, 0,5 кВ |
| Скачки напряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | Уровень 2, 3 В (э.д.с.) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная емкость | 1000 пФ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Температура корпуса | +100 °C, максимум |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | −55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по EN61373, категория 1, класс B |
| Температура пайки | 1,5 мм от корпуса, 1…3 с при 260 °C максимум |
Надежность и стандарты
| Параметр | Значение |
| MTBF | Одинарный выход: 1500 тыс. ч; двойной выход: 1300 тыс. ч; методика MIL-HDBK-217F (25 °C) |
| Железнодорожный стандарт | EN50155, включая EN61373 по ударам и вибрации, EN50121-3-2 по ЭМС |
| Стандарты безопасности | EAC TP TC 020/2011 (для исполнения 48 В также TP TC 004) |
Механические размеры
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 10,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса | Черненая медь с непроводящим основанием |
| Тип корпуса | DIP24 |
Распиновка
| Номер вывода |
Назначение для RDDW08 |
| 1 | Дистанционное включение/выключение |
| 2, 3 | -Vin |
| 9 | Common |
| 11 | -Vout |
| 14 | +Vout |
| 16 | Common |
| 22, 23 | +Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, нагрузке 100%, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от линии низкого напряжения к линии высокого напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Финальное оборудование должно подтверждать соответствие требованиям ЭМС. Для методики испытаний следует применять материалы по ЭМС для источников питания.
Упаковка
| Параметр | Значение |
| Количество в трубке | 10 шт. |
| Количество в коробке | 500 шт. |
| Масса одной трубки | 208 г |
| Масса одной штуки | 18,4 г |
| Масса одной коробки | 12,4 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
