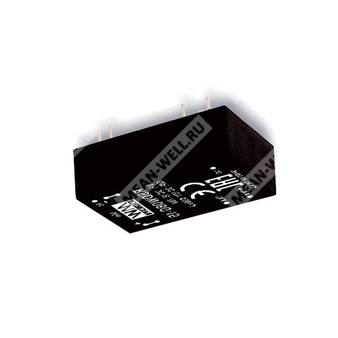

RDDW08G-15 - изолированный DC-DC преобразователь 8 Вт с двуполярным выходом ±15 В для железнодорожных и промышленных применений.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RDDW | Серия изолированных DC-DC преобразователей для железнодорожного применения, двуполярный выход |
| 08 | Номинальная мощность 8 Вт |
| G | Входной диапазон 18–75 В постоянного тока |
| 15 | Выходное напряжение ±15 В постоянного тока |
Краткое описание
RDDW08G-15 — модульный изолированный DC-DC преобразователь в корпусе DIP24, предназначенный для железнодорожной, промышленной и телекоммуникационной аппаратуры. Изделие рассчитано на широкий вход 18–75 В постоянного тока, обеспечивает выход ±15 В, гальваническую развязку 1,5 кВ DC между входом и выходом, высокий КПД и работу в тяжёлых условиях с повышенной вибрацией, пылью и экстремальными температурами.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP24 с типовым расположением выводов.
- Широкий диапазон входного напряжения 18–75 В постоянного тока.
- Номинальная выходная мощность 8 Вт.
- Двуполярный выход ±15 В.
- Гальваническая развязка вход/выход 1,5 кВ DC.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Полная герметизация/заливка корпуса.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Удалённое включение/выключение.
- Естественное воздушное охлаждение.
Применение
- Автобусные системы, трамвай, метро и железнодорожный транспорт.
- Телекоммуникационные и дата-коммутационные системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Оборудование для тяжёлых условий эксплуатации.
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Скачок входного напряжения, максимум за 100 мс | 100 В постоянного тока |
| Входной фильтр | Π-образный |
| Рекомендуемая защита по входу | Предохранитель, 1,5 А, замедленного действия |
| Потребляемый ток без нагрузки | 6 мА |
| Потребляемый ток при полной нагрузке | 193 мА |
| Напряжение запуска УВЛО | 17 В постоянного тока |
| Напряжение выключения УВЛО | 16 В постоянного тока |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | ±15 В постоянного тока |
| Выходной ток | ±0…265 мА |
| Точность выходного напряжения | ±0,5 % |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Регулировка по линии | ±0,5 % |
| Регулировка по нагрузке | ±1 % |
| Перекрёстная регулировка | ±5 % при нагрузке 25–100 % |
| Частота переключения, минимум | 100 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 120–180 % от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение на диодах |
Параметры изоляции, безопасности и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции, тип. | 1000 пФ |
| Безопасность | EAC TP TC 020/2011 (для исполнения 48Vin также TP TC 004) |
| Стойкость к ЭМС, излучаемые помехи | BS EN/EN55032 |
| Излучаемая восприимчивость | Уровень 2, 3 В/м |
| ЭСР | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные помехи | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | Уровень 2, 3 В (э.д.с.) |
| Стандарт для железнодорожного применения | EN50155, включая EN61373 для ударов и вибрации, EN50121-3-2 для ЭМС |
Параметры окружающей среды и эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения и влажность | -55…+125 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…71 °C |
| Охлаждение | Естественная конвекция |
| Вибростойкость | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж по EN61373, категория 1, класс B |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
MTBF
| Параметр | Значение |
|---|
| Средняя наработка на отказ | Для одиночного выхода: 1500 тыс. ч; для двойного выхода: 1300 тыс. ч по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
|---|
| Габариты корпуса | 31,8 × 20,3 × 10,2 мм |
| Габариты корпуса в дюймах | 1,25 × 0,8 × 0,4 дюйма |
| Размеры в механическом чертеже | 31,8 мм; 20,3 мм; 10,2 мм; шаг выводов 2,54 мм; межосевое расстояние 15,24 мм; дополнительные размеры 5,08 мм, 3,8 мм, 0,5 мм |
| Размер вывода | 0,5 ± 0,05 мм |
Назначение выводов
| Номер вывода | RDDW08 |
|---|
| 1 | Удалённое включение/выключение |
| 2, 3 | -Vin |
| 9 | Общий |
| 11 | -Vout |
| 14 | +Vout |
| 16 | Общий |
| 22, 23 | +Vin |
Рекомендации по ЭМС
| Параметр | Значение |
|---|
| Топология внешней фильтрации | П-образный входной фильтр с внешними компонентами |
| Назначение внешних компонентов | Обеспечение соответствия BS EN/EN55032 классу A/B по излучаемым помехам |
| Тип конденсаторов | Керамические, типоразмер 1812 |
| Индуктивность для класса A | 2,7 мкГн |
| Индуктивность для класса B | 2,7 мкГн |
Упаковка
| Параметр | Значение |
|---|
| Количество в трубке | 10 шт. |
| Масса одной трубки | 208 г |
| Максимальное количество в коробке | 500 шт. |
| Масса коробки | 12,4 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
Примечания
- Все параметры указаны при стандартном входном напряжении для соответствующего диапазона, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и конденсатора 0,1 мкФ параллельно 47 мкФ.
- Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Для подтверждения соответствия требованиям ЭМС конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
