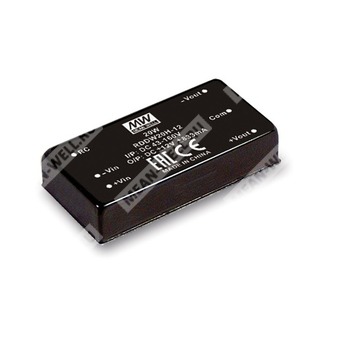

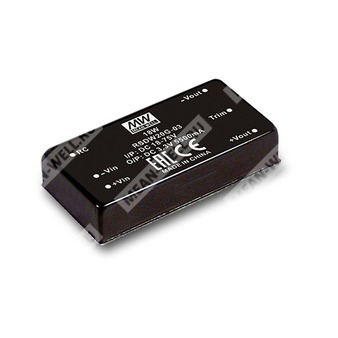

RDDW20F-12
RDDW20F-12 - изолированный модульный DC-DC преобразователь 20 Вт для железнодорожной и промышленной аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| RDDW | Серия модульных DC-DC преобразователей для железнодорожного применения, двухканальный выход |
| 20 | Номинальная мощность 20 Вт |
| F | Диапазон входного напряжения 9–36 В DC |
| 12 | Номинальное выходное напряжение ±12 В DC |
Назначение
RDDW20F-12 представляет собой изолированный модульный DC-DC преобразователь серии RDDW20 для питания промышленной, телекоммуникационной и железнодорожной аппаратуры от источников постоянного тока с широким диапазоном входного напряжения.
Особенности
- Соответствие стандарту EN50155 для железнодорожной техники.
- Корпус формата DIP 2"×1" со стандартным расположением выводов.
- Широкий диапазон входного напряжения 9–36 В DC.
- Широкий диапазон рабочих температур: от −40 до +85 °C.
- Не требуется минимальная нагрузка.
- Полная герметизация заливкой.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Изоляция вход–выход 1,5 кВ DC для моделей F/G.
- Удаленное включение/выключение.
- Высокая помехоустойчивость и пригодность для эксплуатации в жестких условиях.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Оборудование для работы в условиях сильной вибрации, высокой запыленности и экстремальных температур.
Описание
Серия RDDW20 представляет собой 20-ваттные модульные DC-DC преобразователи в корпусе 2"×1" с двухполярным выходом. Модель RDDW20F-12 предназначена для работы от входного напряжения 9–36 В DC и формирует изолированное двухполярное выходное напряжение ±12 В DC. Преобразователь рассчитан на применение в железнодорожной и другой ответственной аппаратуре, где требуются устойчивость к тяжелым условиям эксплуатации, высокий уровень электрической прочности и стабильноe выходное питание.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В DC |
| Сетевой номинал для нормального режима | 24 В DC |
| Пусковое напряжение | 8,8 В DC |
| Напряжение отключения | 8 В DC |
| Пусковой импульс перенапряжения | 50 В DC, длительность до 100 мс |
| Тип фильтра | Pi-тип |
| Рекомендуемый предохранитель | 4 А, замедленного действия |
| Потребляемый ток без нагрузки | 35 мА |
| Потребляемый ток при полной нагрузке | 947 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | ±12 В DC |
| Выходной ток | от 0 до ±835 мА |
| Номинальная мощность | 20 Вт |
| Допуск выходного напряжения | ±1,5% |
| Пульсации и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±1% для двухполярных моделей |
| Стабилизация по перекрестной нагрузке | ±5% при 25–100% нагрузки |
| Частота переключения | 400 кГц |
| Допустимая емкостная нагрузка | *1000 мкФ на каждое плечо |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–160% от номинальной выходной мощности |
| Перенапряжение | Ограничение диодом |
| Пониженное входное напряжение | Автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Удаленное управление включением | Включение при >5,5–75 В DC или при разомкнутой цепи |
| Удаленное управление выключением | Выключение при <1,2 В DC или коротком замыкании |
| Диапазон внешней подстройки | ±10% только для моделей с одним выходом |
Изоляция
| Параметр | Значение |
| Напряжение изоляции вход–выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость | 1000 пФ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Температура корпуса | до +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | −55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности для железнодорожного применения | EAC TP TC 020/2011, также EAC TP TC 004 для 48 В и 110 В входных типов |
| Стандарт железнодорожной совместимости | EN50155, включая EN61373 для ударов и вибрации, EN50121-3-2 для ЭМС |
| Эмиссия | BS EN/EN55032 |
| Устойчивость к ЭСР | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная устойчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные помехи | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | Уровень 2, 3 В (e.m.f.) |
Надежность
| Параметр | Значение |
| MTBF | 720 тыс. часов по F/G при 25 °C |
Габаритные размеры
| Параметр | Значение |
| Длина × ширина × высота | 50,8 × 25,4 × 10,2 мм |
| Длина × ширина × высота в дюймах | 2 × 1 × 0,4 |
| Материал корпуса | Медь с черным покрытием, непроводящее основание |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | -Vout |
| 5 | Common |
| 6 | Remote ON/OFF |
Упаковка
| Параметр | Значение |
| Масса одного модуля | 35 г |
| Количество в тубе | 12 шт. |
| Количество в коробке | 300 шт. / 25 туб |
| Габариты коробки | 390,9 × 284,8 × 175,7 мм |
| Масса брутто коробки | 14,45 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Для моделей F/G и H различаются диапазоны входного напряжения и уровень изоляции.
- Допустимая емкостная нагрузка для двухполярных моделей указана на каждое выходное плечо.
