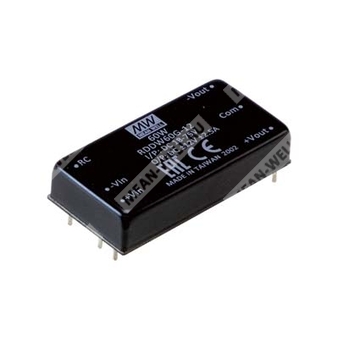

RDDW60G-15 - двухвыходной 60-ваттный DC-DC преобразователь для железнодорожных и промышленных применений.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RDDW | Серия DC-DC преобразователей с двумя выходами |
| 60 | Номинальная мощность 60 Вт |
| G | Диапазон входного напряжения 18–75 В постоянного тока |
| 15 | Выходное напряжение ±15 В |
RDDW60G-15 — назначение
Модуль предназначен для преобразования входного постоянного напряжения из диапазона 18–75 В в симметричное выходное напряжение ±15 В с гальванической изоляцией и защитами для транспорта, связи и промышленной автоматики.
Особенности
- Соответствие требованиям EN50155 для железнодорожного применения.
- Компактное исполнение 2"×1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Не требуется минимальная нагрузка.
- Полностью залитое (encapsulated) исполнение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Изоляция вход–выход 1,6 кВ DC для моделей 24/48 В и 3 кВ DC для моделей 110 В.
- Дистанционное включение/выключение.
- 3 года гарантийного срока в документе указано, но здесь не приводится.
Применение
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Телекоммуникационные и datacom-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Объекты с сильной вибрацией, повышенной запылённостью и экстремальными температурами.
Описание
Серия RSDW60/RDDW60 представляет собой модульные DC-DC преобразователи мощностью 60 Вт в корпусе 2"×1" для ответственных применений на транспорте и в промышленности. Модуль RDDW60G-15 относится к двухвыходным моделям серии RDDW60 и обеспечивает симметричное выходное напряжение ±15 В при входном диапазоне 18–75 В DC. Изделие выполнено в компактном корпусе, рассчитано на работу в условиях высоких вибраций, пыли, экстремальных температур, а также в системах, где требуется гальваническая развязка и высокий уровень надёжности.
Таблица параметров по секциям
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В DC |
| Номинальное входное напряжение серии | 48 В |
| Пусковой импульс входного напряжения | 100 мс, до 100 В DC |
| Нижний порог блокировки по пониженному напряжению | 16 В DC |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 1,45 А |
| Рекомендуемый предохранитель | 6 А, с выдержкой времени |
| Входной фильтр | Пи-тип |
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Выходной ток | 0–2,0 А на каждый выход |
| Стабилизация по линии | ±0,2 % |
| Стабилизация по нагрузке | ±1 % |
| Перекрёстная стабилизация | ±5 % при нагрузке 25–100 % для моделей 24 В/48 В |
| Точность выходного напряжения | ±1 % |
| Пульсации и шум | 125 мВ p-p |
| Частота преобразования | 250 кГц |
| Нагрузочная ёмкость | 2400 мкФ на каждый выход |
| Диапазон подстройки выходного напряжения | ±10 % только для моделей с одним выходом; для данной модели не применяется |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывное, автоматическое восстановление |
| Перегрузка | 125–210 % от номинальной выходной мощности |
| Перенапряжение | Ограничение диодом |
| Пониженное входное напряжение | 16 В DC |
| Перегрев | Температура корпуса 110 °C максимум |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,6 кВ DC вход–выход для моделей 24/48 В |
| Сопротивление изоляции | 1000 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011; EAC TP TC 004 для типов 48Vin/110Vin; EN50155; IEC60571 |
| Стандарты железнодорожного применения | EN50155, IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 |
| Проводимые помехи | BS EN/EN55032 |
| ESD | Уровень 2, 8 кВ воздух, 6 кВ контакт |
| EFT/импульсные помехи | Уровень 1, 0,5 кВ |
| Скачки напряжения | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | Уровень 2, 10 В (e.m.f.) |
| Магнитное поле | 10 А/м |
| Класс ЭМС без дополнительных компонентов | Класс A |
| Класс ЭМС с внешними компонентами | Класс B |
Эксплуатация
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Температура корпуса | +110 °C максимум |
| Влажность при работе | 20–90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | −55…+125 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 205 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 10,5 мм |
| Габариты в дюймах | 2 × 1 × 0,413 дюйма |
| Материал корпуса | Металлический корпус |
Монтаж и выводы
| Номер вывода | RDDW60 (двухвыходной) |
| 1 | +Vin |
| 2 | −Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | Common |
| 6 | −Vout |
Упаковка
| Параметр | Значение |
| Масса одного модуля | 45 г |
| Количество в трубке | 18 шт. |
| Масса трубки | 910 г |
| Максимальное количество в коробке | 288 шт. |
| Масса коробки | 15 кг |
| Тип упаковки | Стандартная трубочная упаковка |
| Размер коробки | 545 × 145 × 220 мм |
Примечания
- Параметры указаны при нормальном входном напряжении 24 В DC, 48 В DC или 110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 % до 100 % номинальной нагрузки.
- Итоговое оборудование должно подтверждать соответствие директивам ЭМС; для проведения испытаний следует обращаться к методикам производителя.
- Для достижения класса B по ЭМС требуются внешние компоненты, приведённые в схемах на страницах документа.
