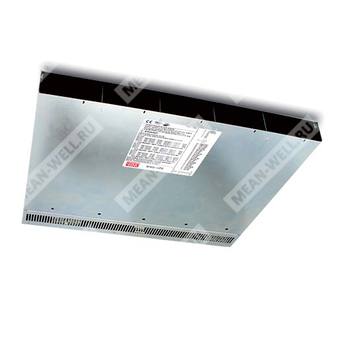

RHP-1UT-A - 1U стоечная полка для построения модульной системы электропитания или зарядного устройства на базе сменных модулей серии 1600 Вт.
Назначение
RHP-1UT-A — это базовая 19-дюймовая 1U стоечная полка системы серии RHP-1U, предназначенная для размещения до пяти силовых модулей мощностью 1600 Вт каждый. Полка применяется как в составе системы питания постоянного тока, так и в составе зарядной системы, обеспечивая механическую установку модулей, входные и выходные силовые соединения, служебные интерфейсы управления и коммуникации, а также возможность горячей замены модулей.
Перевод и описание разделов документа
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.

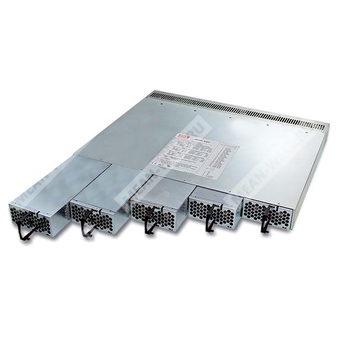

- Профиль 1U для 19-дюймовой стойки, размещение пяти модулей по 1600 Вт.
- Суммарная мощность до 8000 Вт при активном распределении тока.
- Программирование выходного напряжения и выходного тока.
- Поддержка горячей замены модулей.
- Встроенный протокол PMBus.
- Опционально доступен протокол CANBus.
Области применения
- Системы распределенной архитектуры электропитания.
- Беспроводные и телекоммуникационные решения.
- Станции зарядки электротранспорта и морские зарядные станции.
- Системы DC UPS и аварийного резервирования.
- Системы очистки сточных вод.
- Системы электролиза.
Описание серии
Стоечная система питания RHP-1U и стоечная зарядная система RHB-1U представляют собой законченное решение для распределения энергии с использованием 1U низкопрофильной стоечной конфигурации. В качестве силовых модулей применяются выпрямители RCP-1600 или зарядные модули RCB-1600. За счет функции активного распределения тока одна полка обеспечивает суммарную мощность до 8000 Вт при установке выпрямителей или зарядных модулей, а при использовании нескольких стоек с выпрямителями суммарная мощность системы может быть увеличена.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RHP | Серия системы; профиль системы питания/зарядки RHP-1U |
| 1U | Высота полки 1U |
| T | Исполнение с клеммной колодкой на силовом выходе/подключении |
| A | Вариант коммуникационного протокола: PMBus, стандартное исполнение |
Исполнение и позиционирование в серии
Полка RHP-1UT-A относится к обозначению Rack Shelf. По схеме кодирования серии буква T означает исполнение с клеммной колодкой, а суффикс A соответствует стандартному варианту с PMBus. Альтернативное исполнение I в этой серии означает входной разъем IEC320-C14, тогда как RHP-1UT-A использует клеммный блок.
Совместимые системы и модули
| Параметр | Значение |
| Тип полки | 19-дюймовая стоечная полка 1U |
| Количество устанавливаемых модулей | До 5 модулей |
| Совместимые выпрямители | RCP-1600-12, RCP-1600-24, RCP-1600-48 |
| Совместимые зарядные модули | RCB-1600-12, RCB-1600-24, RCB-1600-48 |
| Совместимые системные конфигурации | RHP-8K1U-12, RHP-8K1U-24, RHP-8K1U-48; RHB-8K1U-12, RHB-8K1U-24, RHB-8K1U-48 |
| Коммуникационный протокол | PMBus |
| Опциональный вариант | CANBus по запросу |
Входные параметры системы, реализуемой на полке RHP-1UT-A
Поскольку RHP-1UT-A является стоечной полкой, электрические входные параметры определяются установленными модулями. Для полностью укомплектованной системы на базе совместимых модулей указаны следующие значения.
| Параметр | Система питания | Зарядная система |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц | 47…63 Гц |
| Типовой входной ток на один модуль 12 В | 14 А при 115 В AC / 8 А при 230 В AC | 14 А при 115 В AC / 8 А при 230 В AC |
| Типовой входной ток на один модуль 24 В | 15 А при 115 В AC / 8,5 А при 230 В AC | 15 А при 115 В AC / 8,5 А при 230 В AC |
| Типовой входной ток на один модуль 48 В | 15 А при 115 В AC / 8,5 А при 230 В AC | 15 А при 115 В AC / 8,5 А при 230 В AC |
| Ток утечки на один модуль | < 1,5 мА при 230 В AC | < 1,5 мА при 230 В AC |
Выходные параметры системы питания на полке RHP-1UT-A
| Модель системы | Выходное напряжение | Максимальный выходной ток | Максимальная выходная мощность |
| RHP-8K1U-12 | 12 В | 625 А | 7500 Вт |
| RHP-8K1U-24 | 24 В | 335 А | 8040 Вт |
| RHP-8K1U-48 | 48 В | 167,5 А | 8040 Вт |
Выходные параметры зарядной системы на полке RHP-1UT-A
| Модель системы | Номинальное напряжение системы | Диапазон выходного тока | Напряжение ускоренного заряда по умолчанию | Напряжение буферного заряда по умолчанию |
| RHB-8K1U-12 | 12 В | 0…500 А | 14,4 В | 13,8 В |
| RHB-8K1U-24 | 24 В | 0…275 А | 28,8 В | 27,6 В |
| RHB-8K1U-48 | 48 В | 0…137,5 А | 57,6 В | 55,2 В |
Функции управления и программирования
| Параметр | Система питания | Зарядная система |
| Программирование выходного напряжения | 40…125% номинала; для 12 В — 60…125% | 75…125% номинала |
| Программирование выходного тока | 20…100% номинального тока | 20…100% номинального тока |
| Дистанционное включение/выключение | Электрическим сигналом или сухим контактом; короткое замыкание — ВКЛ, разомкнуто — ВЫКЛ | Электрическим сигналом или сухим контактом; короткое замыкание — ВКЛ, разомкнуто — ВЫКЛ |
| Дистанционная компенсация падения напряжения | До 0,5 В | Не указана |
| Вспомогательное питание | 5 В, 0,3 А; 12 В, 0,8 А | 5 В, 0,3 А; 12 В, 0,8 А |
| Сигналы аварии | Изолированные TTL-сигналы T-Alarm, AC-OK, DC-OK | Изолированный TTL-выход, подробности в монтажной документации |
| Температурная компенсация | Не применяется | -3 мВ/°C на элемент; 12 В = 6 элементов, 24 В = 12 элементов, 48 В = 24 элемента |
Интерфейсы и электрические подключения полки
Разъем CN1
Тип ответной части: HRS DF11-26DS или эквивалент. Контакты: HRS DF11-**SC или эквивалент.
| Номера контактов | Функция | Описание |
| 1, 5, 9, 13, 17 | AC-OK | Высокий уровень 3,5…5,5 В при входном напряжении не ниже 87 В RMS; низкий уровень -0,5…0,5 В при входном напряжении не выше 75 В RMS; максимальный ток источника 10 мА, только выходной сигнал |
| 2, 6, 10, 14, 18 | DC-OK | Для системы питания: высокий уровень 3,5…5,5 В при Vout не ниже 80% ±5%; низкий уровень -0,5…0,5 В при Vout не выше 80% ±5%. Для зарядной системы: высокий уровень 3,5…5,5 В при Vout не выше 8/16/32 В ±1 В; низкий уровень -0,5…0,5 В при Vout не ниже 8/16/32 В ±1 В. Максимальный ток источника 10 мА |
| 3, 7, 11, 15, 19 | Дистанционное ВКЛ/ВЫКЛ | Управление электрическим сигналом или сухим контактом между входом дистанционного управления и +5V-AUX; короткое замыкание или 4,5…5,5 В — ВКЛ; разомкнуто или 0…0,5 В — ВЫКЛ; максимальное входное напряжение 5,5 В |
| 4, 8, 12, 16, 20 | T-ALARM | Высокий уровень 3,5…5,5 В при превышении температурного порога либо отказе вентилятора; низкий уровень -0,5…0,5 В при нормальной температуре и исправной работе вентилятора; максимальный ток источника 10 мА |
| 21 | +5V-AUX | Вспомогательный выход 4,5…5,5 В относительно GND-AUX, ток нагрузки до 0,3 А; содержит встроенные OR-ing диоды; не зависит от дистанционного ВКЛ/ВЫКЛ |
| 22 | GND-AUX | Общий провод вспомогательного питания; изолирован от выходных клемм +V и -V |
| 23 | +12V-AUX | Вспомогательный выход 10,8…13,2 В относительно GND-AUX, ток нагрузки до 0,8 А; содержит встроенные OR-ing диоды; не зависит от дистанционного ВКЛ/ВЫКЛ |
| 24 | -V(signal) | Сигнальный отрицательный выход; используется для локального измерения и как опорный потенциал функций; прямое подключение к нагрузке не допускается |
| 25 | PC | Вход программирования выходного тока |
| 26 | PV | Вход программирования выходного напряжения |
Разъем CN2
Тип ответной части: HRS DF11-4DS или эквивалент. Контакты: HRS DF11-**SC или эквивалент.
| Контакт | Функция для системы питания | Описание |
| 1 | +S | Положительный провод дистанционного измерения; подключается к положительной клемме нагрузки; линии +S и -S должны быть скручены попарно; максимальная компенсация падения — 0,5 В |
| 2 | -S | Отрицательный провод дистанционного измерения; подключается к отрицательной клемме нагрузки; линии -S и +S должны быть скручены попарно; максимальная компенсация падения — 0,5 В |
| 3 | +V(signal) | Положительный сигнальный выход для локального измерения; прямое подключение к нагрузке не допускается |
| 4 | -V(signal) | Отрицательный сигнальный выход для локального измерения; прямое подключение к нагрузке не допускается |
| Контакт | Функция для зарядной системы | Описание |
| 1 | RTH+ | Температурный датчик для функции температурной компенсации |
| 2 | RTH- | Температурный датчик для функции температурной компенсации |
| 3, 4 | Не используется | Не используется |
Разъем JK1, 8P8C
Коммуникационный разъем полки/системы. Для PMBus и CANBus назначение отдельных линий различается.
| Контакт | Функция | Описание |
| 1, 2 | DA, DB | Дифференциальный цифровой сигнал параллельного управления |
| 3 | -V(signal) | Сигнальный отрицательный выход; используется для локального измерения и как опорный потенциал функций; прямое подключение к нагрузке не допускается |
| 4 | CONTROL | Вход дистанционного ВКЛ/ВЫКЛ, используемый в интерфейсе PMBus |
| 5 | NC | Резерв |
| 6 | SDA / CANH | Для PMBus — линия данных; для CANBus — линия CANH |
| 7 | SCL / CANL | Для PMBus — линия тактового сигнала; для CANBus — линия CANL |
| 8 | GND-AUX | Общий провод вспомогательного питания; изолирован от силового выхода |
Параметры программирования по внешнему напряжению
Программирование выходного напряжения
| Система | Диапазон регулирования | Особенности |
| Система питания | 40…125% от номинального напряжения; для 12 В — 60…125% | Допускается подстройка встроенным потенциометром и внешним управляющим напряжением |
| Зарядная система | 75…125% от номинального напряжения | Регулирование внешним управляющим напряжением |
Программирование выходного тока
| Система | Диапазон регулирования | Особенности |
| Система питания | 20…100% номинального тока | Регулирование внешним управляющим напряжением по входу PC |
| Зарядная система | 20…100% номинального тока | Регулирование внешним управляющим напряжением по входу PC |
Коммуникационный интерфейс
| Параметр | Значение |
| Базовый протокол | PMBus Rev. 1.1 |
| Максимальная скорость шины | 100 кГц |
| Функции интерфейса | Чтение информации, мониторинг состояния, подстройка выходных параметров и другие функции |
| Опция | CANBus по запросу |
Индикация состояния
Индикация для системы питания
| Цвет светодиода | Состояние |
| Зеленый | Нормальная работа источника питания |
| Красный | Аварийное состояние: перегрев, перегрузка, отказ вентилятора, тайм-аут зарядки |
| Красный мигающий | Внутренняя температура достигла 60 °C, устройство продолжает нормальную работу без перехода в защиту от перегрева; тревога передается через PMBus |
Индикация для зарядной системы
| Цвет светодиода | Состояние |
| Зеленый | Буферный заряд, стадия 3 |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Красный | Аварийное состояние: перегрев, перегрузка, отказ вентилятора, тайм-аут зарядки |
| Красный мигающий | Внутренняя температура достигла 60 °C, устройство продолжает нормальную работу без перехода в защиту от перегрева; тревога передается через PMBus |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Система питания | Зарядная система |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, CAN/CSA C22.2 No. 62368-1, EAC TP TC 004, BS EN/EN62368-1 | UL62368-1, TUV EN62368-1, EAC TP TC 004, BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход 3 кВ AC; вход-FG 2 кВ AC; выход-FG 1,5 кВ AC; для 12 В: выход-FG 0,5 кВ AC | Вход-выход 3 кВ AC; вход-FG 2 кВ AC; выход-FG 1,5 кВ AC; для 12 В: выход-FG 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH | 100 МОм, 500 В DC, 25 °C, 70% RH |
ЭМС, излучение и устойчивость
| Параметр | Значение для системы питания |
| Кондуктивные помехи | BS EN/EN55032, класс B |
| Излучаемые помехи | BS EN/EN55032, класс A |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3 |
| Устойчивость к импульсным помехам | BS EN/EN61000-4-4, уровень 3 |
| Устойчивость к перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6, уровень 3 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Параметр | Значение для зарядной системы |
| ЭМС по излучению | Соответствие EN55032: кондуктивные помехи класс B, излучаемые помехи класс A; EN61000-3-2, EN61000-3-3; EAC TP TC 020 |
| ЭМС по устойчивости | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-6-2, EN55035, тяжелый промышленный уровень, критерий A, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Исполнение | Корпус Case No. 242A |
| Габариты с монтажными кронштейнами | 365 × 482,6 × 44 мм |
| Габариты без монтажных кронштейнов | 365 × 440 × 44 мм |
| Стоечный формат | 19 дюймов, высота 1U |
| Масса | 5,5 кг |
| Направление воздушного потока | Указано стрелкой на чертеже; продольный поток через фронтальную часть модулей |
Монтаж
| Номер отверстия | Рекомендуемый крепеж | Максимальная глубина вворачивания | Рекомендуемый момент затяжки |
| 1 | M4 | 4 мм | 7…10 кгс·см |
Упаковка
| Параметр | Значение |
| Масса упаковки | 17,5 кг на 3 шт. |
| Количество в транспортной упаковке | 3 шт. |
| Объем упаковки | 2,11 куб. фута |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | Не указана |
Примечания
- Если не указано иное, параметры системы питания измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. При параллельной работе более одной стойки пульсации выходного напряжения на малой нагрузке могут быть выше спецификации; при нагрузке свыше 5% уровень возвращается к норме.
- Допуск включает допуск уставки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 1000 × 300 мм толщиной 1 мм. В составе конечного оборудования соответствие требованиям ЭМС должно быть подтверждено повторно.
- Все модули RCP-1600 в системе питания соединены параллельно внутри стойки.
- При низком входном напряжении может потребоваться снижение выходных параметров; для подробностей следует учитывать статические характеристики.
- Из-за разброса параметров компонентов возможно, что часть параллельно работающих блоков раньше достигнет ограничения по току и перегрузит остальные при работе на полной нагрузке. При вероятности такой перегрузки рекомендуется снижать суммарный выходной ток на 10%.
- Эквивалентный ток утечки системы определяется количеством установленных выпрямителей.
- При эксплуатации на высоте более 2000 м температурное снижение характеристик составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Если не указано иное, параметры зарядной системы измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Все модули RCB-1600 в зарядной системе соединены параллельно внутри стойки.
- Эквивалентный ток утечки зарядной системы определяется количеством установленных зарядных модулей.
- Для локального измерения, если дистанционное измерение не используется, контакты +S и -S должны быть соединены соответственно с +V(signal) и -V(signal), чтобы обеспечить правильное выходное напряжение.
- Сигналы PV и PC не изолированы и отсчитываются относительно -V(signal).
- Сигналы AC-OK, DC-OK, T-ALARM, дистанционного ВКЛ/ВЫКЛ и вспомогательных выходов относятся к изолированной сигнальной группе относительно GND-AUX.
