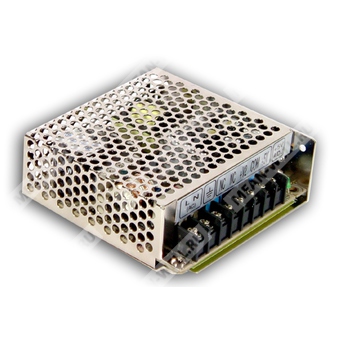

RID-50A - импульсный двухканальный источник питания 50 Вт для промышленной аппаратуры с универсальным входом и защитами.
Расшифровка партномера RID-50A
| RID | Серия импульсных источников питания Mean Well RID |
| 50 | Номинальная мощность 50 Вт |
| A | Исполнение модели RID-50A |
Назначение
RID-50A представляет собой 50-ваттный источник вторичного электропитания с двумя выходными каналами, предназначенный для питания промышленной, электронной и автоматизированной аппаратуры. Модель выполнена в открытом корпусе, рассчитана на установку в составе оборудования и обеспечивает гальваническую развязку, универсальный сетевой вход, регулирование выходного напряжения и полный набор защит.
Особенности
- Два независимых выходных канала с изолированными выходами и общими выводами для каждого канала.
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Светодиодная индикация наличия питания.
- Испытание на 100% полную нагрузку и прогон на старение.
- Конденсаторы с длительным ресурсом при 105°C.
- Устойчивость к импульсному перенапряжению сети до 300 В переменного тока в течение 5 с.
- Повышенная рабочая температура до 70°C.
- Испытание на вибрацию 5G.
- Высокий КПД и высокая надежность.
Область применения
Источник питания предназначен для промышленной электроники, средств автоматизации, измерительной аппаратуры, телекоммуникационного и иного оборудования, где требуются два стабилизированных низковольтных выхода с гальванической развязкой.
Таблица параметров модели RID-50A
| Параметр | Значение |
| Модель | RID-50A |
| Тип изделия | 50-ваттный источник вторичного электропитания с двумя выходами |
Выход
| Параметр | Канал 1 | Канал 2 |
| Номинальное напряжение постоянного тока | 5 В | 12 В |
| Номинальный ток | 6 А | 2 А |
| Диапазон тока | 0 ~ 6 А | 0 ~ 3 А |
| Номинальная мощность | 54 Вт | 53,6 Вт |
| Пульсации и шум, макс. | 80 мВп-п | 120 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В | Не задан |
| Регулировка по сети | ±2,0% | ±8,0% |
| Регулировка по нагрузке | ±0,5% | ±1,5% |
| Время установки, время нарастания | 500 мс, 20 мс/230 В переменного тока; 1200 мс, 30 мс/115 В переменного тока при полной нагрузке |
| Время удержания | 60 мс/230 В переменного тока; 10 мс/115 В переменного тока при полной нагрузке |
| Общий уровень стабилизации напряжения | ±8% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Допустимый импульс перенапряжения | Выдерживает 300 В переменного тока в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типовой КПД | 78% |
| Типовой входной ток | 1,3 А/115 В переменного тока; 0,8 А/230 В переменного тока |
| Типовой пусковой ток | 48 А/230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после снятия аварийного состояния |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты при перенапряжении | Hiccup mode, автоматическое восстановление после снятия аварийного состояния |
Экология эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура | -25 ~ +70°C, см. кривую дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 2982,5 тыс. ч по Telcordia SR-332 (Bellcore); 517,9 тыс. ч по MIL-HDBK-217F (25°C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Стандарты ЭМС излучения | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Стандарты ЭМС помехоустойчивости | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжелой промышленности; EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
Габариты, конструкция и упаковка
| Параметр | Значение |
| Габаритные размеры | 99 × 97 × 36 мм |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 куб. фута |
| Конструктивное исполнение | Открытый блок питания, серия RID-50 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока G1 |
| 2 | Выход постоянного тока G2 |
| 3 | Заземление FG |
| 4 | Выход постоянного тока G2 |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока G1 |
| 7 | Выход постоянного тока +V1 |
| AC/L | Фаза сети переменного тока |
| AC/N | Нейтраль сети переменного тока |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием эквивалента скрученной пары 12 дюймов и конденсатора 0,1 мкФ и 47 мкФ типа пленка.
- Допуск включает установленный допуск, регулировку по линии и по нагрузке.
- Регулировка по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Если источник питания работает как многоканальный, рекомендуется, чтобы нагрузка на канал CH1 превышала 10%.
- Все испытания ЭМС выполняются при монтаже блока на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Для окончательной установки блок должен быть повторно подтвержден на соответствие испытаниям ЭМС в составе конечного оборудования.
- Снижение допустимой рабочей температуры составляет 3,5°C на каждые 1000 м при эксплуатации без вентиляторов и 5°C на каждые 1000 м при эксплуатации с вентиляторами на высоте более 2000 м.
