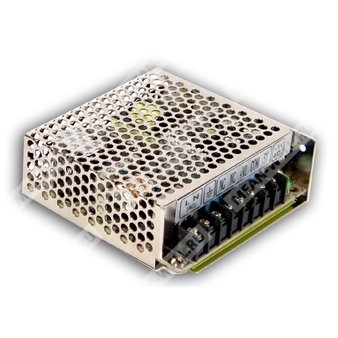

RID-50B - двухканальный источник питания переменного и постоянного тока для промышленной автоматики и электронных систем.
Назначение: AC/DC импульсный источник питания с двумя изолированными выходами для питания нагрузок в системах автоматизации, промышленной электроники и встроенного оборудования.
Общее описание
RID-50B представляет собой двухвыходный импульсный источник питания мощностью 50 Вт с универсальным входом 88–264 В AC или 125–373 В DC. Модель имеет два независимых канала: CH1 на 5 В и CH2 на 24 В. Источник выполнен в металлическом корпусе для установки в промышленное оборудование, оснащён защитами от перегрузки и перенапряжения, а также рассчитан на естественное охлаждение за счёт свободной конвекции воздуха.
Расшифровка партномера RID-50B
| Обозначение | Расшифровка |
| RID | Серия источников питания Mean Well RID |
| 50 | Номинальная мощность 50 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Выходные параметры
| Параметр | Значение | Примечание |
| Канал 1 | 5 В | Основной выход |
| Канал 2 | 24 В | Второй выход |
| Номинальный ток канала 1 | 4 А | |
| Номинальный ток канала 2 | 1,4 А | |
| Диапазон тока канала 1 | 0–6 А | Нагрузка по каналу 1 |
| Диапазон тока канала 2 | 0–2 А | Нагрузка по каналу 2 |
| Номинальная мощность | 53,6 Вт | По таблице спецификации для RID-50B |
| Пульсации и шум | 80 мВ пик-пик | Канал 1 |
| Пульсации и шум | 150 мВ пик-пик | Канал 2 |
| Диапазон регулировки напряжения | CH1: 4,75–5,5 В | |
| Допуск по выходному напряжению | ±2,0% / ±8,0% | Для каналов, согласно таблице |
| Нестабильность по линии | ±0,5% / ±1,5% | Для каналов, согласно таблице |
| Нестабильность по нагрузке | ±0,5% / ±5,0% | Для каналов, согласно таблице |
| Время установки, нарастания | 500 мс, 20 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке | |
| Время удержания | 60 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке | Типовое значение |
| Перегрузка | 110–150% от номинальной выходной мощности | Тип защиты: hiccup, восстановление после снятия аварии |
| Перенапряжение | CH1: 5,75–6,75 В | Тип защиты: hiccup, восстановление после снятия аварии |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88–264 В AC / 125–373 В DC |
| Устойчивость к импульсному перенапряжению | 300 В AC в течение 5 с, без повреждений |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 79% |
| Потребляемый ток | 1,3 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток | 48 А / 230 В AC, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C по выходу +5 В в диапазоне 0…50 °C |
| Вибростойкость | 10–500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 2982,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 517,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; BS EN/EN61000-6-2; BS EN/EN50082-2; уровень heavy industry; EAC TP TC 020 |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 куб. фута |
| Конструктивное исполнение | Корпус Case No. 905B |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT G2 |
| 5 | DC OUTPUT +V2 |
| 6 | DC OUTPUT G1 |
| 7 | DC OUTPUT +V1 |
Особенности
- Изолированные выходы и отдельные цепи GND для CH1 и CH2.
- Универсальный вход AC с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор наличия питания.
- 100% испытание при полной нагрузке на этапе приработки.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсу 300 В AC в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установившееся состояние, нестабильность по линии и нестабильность по нагрузке; при многоканальной нагрузке рекомендуется, чтобы нагрузка CH1 превышала 10%.
- Нестабильность по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания является компонентом, предназначенным для установки во внутрь конечного оборудования. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС после установки.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественным охлаждением при высоте эксплуатации выше 2000 м (6500 ft).
