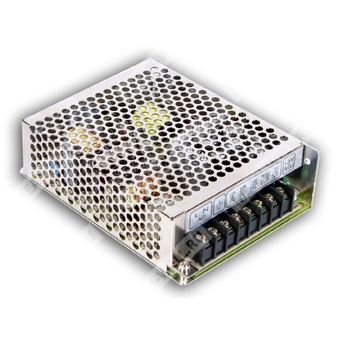

RID-65A - двухканальный импульсный источник питания на DIN рейку для промышленной аппаратуры с универсальным входом и защитами.
Назначение: преобразование сетевого переменного или постоянного напряжения в стабилизированные выходные напряжения для питания двух нагрузок в системах промышленной автоматики, управления и электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
| RID | Серия источников питания Mean Well RID |
| 65 | Номинальная выходная мощность 65 Вт |
| A | Исполнение RID-65A: двухканальный вариант с конфигурацией выходов 5 В и 12 В |
Особенности
- Два изолированных выхода с раздельной нагрузкой и общим выводом земли для каждого канала.
- Универсальный вход переменного тока во всем диапазоне сети.
- Допускается питание от источника постоянного тока в расширенном диапазоне.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор наличия питания.
- Проверка на 100% полной нагрузки на заводе-изготовителе.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному перенапряжению сети 300 В AC в течение 5 с.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД и высокая надежность.
Выход
| Параметр | RID-65A |
| Количество выходов | 2 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Номинальный ток, выход 1 | 6 А |
| Номинальный ток, выход 2 | 3 А |
| Диапазон тока, выход 1 | 0 ~ 8 А |
| Диапазон тока, выход 2 | 0 ~ 4 А |
| Номинальная мощность | 66 Вт |
| Пульсации и шум, выход 1 | 80 мВп-п |
| Пульсации и шум, выход 2 | 120 мВп-п |
| Диапазон регулировки напряжения, выход 1 | 4,75 ~ 5,5 В |
| Допуск выходного напряжения, выход 1 | ±2,0% |
| Допуск выходного напряжения, выход 2 | ±8,0% |
| Линейная стабилизация, выход 1 | ±0,5% |
| Линейная стабилизация, выход 2 | ±1,5% |
| Стабилизация по нагрузке, выход 1 | ±0,5% |
| Стабилизация по нагрузке, выход 2 | ±2,0% |
Вход
| Параметр | RID-65A |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Устойчивость к импульсному перенапряжению | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Потребляемый ток, тип. | 2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток, тип. | 50 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | RID-65A |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | RID-65A |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C от 0 ~ 50 °C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | RID-65A |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие нормам
| Раздел | RID-65A |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1): 2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; BS EN/EN61000-6-2; EAC TP TC 020 |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 2940,2 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 541,0 тыс. часов минимум |
Размеры
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм |
| Корпус | Case No. 903 |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,44 кг |
| Количество в упаковке | 30 шт. |
| Масса упаковки | 14,2 кг |
| Объем упаковки | 0,72 CUFT |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при использовании 12-дюймовой витой пары с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, а по другим выходам при 60% нагрузке.
- Каждый выход может работать в пределах диапазона, однако суммарная выходная мощность не должна превышать номинальную мощность источника.
- При эксплуатации изделия в составе конечного оборудования требуется обеспечить соблюдение ЭМС-директив посредством монтажа на металлическую панель 360 × 360 мм толщиной 1 мм.
- Окончательное оборудование должно подтверждать соответствие требованиям ЭМС после установки источника питания.
- Для применения и методик проведения испытаний следует руководствоваться документом по испытаниям ЭМС компонентов источников питания Mean Well.
- Значения снижения допустимой нагрузки при температуре окружающей среды 50 ~ 70 °C и при изменении входного напряжения приведены на графиках дерейтирования.
- При высоте эксплуатации выше 2000 м необходимо учитывать соответствующее снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей с вентилятором и 5 °C на каждые 1000 м для моделей без вентилятора.
