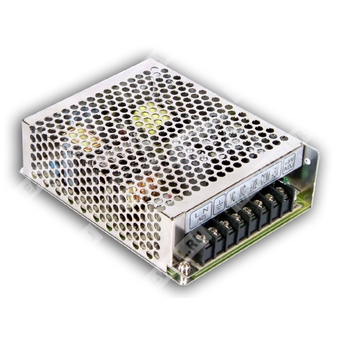

RID-65B - двухвыходной импульсный источник питания 65 Вт для промышленной аппаратуры с универсальным входом и защитами.
Описание
RID-65B представляет собой двухканальный импульсный источник питания переменного/постоянного тока с двумя изолированными выходами и общей схемой управления, предназначенный для питания промышленной электроники, средств автоматизации, измерительной и встроенной аппаратуры. Модель выполнена в корпусе для монтажа на шасси и рассчитана на работу от универсальной сети переменного тока или от входа постоянного тока в расширенном диапазоне.
По данным спецификации, изделие относится к серии RID-65 и обеспечивает два независимых выхода: канал CH1 с номинальным напряжением 5 В и канал CH2 с номинальным напряжением 24 В. Для модификации RID-65B указаны номинальные токи 4 А и 2 А соответственно, при суммарной номинальной мощности 68 Вт.
Расшифровка партномера RID-65B
| Обозначение | Расшифровка |
|---|
| RID | Серия источников питания RID |
| 65 | Номинальная мощность 65 Вт, класс изделия серии |
| B | Вариант исполнения с выходами 5 В и 24 В |
Основные особенности
- Два изолированных выхода с общей схемой преобразования.
- Универсальный диапазон входного напряжения переменного тока.
- Допускается работа от входа постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке.
- Применение электролитических конденсаторов с ресурсом на 105 °C.
- Допустимый кратковременный импульс входного перенапряжения до 300 В AC в течение 5 секунд.
- Высокая помехоустойчивость и соответствие требованиям ЭМС.
- Испытание на вибрацию 5G.
Таблица параметров по выходу
| Параметр | Канал CH1 | Канал CH2 | Примечание |
|---|
| Номинальное напряжение постоянного тока | 5 В | 24 В | |
| Номинальный ток | 4 А | 2 А | Для RID-65B |
| Диапазон тока | 0–8 А | 0–3 А | По спецификации для RID-65B |
| Номинальная мощность | 68 Вт | | Суммарная мощность |
| Пульсации и шум, максимум | 80 мВ п-п | 150 мВ п-п | |
| Диапазон регулировки напряжения | CH1: 4,75–5,5 В | | |
| Допуск по напряжению | ±2,0% | ±10% | |
| Линейная стабилизация | ±0,5% | ±2,0% | |
| Стабилизация по нагрузке | ±0,5% | ±5,0% | |
| Время установления, включения и нарастания | 500 мс, 20 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке | |
| Время удержания | 50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке | |
| Напряжение срабатывания защиты от перенапряжения | CH1: 5,75–6,75 В | | |
Таблица параметров по входу
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88–264 В AC; 125–373 В DC |
| Импульсное перенапряжение | Выдерживает 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 81% |
| Входной ток, типовое значение | 2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток, типовое значение | 50 А / 230 В AC при холодном запуске |
| Ток утечки | <2 мА / 240 В AC |
Таблица защит
| Вид защиты | Параметры |
|---|
| Перегрузка | 110–150% от номинальной выходной мощности |
| Принцип работы защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75–6,75 В |
| Принцип работы защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Таблица параметров по окружающей среде
| Параметр | Значение |
|---|
| Рабочая температура | −25…+70 °C |
| Рабочая температура при дерейтинг-кривой | См. график снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C по выходу +5 В |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Таблица параметров по безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005 approved, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; BS EN/EN61000-6-2; BS EN/EN50082-2; heavy industry level; EAC TP TC 020 |
Таблица прочих параметров
| Параметр | Значение |
|---|
| Частота преобразования | 60 кГц |
| Среднее время наработки на отказ | 2940,2 тыс. ч по Telcordia SR-332 (Bellcore); 541,0 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 CUFT |
Механические размеры
Корпус: 129 мм по длине, 98 мм по ширине, 38 мм по высоте. По чертежу Case No. 903 предусмотрено крепление и расположение клеммной колодки согласно схеме механического исполнения.
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока G2 |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока G1 |
| 7 | Выход постоянного тока +V1 |
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает начальный допуск, регулирование линии и регулирование нагрузки.
- Регулирование линии измеряется от низкого к высокому значению сетевого напряжения при номинальной нагрузке.
- Регулирование нагрузки измеряется от 20% до 100% номинальной нагрузки, а по каналу 2 — при 60% нагрузке.
- Каждый выход может работать в пределах собственного диапазона, но суммарная выходная мощность не должна превышать номинальную мощность изделия.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Для подтверждения соответствия требованиям ЭМС рекомендуется монтаж на металлической монтажной панели толщиной 1 мм.
- Испытания ЭМС выполнялись в соответствии с рекомендациями по применению источников питания Mean Well.
- Дерейтинг по температуре: для моделей с естественной конвекцией выходная мощность снижается при высокой температуре окружающей среды.
- Для работы на высоте более 2000 м до 5000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м.
