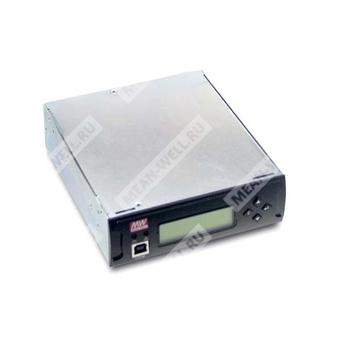

RKP-1UI-CMU1 - 1U стоечный блок управления и мониторинга для систем питания серии RKP-1U со встроенным контроллером RKP-CMU1.
Назначение
RKP-1UI-CMU1 представляет собой 1U 19-дюймовый стоечный блок управления и мониторинга системы питания. Изделие предназначено для локального и удаленного контроля, мониторинга и сервисного обслуживания силовых модулей через интерфейсы USB, RS-232 и Ethernet, а также для взаимодействия с источниками питания по PMBus.
Расшифровка партномера
| Фрагмент |
Значение |
| RKP |
Серия стоечных систем питания |
| 1U |
Исполнение высотой 1U для 19-дюймовой стойки |
| I |
Вход сети через разъем переменного тока IEC320-C20 |
| - |
Разделитель кодов исполнения |
| CMU1 |
Комплектация со встроенным блоком управления и мониторинга RKP-CMU1 |
Особенности
- Низкопрофильное исполнение 1U для монтажа в 19-дюймовую стойку.
- Фронтальная ЖК-панель и кнопки для локального обслуживания без применения ПК.
- Интерфейсы USB, RS-232 и Ethernet для локального подключения к ПК или удаленного мониторинга и управления через GSM-модем.
- Журнал аварий и событий с отметкой даты и времени.
- Программное обеспечение связи для ПК под Windows.
- Удобное подключение проводников с тыльной стороны.
- Четыре программируемых релейных выхода для традиционного удаленного мониторинга и сигнализации.
Области применения
- Промышленная автоматизация.
- Распределенные архитектуры электропитания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы питания.
- Системы зарядки электротранспорта.
- Системы источников постоянного тока.
Описание
RKP-1UI-CMU1 является полностью цифровым стоечным блоком управления и мониторинга для системы питания RKP-1U. Устройство оснащено интерфейсами USB, RS-232 и Ethernet, что позволяет подключать его локально к персональному компьютеру для выполнения функций управления и мониторинга. Наличие четырех встроенных конфигурируемых релейных контактов обеспечивает гибкий контроль конкретных событий или аварийных состояний с последующей выдачей управляющего либо сигнального воздействия.
Функции
Коммуникационный интерфейс
Блок обеспечивает управление и мониторинг параметров силовых модулей по шине PMBus. Управление всей системой с ПК осуществляется через USB, RS-232 или Ethernet. Поддерживается PMBus версии 1.1 при максимальной скорости шины 100 кГц, что позволяет считывать информацию, контролировать состояние и выполнять подстройку выходных параметров.
Мониторинг и управление
Устройство контролирует выходное напряжение, выходной ток, внутреннюю температуру, состояние, серийный номер и версию встроенного программного обеспечения силовых модулей. Поддерживается совместное или раздельное включение и выключение модулей питания с использованием сигнала ON/OFF на CN500, сигнала CONTROL на JK1 либо команды PMBus OPERATION. Через PMBus доступны регулировка выходного напряжения и настройка защиты от перегрузки силовых модулей.
Часы реального времени, регистрация данных и журнал событий
Встроенные часы реального времени используются для отображения фактической даты и времени, а также для формирования временных отметок в журналах. Регистратор данных сохраняет рабочие данные во время работы системы. Емкость журнала данных составляет 1000 записей, интервал регистрации программируется в диапазоне от 1 до 60 минут. Журнал событий сохраняет состояние системы при возникновении и снятии аварийных сигналов; емкость журнала событий составляет 600 записей.
Программируемые реле
Имеются 4 реле, каждое содержит нормально-разомкнутый, нормально-замкнутый и общий контакт на клеммной колодке. Условия срабатывания программируются для гибкого применения, в том числе в системах зарядки и управления генераторами.
Программируемые условия срабатывания реле
| Функция |
Подфункция |
Источник |
Параметр |
| Авария |
Любая авария |
Не применяется |
Не применяется |
| Авария |
Защита от перенапряжения |
Не применяется |
Не применяется |
| Авария |
Защита от перегрузки |
Не применяется |
Не применяется |
| Авария |
Короткое замыкание |
Не применяется |
Не применяется |
| Авария |
Защита от перегрева |
Не применяется |
Не применяется |
| Авария |
Высокая температура |
Не применяется |
Не применяется |
| Авария |
Отказ сети переменного тока |
Не применяется |
Не применяется |
| Авария |
Блокировка вентилятора |
Не применяется |
Не применяется |
| Авария |
Ошибка PMBus |
Не применяется |
Не применяется |
| Включение источника |
Немедленно |
PSU0~31 |
0 с |
| Включение источника |
С задержкой |
PSU0~31 |
1~600 с |
| Выключение источника |
Немедленно |
PSU0~31 |
0 с |
| Выключение источника |
С задержкой |
PSU0~31 |
1~600 с |
| Цифровой вход |
D-IN1 ~ D-IN4 |
Не применяется |
Не применяется |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
12 ~ 15 В постоянного тока |
| Потребляемый ток |
1 А при 12 В постоянного тока; 0,8 А при 15 В постоянного тока |
| Входы мониторинга |
Сигнал PMBus |
Параметры индикации и релейных выходов
| Параметр |
Значение |
| Цифровая индикация |
Отображение выходного напряжения постоянного тока, тока и внутренней температуры |
| Светодиодная индикация |
Зеленый: питание включено; красный: авария |
| Релейные контакты |
4 программируемых пользователем реле |
| Максимальная коммутационная способность реле |
30 В постоянного тока, 1 А, активная нагрузка |
Функциональные параметры
| Параметр |
Значение |
| Дисплей |
ЖК-дисплей 16x2, буквенно-цифровая матрица; отображение также через веб-страницу на ПК |
| Контролируемые параметры |
Выходное напряжение, ток нагрузки, температура, входное напряжение |
| Управляемые параметры |
Выходное напряжение, ограничение тока, включение/выключение |
| Интерфейсы связи |
USB, RS-232, Ethernet |
| Поддерживаемые силовые модули |
RCP-2000 |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C |
| Рабочая влажность |
20 ~ 90 % относительной влажности, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Влажность при хранении |
10 ~ 95 % относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 № 62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,7 кВ постоянного тока |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32), BS EN/BS EN; кондуктивные помехи класс B, излучаемые помехи класс A; EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-6-1, BS EN/BS EN/BS EN, BS EN/EN55035, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
671,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 110,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
350,8 × 483,6 × 44 мм (Д × Ш × В) |
| Масса |
4,4 кг |
| Упаковка |
3 шт., 14,2 кг, 2,67 куб. фута |
Механическое исполнение
Исполнение предназначено для установки в 19-дюймовую стойку и соответствует высоте 1U. Для варианта RKP-1UI-CMU1 предусмотрен сетевой вход через разъем IEC320-C20. На лицевой панели расположены индикация и элементы управления. На тыльной стороне размещены интерфейсы подключения и служебные разъемы.
Разъемы и назначения выводов
Разъем CN500, D-Sub 25 контактов, угловой
| Выводы |
Функция |
Описание |
| 1, 7 |
ON/OFF |
Раздельное включение и выключение каждого модуля сигналом или сухим контактом между ON/OFF A,B и +5V-AUX. Замыкание: включено. Разомкнуто: выключено. |
| 2, 8 |
AC-OK |
Низкий уровень при входном напряжении не менее 87 В RMS. Высокий уровень при входном напряжении не более 75 В RMS. |
| 3, 9 |
DC-OK |
Высокий уровень, когда выходное напряжение не более 80 ±5 %. Низкий уровень, когда выходное напряжение не менее 80 ±5 %. |
| 4, 10 |
PV |
Подключение для подстройки выходного напряжения в пределах допустимого диапазона. |
| 5, 11 |
T-ALARM |
Высокий уровень при превышении внутренней температурой предела аварийной сигнализации. Низкий уровень при температуре ниже порога. |
| 6, 12 |
FAN FAIL |
Высокий уровень при отказе внутреннего вентилятора. Низкий уровень при нормальной работе вентилятора. |
| 13 |
+5V-AUX |
Вспомогательное напряжение 4,5 ~ 5,5 В, относительно GND-AUX, максимальный ток нагрузки 0,3 А, встроенные ORing-диоды, не управляется дистанционным ON/OFF. |
| 14 |
+12V-AUX |
Вспомогательное напряжение 10,8 ~ 13,2 В, относительно GND-AUX, максимальный ток нагрузки 0,8 А, встроенные ORing-диоды, не управляется дистанционным ON/OFF. |
| 15 |
GND-AUX |
Общий провод вспомогательных напряжений, изолирован от выходных клемм +V и -V. |
| 16~21 |
Не используется |
Не используется. |
| 22 |
+S |
Положительный провод дистанционного измерения. Подключается к положительной клемме нагрузки. Максимальная компенсация падения напряжения в линии 0,5 В. |
| 23 |
-S |
Отрицательный провод дистанционного измерения. Подключается к отрицательной клемме нагрузки. Максимальная компенсация падения напряжения в линии 0,5 В. |
| 24 |
+V |
Положительное выходное напряжение. Только для локального измерения, не для прямого подключения к нагрузке. |
| 25 |
-V |
Отрицательное выходное напряжение. Только для локального измерения, не для прямого подключения к нагрузке. |
Разъем JK1, RJ45, 8 контактов
| Выводы |
Функция |
Описание |
| 1, 2 |
DA, DB |
Дифференциальный цифровой сигнал для параллельного управления. |
| 3 |
-V(signal) |
Отрицательное выходное напряжение для параллельного управления, не предназначено для прямого подключения к нагрузке. |
| 4 |
CONTROL |
Сигнал дистанционного включения/выключения, используемый в интерфейсе PMBus. |
| 5 |
Не используется |
Не используется. |
| 6 |
SDA |
Последовательные данные интерфейса PMBus. |
| 7 |
SCL |
Последовательный тактовый сигнал интерфейса PMBus. |
| 8 |
GND-AUX |
Общий провод вспомогательного питания, изолирован от выходных клемм +V и -V. |
Разъем CN502, D-Sub 9 контактов, вилка
| Выводы |
Функция |
Описание |
| 1, 4, 6, 7, 8, 9 |
Не используется |
Не используется. |
| 2 |
RXD |
Вход данных интерфейса RS-232. |
| 3 |
TXD |
Выход данных интерфейса RS-232. |
| 5 |
GND-FG |
Общий провод RS-232, соединен с защитным заземлением и изолирован от -V и GND-AUX. |
Разъем CN503, HRS DF11-8DP-2DS или эквивалент
| Выводы |
Функция |
Описание |
| 1, 3, 5, 7 |
D-IN1, D-IN2, D-IN3, D-IN4 |
Изолированные цифровые входы, отсчитываемые относительно GND-FG. Разомкнуто относительно GND-FG или +5 В: логическая 1. Замкнуто на GND-FG или 0 В: логический 0. |
| 2, 4, 6, 8 |
GND-FG |
Общий провод цифровых входов, соединен с защитным заземлением и изолирован от -V и GND-AUX. |
Разъем JK500, RJ45, 8 контактов
| Выводы |
Функция |
Описание |
| 1, 2 |
TX+/TX- |
Передача данных интерфейса Ethernet. |
| 3, 6 |
RX+/RX- |
Прием данных интерфейса Ethernet. |
| 4, 5, 7, 8 |
Не используется |
Не используется. |
Разъем питания SK100
| Вывод |
Функция |
Описание |
| 1 |
+VIN |
Положительное входное напряжение питания блока RKP-CMU1. |
| 2 |
-VIN |
Отрицательное входное напряжение питания блока RKP-CMU1. |
Клеммная колодка TB4
| Выводы |
Функция |
Описание |
| 1, 4, 7, 10 |
Реле-NO |
Нормально-разомкнутые контакты программируемых реле. |
| 2, 5, 8, 11 |
Реле-NC |
Нормально-замкнутые контакты программируемых реле. |
| 3, 6, 9, 12 |
Реле-COM |
Общие контакты программируемых реле. |
| — |
Коммутационная способность |
Максимум 30 В постоянного тока, 1 А, активная нагрузка. |
Примечания
- ЖК-дисплей может замедляться или замирать при температуре ниже 0 °C.
- Разъем SK100 и все сигнальные разъемы, кроме CN502, CN503 и порта USB, рассматриваются как выходные цепи.
- Рекомендуется использовать сетевые адаптеры MEAN WELL серий GS12, GS15, GS18, GE12, GE18, GST18.
- Изделие рассматривается как компонент, который устанавливается в состав конечного оборудования. Испытания на электромагнитную совместимость выполнялись при монтаже устройства на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Для безвентиляторных моделей снижение допустимой нагрузки по температуре составляет 3,5 °C на каждые 1000 м высоты свыше 2000 м; для моделей с вентилятором — 5 °C на каждые 1000 м свыше 2000 м.
- Максимальное количество подключаемых и контролируемых блоком RKP-CMU1 силовых модулей следует уточнять по спецификациям соответствующих моделей источников питания.
- Из-за возможной несовместимости старых и новых версий встроенного программного обеспечения RKP-CMU1 и источников питания при выборе стоечного блока питания необходимо учитывать ревизии прошивок блока управления и источников питания.
