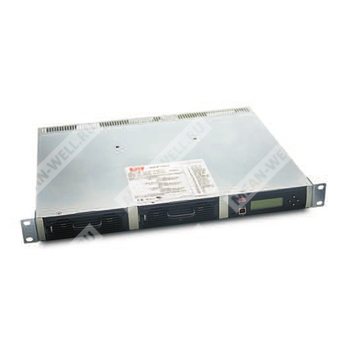

RKP-1UT-CMU1 - 1U стоечный блок мониторинга и управления для модульных источников питания серии RCP-2000.

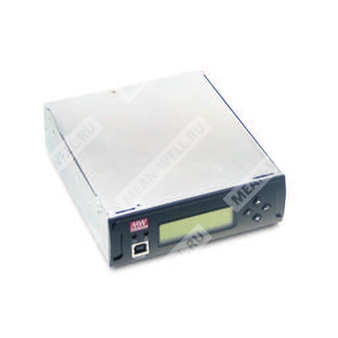

RKP-1UT-CMU1 представляет собой исполнение системы на базе контроллера RKP-CMU1, интегрированного в 1U 19-дюймовое шасси с клеммным входом переменного тока. Устройство предназначено для централизованного мониторинга, управления и сервисного сопровождения источников питания серии RCP-2000 в телекоммуникационных системах, серверной инфраструктуре, системах промышленного электропитания и мониторинга.
Назначение и функциональные возможности
Изделие обеспечивает управление и контроль модулей RCP-2000, установленных в стоечное шасси, с локальным доступом через ЖК-индикатор и кнопки на передней панели, а также с удалённым доступом через USB, RS-232 и Ethernet. Система поддерживает регистрацию событий и рабочих параметров с отметкой даты и времени, имеет программируемые релейные выходы и дискретные входы для интеграции в внешние системы сигнализации и диспетчеризации.
Основные особенности
- низкопрофильное исполнение 1U для установки в 19-дюймовую стойку;
- контроль и мониторинг источников питания серии RCP-2000;
- фронтальная ЖК-панель и кнопки управления для локального обслуживания без ПК;
- интерфейсы USB, RS-232 и Ethernet для локального и удалённого подключения ПК;
- поддержка удалённого мониторинга и управления через GSM-модем;
- журнал аварий и событий с привязкой ко времени и дате;
- программное обеспечение для ПК под Windows;
- удобное подключение проводов с тыльной стороны;
- 4 программируемых релейных выхода для дистанционной сигнализации и предупреждений.
Расшифровка партномера
| Фрагмент | Значение |
| RKP | Система стоечного электропитания и мониторинга серии RKP |
| 1U | Исполнение в 19-дюймовом корпусе высотой 1U |
| T | Клеммный блок входа переменного тока |
| CMU1 | Встроенный блок мониторинга и управления RKP-CMU1 |
Общее описание исполнения RKP-1UT-CMU1
Модель RKP-1UT-CMU1 относится к варианту стоечного блока, в который интегрирован контроллер RKP-CMU1. Исполнение предназначено для установки до двух модулей RCP-2000 одинакового номинального выходного напряжения. Для данной модификации вход сети выполнен через клеммный блок. Питание самого блока мониторинга подаётся отдельно напряжением 12...15 В постоянного тока.
Выходные параметры системы
| Параметр | Значение |
| Контролируемые выходные величины | Выходное напряжение постоянного тока, выходной ток, внутренняя температура каждого модуля RCP-2000 |
| Управляющий выход | Сигналы PMBus для каждого модуля RCP-2000 |
| Релейные выходы | 4 пользовательски программируемых реле |
| Максимальный рейтинг контактов реле | 30 В, 1 А, активная нагрузка |
Входные параметры блока мониторинга
| Параметр | Значение |
| Входное напряжение питания контроллера | 12...15 В постоянного тока |
| Потребляемый ток | 1 А при 12 В постоянного тока; 0,8 А при 15 В постоянного тока |
| Входы мониторинга | Сигналы PMBus для каждого модуля RCP-2000 |
Функциональные параметры
| Параметр | Значение |
| Индикация | Зелёный светодиод питания; красный светодиод аварии |
| Дисплей | Алфавитно-цифровой ЖК-дисплей 16x2; отображение также через веб-страницу ПК |
| Контролируемые параметры | Выходное напряжение, ток нагрузки, температура, входное напряжение |
| Функции управления | Выходное напряжение, ограничение тока, включение и выключение |
| Интерфейсы связи | USB, RS-232, Ethernet |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95 % RH |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Параметры электрической прочности и соответствия
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Устойчивость к помехам | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-6-1, EN50082-2, уровень лёгкой промышленности, критерий A |
| Эмиссия помех | Соответствие EN55022, CISPR22: кондуктивные помехи класс B, излучаемые помехи класс A; EN61000-3-2; EN61000-3-3 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока; выход-земля: 0,7 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В постоянного тока, 25 °C, 70 % RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | не менее 110,5 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 486,6 x 350,8 x 44 мм |
| Масса | 4,4 кг |
| Упаковка | 3 шт., 14,2 кг, 2,67 куб. фута |
Параметры входа и выхода системы в составе шасси RKP-1UT-CMU1
Для исполнения RKP-1UT-CMU1 в руководстве приведены данные итоговой сборки с установкой до двух модулей питания RCP-2000 одинакового номинала. Доступны варианты по выходному напряжению 48 В, 24 В и 12 В.
| Выходная модель | Диапазон входного напряжения | Входной ток | Выходное напряжение | Выходной ток системы | Частота сети |
| 48 В | 100...109 В переменного тока | 16,4 А | +48 В | 27,3 А | 50/60 Гц |
| 24 В | 100...109 В переменного тока | 15,8 А | +24 В | 52 А | 50/60 Гц |
| 12 В | 100...109 В переменного тока | 12,6 А | +12 В | 80 А | 50/60 Гц |
| 48 В | 110...199 В переменного тока | 17,1 А | +48 В | 31,5 А | 50/60 Гц |
| 24 В | 110...199 В переменного тока | 16,5 А | +24 В | 60 А | 50/60 Гц |
| 12 В | 110...199 В переменного тока | 12,8 А | +12 В | 90 А | 50/60 Гц |
| 48 В | 200...240 В переменного тока | 12,3 А | +48 В | 42 А | 50/60 Гц |
| 24 В | 200...240 В переменного тока | 11,9 А | +24 В | 80 А | 50/60 Гц |
| 12 В | 200...240 В переменного тока | 7,8 А | +12 В | 100 А | 50/60 Гц |
Примечание к выходным данным системы: приведённые значения относятся к итоговой сборке. Разрешается применять только источники питания серии RCP-2000 с одинаковым номиналом выходного напряжения. Указанные токи относятся к одному модулю; максимальный суммарный выходной ток системы определяется сервисной документацией.
Интерфейсы и соединители
Разъём CN500, 25 контактов, D-Sub, угловой
| Контакт | Назначение |
| 1 | ON/OFF-A |
| 2 | AC-OK-A |
| 3 | DC-OK-A |
| 4 | PV-A |
| 5 | T-ALARM-A |
| 6 | FAN FAIL-A |
| 7 | ON/OFF-B |
| 8 | AC-OK-B |
| 9 | DC-OK-B |
| 10 | PV-B |
| 11 | T-ALARM-B |
| 12 | FAN FAIL-B |
| 13 | +5V-AUX |
| 14 | +12V-AUX |
| 15 | GND-AUX |
| 16...21 | Не используется |
| 22 | +S |
| 23 | -S |
| 24 | +V |
| 25 | -V |
Функции сигналов CN500
| Сигнал | Описание |
| ON/OFF | Раздельное включение и выключение выхода каждого модуля электрическим сигналом или сухим контактом между ON/OFF A,B и +5V-AUX; замкнуто - включено, разомкнуто - выключено |
| AC-OK | Высокий уровень при понижении входного напряжения до 87 В действующего значения; низкий уровень при 75 В действующего значения |
| DC-OK | Высокий уровень при выходном напряжении 80 % ±5 %; низкий уровень вне этого условия |
| PV | Подключение для подстройки выходного напряжения в допустимом диапазоне |
| T-ALARM | Высокий уровень при превышении предела внутренней температуры |
| FAN FAIL | Высокий уровень при отказе внутреннего вентилятора; низкий уровень при нормальной работе вентилятора |
| +5V-AUX | Вспомогательное напряжение 4,3...5,5 В, максимальный ток 0,3 А, относительно GND-AUX |
| +12V-AUX | Вспомогательное напряжение 10,8...13,2 В, максимальный ток 0,8 А, относительно GND-AUX |
| +S, -S | Линии дистанционного измерения, максимальная компенсация падения на линии 0,5 В |
| +V, -V | Силовые выходы; +V и -V для локального контроля, не предназначены для прямого подключения нагрузки в режиме local sense |
Разъём JK1, RJ45, 8 контактов
| Контакт | Назначение |
| 1 | DA |
| 2 | DB |
| 3 | -V |
| 4 | CONTROL |
| 5 | Не используется |
| 6 | SDA |
| 7 | SCL |
| 8 | GND-AUX |
Функции сигналов JK1
| Сигнал | Описание |
| DA, DB | Дифференциальные цифровые сигналы для параллельной работы |
| -V | Отрицательный выход; при параллельной работе не должен подключаться непосредственно к нагрузке |
| CONTROL | Вход удалённого включения/выключения, используемый в интерфейсе PMBus |
| SDA | Линия данных интерфейса PMBus |
| SCL | Линия тактирования интерфейса PMBus |
| GND-AUX | Общий провод вспомогательного выхода, изолирован от силовых выходов |
Разъём CN502, RS-232, D-Sub 9
| Контакт | Назначение |
| 1, 4, 6, 7, 8, 9 | Не используется |
| 2 | RXD |
| 3 | TXD |
| 5 | GND-FG |
Разъём CN503, дискретные входы
| Контакт | Назначение |
| 1 | D-IN1 |
| 3 | D-IN2 |
| 5 | D-IN3 |
| 7 | D-IN4 |
| 2, 4, 6, 8 | GND-FG |
| Параметр | Описание |
| Логический уровень входов D-IN | Разомкнуто относительно GND-FG или +5 В - логическая 1; замкнуто на GND-FG или 0 В - логический 0 |
| Тип входов | Изолированные дискретные входы, отсчёт относительно GND-FG |
Разъём JK500, Ethernet, RJ45
| Контакт | Назначение |
| 1 | TX+ |
| 2 | TX- |
| 3 | RX+ |
| 6 | RX- |
| 4, 5, 7, 8 | Не используется |
Клеммник TB4, релейные контакты
| Контакт | Назначение |
| 1 | Реле 1, нормально разомкнутый контакт |
| 2 | Реле 1, нормально замкнутый контакт |
| 3 | Реле 1, общий контакт |
| 4 | Реле 2, нормально разомкнутый контакт |
| 5 | Реле 2, нормально замкнутый контакт |
| 6 | Реле 2, общий контакт |
| 7 | Реле 3, нормально разомкнутый контакт |
| 8 | Реле 3, нормально замкнутый контакт |
| 9 | Реле 3, общий контакт |
| 10 | Реле 4, нормально разомкнутый контакт |
| 11 | Реле 4, нормально замкнутый контакт |
| 12 | Реле 4, общий контакт |
Разъём SK100, питание контроллера
| Контакт | Назначение |
| 1 | +VIN |
| 2 | -VIN |
Функции мониторинга и управления
RKP-1UT-CMU1 как система на базе RKP-CMU1 способен одновременно контролировать до 32 модулей RCP-2000. Система считывает рабочие параметры, включая выходное напряжение, выходной ток, внутреннюю температуру, состояние работы, серийный номер и версию встроенного программного обеспечения. Также возможно изменять напряжение шины и ограничение тока блока питания, а также выполнять удалённое включение и выключение модулей командой PMBus.
Светодиодная индикация
| Индикатор | Состояние | Описание |
| Питание | Зелёный | Нормальная работа RKP-CMU1 |
| Авария | Красный мигающий | Аварийное состояние RKP-CMU1 или RCP-2000 |
| Авария | Не светится | Нормальное состояние |
Регистрация данных и событий
| Параметр | Значение |
| Часы реального времени | Встроены, используются для отметки времени журналов |
| Журнал данных | До 1000 записей |
| Интервал журнала данных | Программируемый, от 1 до 60 минут |
| Журнал событий | До 600 записей |
| Содержимое журнала событий | Время, тип аварии, идентификатор блока питания |
Программируемые реле и дискретные входы
| Группа функций | Варианты |
| Авария | Любая авария, перенапряжение, перегрузка, короткое замыкание, перегрев, повышенная температура, отказ сети переменного тока, блокировка вентилятора, ошибка PMBus |
| Включение источника | Немедленно, задержка 1...600 с |
| Выключение источника | Немедленно, задержка 1...600 с |
| Дискретный вход | Управление от D-IN1, D-IN2, D-IN3, D-IN4 |
Поддерживаемые аварийные состояния модулей RCP-2000
| Состояние | Описание |
| OVP | Защита от перенапряжения |
| OLP | Защита от перегрузки |
| Short circuit | Защита от короткого замыкания выхода |
| OTP | Защита от перегрева |
| High temp. | Сигнал внутренней повышенной температуры |
| AC fail | Отключение при низком сетевом напряжении |
| Fan lock | Защита при неисправности вентилятора |
Интерфейс PMBus
Система соответствует PMBus Rev. 1.1 с максимальной скоростью обмена 100 кГц и обеспечивает адресацию до 32 устройств. Адреса модулей RCP-2000 задаются 5-позиционными DIP-переключателями на задней панели шасси. Положение ON соответствует логическому 0, положение OFF - логической 1.
Диапазоны отображаемых параметров
| Параметр | Для моделей | Диапазон | Точность |
| Входное напряжение переменного тока | Все | 0...264 В | ±10 В |
| Температура | Все | 0...100 °C | ±5 °C |
| Скорость вентилятора 1 | Все | 0...20000 об/мин | ±2000 об/мин |
| Скорость вентилятора 2 | Все | 0...20000 об/мин | ±2000 об/мин |
| Выходное напряжение | 12 В | 0...14 В | ±3 % |
| Выходной ток | 12 В | 0...125 А | ±5 А |
| Выходное напряжение | 24 В | 0...28 В | ±3 % |
| Выходной ток | 24 В | 0...100 А | ±4 А |
| Выходное напряжение | 48 В | 0...56 В | ±3 % |
| Выходной ток | 48 В | 0...50 А | ±2 А |
Диапазоны регулируемых параметров
| Параметр | Для моделей | Диапазон регулирования | Точность | Значение по умолчанию |
| Команда включения/выключения | Все | 00h выключено / 80h включено | Не нормируется | 80h включено |
| Команда выходного напряжения | 12 В | 12 В | Не нормируется | 12 В |
| Команда выходного напряжения | 24 В | 24 В | Не нормируется | 24 В |
| Команда выходного напряжения | 48 В | 48 В | Не нормируется | 48 В |
| Подстройка выходного напряжения | 12 В | от -1,5 до +2 В | ±5 % | 0 В |
| Подстройка выходного напряжения | 24 В | от -3 до +4 В | ±5 % | 0 В |
| Подстройка выходного напряжения | 48 В | от -6 до +8 В | ±5 % | 0 В |
| Ограничение тока | 12 В | 30...112 А | ±5 А | 112 А |
| Ограничение тока | 24 В | 24...89,6 А | ±4 А | 89,6 А |
| Ограничение тока | 48 В | 12,6...47 А | ±2 А | 47 А |
Параллельная работа
RKP-1UT-CMU1 оснащён схемой параллельного включения модулей RCP-2000. Для работы допускается установка только идентичных модулей с одинаковым номиналом выходного напряжения и тока. Для объединения нескольких шасси в параллельный комплекс применяются кабели RJ45 категории 5e с разъёмами 8P8C для соединения портов JK1. Рекомендуемая длина кабеля составляет 1 м, максимально допустимая - 2 м. Суммарный выходной ток при параллельной работе не должен превышать 90 % суммы номинальных токов.
Сетевые параметры встроенного веб-интерфейса
| Параметр | Значение по умолчанию |
| IP-адрес | 169.254.1.1 |
| Маска подсети | 255.255.0.0 |
| Шлюз | 169.254.1.1 |
Программное обеспечение и интерфейсы доступа
Поддерживаются веб-мониторинг через Ethernet и работа с программным обеспечением под Windows через USB или RS-232. Для USB-соединения в руководстве указано применение драйвера Prolific PL2303 и Microsoft .NET Framework 4. Для RS-232 используется разъём D-Sub 9 на задней панели.
GSM-функции
Устройство поддерживает отправку SMS-сообщений при использовании GSM-модема, совместимого с требуемыми AT-командами. Для этого применяется интерфейс RS-232, а скорость GSM-модема должна быть установлена 115200 бит/с. В памяти блока может храниться номер мобильного телефона для отправки сообщений.
Примечания
- ЖК-дисплей может зависать при температуре ниже -10 °C.
- SK100 и все сигнальные разъёмы, кроме CN502, CN503 и USB-порта, рассматриваются как выходы.
- Рекомендуемые внешние адаптеры питания для блока мониторинга: серии GS12, GS15, GS18, GE12, GE18 производства MEAN WELL.
- Если модули RCP-2000 перезапускаются, установленные параметры напряжения шины и тока источника возвращаются к исходным значениям; при наличии подключения к RKP-CMU1 ранее заданные параметры автоматически загружаются снова.
- Если PMBus недоступен, например при отключении RKP-CMU1, параметры удалённого включения/выключения, напряжения шины и тока источника возвращаются к исходным значениям.
- Ограничение тока, задаваемое через RKP-CMU1, ограничивает выходной ток RCP-2000, но не вызывает срабатывание защиты по перегрузке, если установленное значение ниже порога защиты.
- Если заданный ток источника выше значения автоматического дерейтинга при низком входном напряжении сети, возможно срабатывание защиты по перегрузке.
- Для конфигурирования системы управления RCP-2000 порты JK1 на задней панели всех шасси должны быть соединены между собой.
- В системе управления RCP-2000 допускается только один блок RKP-CMU1.
- Функцию RKP-1U ON/OFF нельзя использовать в системе управления RCP-2000, так как это нарушает нормальную работу RKP-CMU1, поскольку все сигналы управления и параметров интегрированы в JK1.
- Шасси, соединяемые параллельно, должны быть подключены между собой до подключения к нагрузке; запрещается подключать их к нагрузке по отдельности.
- Для цепей +S и -S необходимо использовать витую пару; эти проводники не должны касаться силовых проводов нагрузки во избежание помех.
- Избыточная длина кабеля может увеличивать уровень помех и нарушать корректную параллельную работу; для уменьшения влияния помех рекомендуется устанавливать согласующие резисторы в неиспользуемые порты JK1.
- RKP-CMU1 предназначен для мониторинга, управления и контроля RCP-2000 только при параллельном включении; для последовательного соединения модулей он не применяется.
- Перед эксплуатацией шасси должно быть установлено в 19-дюймовую стойку.
- В шасси следует устанавливать от 1 до 2 модулей RCP-2000 с одинаковыми номиналами выходного напряжения и тока.
- Адреса модулей назначаются 5-позиционными адресными переключателями; позиция A находится в центре, позиция B - слева.
- Система оснащена встроенными вентиляторами постоянного тока; необходимо обеспечивать свободное пространство не менее 10 см от вентиляционных отверстий.
- Питание RKP-CMU1 подаётся на разъём SK100 напряжением 12...15 В постоянного тока.
- При работе модулей RCP-2000 при высокой температуре окружающей среды или при пониженном входном напряжении сети происходит автоматическое снижение допустимого выходного тока.
- Для снижения уровня электромагнитных помех рекомендуется устанавливать ферритовый подавитель на сетевой кабель как можно ближе к входу переменного тока.
- При использовании кабеля RJ45 в качестве интерфейсного также может потребоваться установка ферритового подавителя как можно ближе к разъёму Ethernet JK1.
