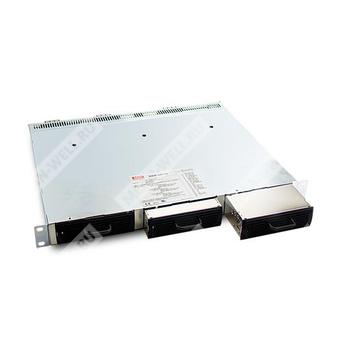

RKP-1UT - 1U стоечная полка распределенной системы питания для установки до трех выпрямительных модулей RCP-2000 и построения источника питания мощностью до 6000 Вт.
RKP-1UT — элемент серии RKP-1U компании MEAN WELL, представляющий собой 19-дюймовую 1U стоечную полку с клеммным подключением входа переменного тока. Изделие предназначено для построения распределенной системы электропитания на базе трех фронт-энд выпрямителей серии RCP-2000, работающих параллельно с активным выравниванием токов. Полка обеспечивает механическую установку, силовое и сигнальное объединение модулей, горячую замену, дистанционное управление и мониторинг, а также интерфейсы для удаленной компенсации падения напряжения, программирования выходного напряжения и PMBus.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RKP | Серия стоечных систем распределенного питания |
| 1U | Профиль системы высотой 1U |
| T | Исполнение с входным клеммным блоком |
Назначение и общее описание
Стоечная система RKP-1U реализует решение распределенного электропитания в низкопрофильном корпусе 1U. Базовым силовым модулем системы является фронт-энд выпрямитель RCP-2000. При использовании одной полки RKP-1UT возможно размещение трех модулей по 2000 Вт и формирование системы суммарной мощностью до 6000 Вт. При каскадировании нескольких полок возможно построение более мощных систем.
Конструкция ориентирована на применение в промышленной автоматизации, телекоммуникационных и сетевых системах, резервированных системах питания, зарядных системах электротранспорта и источниках постоянного тока. Поддерживаются функции активного распределения тока, программирования выходного напряжения, дистанционного включения и отключения, удаленного измерения напряжения на нагрузке, выдачи вспомогательных напряжений и обмена данными по PMBus.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- 19-дюймовая стоечная полка высотой 1U для установки трех модулей по 2000 Вт.
- Суммарная мощность системы до 6000 Вт при активном выравнивании токов.
- Программируемое выходное напряжение.
- Поддержка горячей замены модулей.
- Встроенная поддержка протокола PMBus.
- Удаленная компенсация падения напряжения на проводах нагрузки.
- Дистанционное включение и отключение по электрическому сигналу или сухому контакту.
- Выдача вспомогательных напряжений 5 В и 12 В.
- Сигналы состояния AC-OK, DC-OK, перегрева и отказа вентилятора.
Области применения
- Промышленная автоматизация.
- Системы распределенной архитектуры электропитания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы питания.
- Системы зарядки электротранспорта.
- Системы источников постоянного тока.
Конфигурация системы
| Параметр | Значение |
| Исполнение полки | RKP-1UT |
| Тип входного подключения | Клеммный блок |
| Поддерживаемые модули | RCP-2000-12, RCP-2000-24, RCP-2000-48 |
| Количество устанавливаемых модулей | 3 |
| Совместимые системные исполнения | RKP-6K1U-12, RKP-6K1U-24, RKP-6K1U-48 |
| Тип работы модулей | Параллельная работа в составе полки |
| Горячая замена | Поддерживается |
Входные параметры системы
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока, 127...370 В постоянного тока |
| Частота входной сети | 47...63 Гц |
| Ток утечки | < 3,5 мА при 230 В переменного тока |
| Входной ток одного модуля для системы 12 В | 13 А при 115 В переменного тока, 7 А при 230 В переменного тока |
| Входной ток одного модуля для системы 24 В | 16 А при 115 В переменного тока, 11 А при 230 В переменного тока |
| Входной ток одного модуля для системы 48 В | 16 А при 115 В переменного тока, 11 А при 230 В переменного тока |
Выходные параметры системы
| Исполнение системы | Модули | Выходное напряжение | Максимальный выходной ток | Максимальная выходная мощность |
| RKP-6K1U-12 | RCP-2000-12 | 12 В | 300 А | 3600 Вт |
| RKP-6K1U-24 | RCP-2000-24 | 24 В | 240 А | 5760 Вт |
| RKP-6K1U-48 | RCP-2000-48 | 48 В | 126 А | 6048 Вт |
Функции управления и мониторинга
| Параметр | Значение |
| Дистанционное включение и отключение | Электрическим сигналом или сухим контактом, короткое замыкание — включено, разомкнуто — выключено |
| Удаленная компенсация | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Регулировка в пределах 90...110% от номинального значения |
| Сигнал исправности постоянного выхода | Изолированный TTL-выход |
| Сигнал исправности входной сети | Изолированный TTL-выход |
| Предупреждение о перегреве | Логический высокий уровень |
| Сигнал отказа вентилятора | Изолированный TTL-выход |
| Интерфейс связи | PMBus Rev. 1.1, максимальная скорость шины 100 кГц |
| Функции PMBus | Чтение информации, мониторинг состояния, подстройка выходного напряжения |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -40 до +70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 № 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход-FG | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-FG | 0,7 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм, измерение при 500 В постоянного тока, 25 °C, 70% RH |
Электромагнитная совместимость
| Помехоэмиссия | Стандарт | Класс/уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонический состав тока | BS EN/EN61000-3-2 | Соответствует |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
| Помехоустойчивость | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Импульс перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты с монтажными кронштейнами | 350,8 × 482,6 × 44 мм |
| Габариты без монтажных кронштейнов | 350,8 × 440 × 44 мм |
| Форм-фактор | 19 дюймов, высота 1U |
| Масса | 14,1 кг |
| Упаковка | 1 шт., 14,1 кг, 2,67 куб. фута |
| Рекомендуемый крепеж | Винт M5 |
| Максимальная глубина ввинчивания | 6 мм |
| Рекомендуемый момент затяжки | 10 кгс·см |
| Направление воздушного потока | Согласно механическому чертежу, через фронтальную часть модулей |
MTBF
| Параметр | Значение |
| Наработка на отказ | В документе для RKP-1UT не указана |
Функциональные режимы
Компенсация падения напряжения.
Удаленное измерение напряжения позволяет компенсировать падение на силовой проводке до 0,5 В. Линии измерения должны быть выполнены в виде витой пары.
Локальное измерение.
Если удаленная компенсация не используется, выводы +S и -S на разъеме CN500 должны быть соединены соответственно с +V(signal) и -V(signal) для обеспечения корректного выходного напряжения.
Программирование выходного напряжения.
Для регулировки необходимо подключить внешний источник постоянного напряжения 0...5 В между выводами PV и -V на разъеме CN500. Допустимый диапазон регулировки выходного напряжения составляет 90...110% от номинала. При увеличении выходного напряжения выше номинального требуется снижение допустимого выходного тока.
Дистанционное включение и отключение.
Система может включать и отключать выходы совместно или по отдельности. Управление осуществляется между входами Remote ON-OFF и +5V-AUX: разомкнутый контакт соответствует состоянию OFF, замкнутый контакт — состоянию ON.
Сигнальные разъемы и назначение выводов
Разъем CN500, D-Sub, 25 контактов, угловой, гнездо
| Контакты | Функция | Описание |
| 1, 7, 16 | Дистанционное вкл./выкл. | Каждый модуль может включаться и отключаться отдельно по электрическому сигналу или сухому контакту между ON/OFF A, B, C и +5V-AUX. Короткое замыкание — включено, разомкнуто — выключено. |
| 2, 8, 17 | Сигнал исправности входной сети | Низкий уровень при входном напряжении не менее 87 В действующего значения; высокий уровень при входном напряжении не более 75 В действующего значения. |
| 3, 9, 18 | Сигнал исправности выхода | Высокий уровень при выходном напряжении не более 80% ±5% от номинального; низкий уровень при выходном напряжении не менее 80% ±5% от номинального. |
| 4, 10, 19 | PV | Подключение для программирования выходного напряжения. |
| 5, 11, 20 | Сигнал перегрева | Высокий уровень при превышении порога температурной сигнализации; низкий уровень при нормальной температуре. |
| 6, 12, 21 | Сигнал отказа вентилятора | Высокий уровень при отказе внутреннего вентилятора; низкий уровень при нормальной работе вентилятора. |
| 13 | +5V-AUX | Вспомогательное напряжение 4,5...5,5 В относительно GND-AUX, максимальный ток 0,3 А. Имеются встроенные OR-ing диоды. Выход не управляется сигналом дистанционного включения и отключения. |
| 14 | +12V-AUX | Вспомогательное напряжение 10,8...13,2 В относительно GND-AUX, максимальный ток 0,8 А. Имеются встроенные OR-ing диоды. Выход не управляется сигналом дистанционного включения и отключения. |
| 15 | GND-AUX | Общий вывод вспомогательных цепей. Сигнальная земля изолирована от силовых выходов +V и -V. |
| 22 | +S | Положительный вывод удаленного измерения. |
| 23 | -S | Отрицательный вывод удаленного измерения. |
| 24 | +V(signal) | Положительный сигнальный вывод выходного напряжения. Только для локального измерения, не предназначен для прямого подключения к нагрузке. |
| 25 | -V(signal) | Отрицательный сигнальный вывод выходного напряжения. Только для локального измерения, не предназначен для прямого подключения к нагрузке. |
Разъем JK1, RJ45, 8 контактов
| Контакты | Функция | Описание |
| 1, 2 | DA, DB | Дифференциальный цифровой сигнал для параллельного управления. |
| 3 | -V(signal) | Отрицательный сигнальный вывод выходного напряжения для параллельного управления; не предназначен для прямого подключения к нагрузке. |
| 4 | CONTROL | Вход дистанционного включения и отключения, используемый в интерфейсе PMBus. |
| 5 | NC | Резерв, без использования. |
| 6 | SDA | Линия последовательных данных интерфейса PMBus. |
| 7 | SCL | Линия последовательной тактовой синхронизации интерфейса PMBus. |
| 8 | GND-AUX | Общий вывод вспомогательных цепей; сигнальная земля изолирована от силовых выходов. |
Индикация состояния
| Функция | Цвет светодиода | Условие | Уровень сигнала | Состояние выхода источника |
| AC-OK | Зеленый | Входное напряжение не менее 87 В | 0...0,5 В | Включен |
| AC-NG | Красный | Входное напряжение не более 75 В | 4,5...5,5 В | Выключен |
| DC-OK | Зеленый | Выходное напряжение не менее 80% ±5% от номинального | 0...0,5 В | Включен |
| DC-NG | Красный | Выходное напряжение не более 80% ±5% от номинального | 4,5...5,5 В | Включен |
| T-OK | Зеленый | Внутренняя температура в допустимых пределах | 0...0,5 В | Включен |
| T-ALARM | Красный | Превышение порога температурной сигнализации | 4,5...5,5 В | Выключен |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- При параллельной работе более одной стоечной полки пульсации выходного напряжения при малой нагрузке могут быть выше нормируемого значения. После увеличения нагрузки более чем до 10% уровень пульсаций возвращается к нормальному.
- Допуск включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Все испытания на электромагнитную совместимость выполнялись при монтаже устройства на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки. Для уточнения следует учитывать статические характеристики.
- Выходы всех модулей RCP-2000 в полке соединены параллельно.
- Из-за разброса параметров компонентов возможно, что часть параллельно включенных модулей достигнет ограничения по току раньше других, а остальные перейдут в режим перегрузки при полной нагрузке. Если при параллельной работе возникают условия перегрузки, рекомендуется снизить суммарный выходной ток на 10%.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором.
