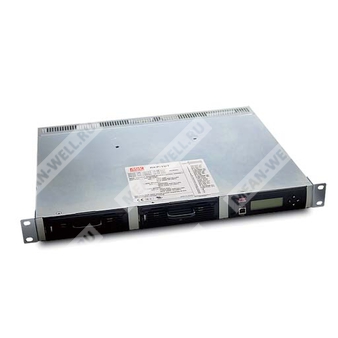

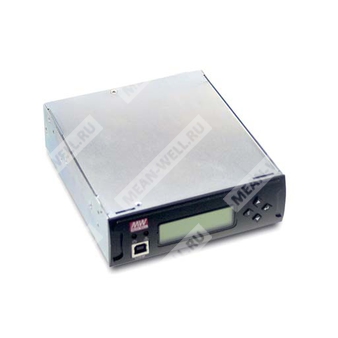

RKP-CMU1 - модуль управления и мониторинга для стоечных систем электропитания серии RKP-1U с локальным и удаленным доступом.
Назначение
RKP-CMU1 представляет собой полностью цифровой блок управления и мониторинга, предназначенный для применения в составе стоечной системы питания RKP-1U. Устройство обеспечивает контроль параметров силовых модулей по интерфейсу PMBus, локальную индикацию на встроенном ЖК-дисплее, управление выходными параметрами, ведение журналов событий и данных, а также передачу информации на ПК через USB, RS-232 или Ethernet.
Основные особенности
- Низкопрофильное исполнение для монтажа в стойку 19 дюймов, высота 1U.
- Фронтальная ЖК-индикация и кнопки управления для локального обслуживания без применения ПК.
- Интерфейсы USB, RS-232 и Ethernet для локального подключения к ПК либо удаленного мониторинга и управления через GSM-модем.
- Журнал аварий и событий с отметкой времени и даты.
- Программное обеспечение обмена с ПК под Windows.
- Удобное подключение проводов на задней панели.
- Четыре пользовательски программируемых релейных выхода для традиционного дистанционного мониторинга или выдачи предупредительной сигнализации.
Области применения
- Промышленная автоматизация.
- Системы распределенной архитектуры электропитания.
- Решения для беспроводной связи и телекоммуникаций.
- Резервированные системы электропитания.
- Системы зарядки электромобилей.
- Системы источников тока.
Описание функционирования
RKP-CMU1 обеспечивает управление и мониторинг параметров силовых модулей через PMBus. Персональный компьютер может управлять всей системой через USB, RS-232 или Ethernet. Устройство контролирует выходное напряжение, выходной ток, внутреннюю температуру, состояние, серийный номер и версию встроенного программного обеспечения силовых модулей.
Блок может включать и выключать источники питания совместно либо раздельно, используя контакт ON/OFF разъема CN500, сигнал CONTROL разъема JK1 либо команду OPERATION по PMBus. По PMBus допускается регулировка выходного напряжения и уровня защиты от перегрузки силовых модулей.
Встроенные часы реального времени используются для отображения текущих даты и времени, а также для формирования временных меток в журналах. Регистратор данных сохраняет рабочие параметры при функционировании системы. Емкость журнала данных составляет 1000 записей, интервал регистрации программируется от 1 до 60 минут. Журнал событий хранит состояния системы в моменты появления и снятия аварий. Емкость журнала событий составляет 600 записей.
В устройстве реализованы 4 реле, каждое имеет контакты нормально открытый, нормально закрытый и общий на клеммной колодке. Условия их срабатывания программируются пользователем для гибкой интеграции, включая системы зарядных устройств и управления генераторными установками.
Расшифровка партномера
| Элемент | Значение |
| RKP | Серия стоечной системы питания |
| CMU | Control and Monitor Unit, модуль управления и мониторинга |
| 1 | Исполнение/версия модуля CMU1 для системы RKP-1U |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 12...15 В постоянного тока |
| Потребляемый ток | 1 А при 12 В постоянного тока |
| Потребляемый ток | 0,8 А при 15 В постоянного тока |
| Вход контроля | сигнал PMBus |
Параметры индикации, контроля и интерфейсов
| Параметр | Значение |
| Дисплей | ЖК-дисплей 16x2, буквенно-цифровая матрица / отображение на веб-странице ПК |
| Отображаемые параметры | выходное напряжение, ток нагрузки, температура, входное напряжение |
| Управляемые параметры | выходное напряжение, ограничение тока, включение/выключение |
| Интерфейсы связи | USB, RS-232, Ethernet |
| Поддерживаемые силовые модули | RCP-1600, RCP-2000, DRP-3200 |
| Скорость шины PMBus | до 100 кГц |
| Версия PMBus | Rev. 1.1 |
Параметры выходов и сигнализации
| Параметр | Значение |
| Цифровой индикатор | отображение выходного напряжения постоянного тока, тока и внутренней температуры |
| Светодиодная индикация | зеленый: питание включено; красный: авария |
| Релейные выходы | 4 программируемых пользователем реле |
| Максимальная коммутационная способность контактов реле | 30 В постоянного тока / 1 А, активная нагрузка |
Параметры условий эксплуатации
| Параметр | Значение |
| Рабочая температура | -25...+70 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95 % относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Параметры электрической прочности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | соответствие EN55032 (CISPR32), BS EN/BS EN, кондуктивные помехи класс B, излучаемые помехи класс A; EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-6-1, BS EN/BS EN/BS EN, BS EN/EN55035, EAC TP TC 020 |
| Испытательное напряжение между входом и выходом | 3 кВ переменного тока |
| Испытательное напряжение между входом и корпусом | 2 кВ переменного тока |
| Испытательное напряжение между выходом и корпусом | 0,7 кВ постоянного тока |
| Сопротивление изоляции между входом и выходом | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Сопротивление изоляции между входом и корпусом | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Сопротивление изоляции между выходом и корпусом | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 671,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 110,5 тыс. ч минимум |
| Габаритные размеры | 147,5 x 127 x 41 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,8 кг; 0,79 куб. фута |
Программируемые функции реле
| Функция | Подфункция | Контролируемый модуль | Параметр |
| Авария | Любая авария | не применяется | не применяется |
| Авария | Защита от перенапряжения | не применяется | не применяется |
| Авария | Защита от перегрузки | не применяется | не применяется |
| Авария | Короткое замыкание | не применяется | не применяется |
| Авария | Защита от перегрева | не применяется | не применяется |
| Авария | Высокая температура | не применяется | не применяется |
| Авария | Пропадание сети переменного тока | не применяется | не применяется |
| Авария | Блокировка вентилятора | не применяется | не применяется |
| Авария | Ошибка PMBus | не применяется | не применяется |
| Включение источника питания | Немедленно | PSU0...31 | 0 с |
| Включение источника питания | С задержкой | PSU0...31 | 1...600 с |
| Выключение источника питания | Немедленно | PSU0...31 | 0 с |
| Выключение источника питания | С задержкой | PSU0...31 | 1...600 с |
| Цифровой вход | D-IN1...D-IN4 | не применяется | не применяется |
Назначение выводов разъема CN500
| Контакты | Сигнал | Назначение |
| 1, 7 | ON/OFF | Раздельное включение и выключение каждого модуля сигналом или сухим контактом между ON/OFF A,B и +5V-AUX. Короткое замыкание: включено. Разомкнуто: выключено. |
| 2, 8 | AC-OK | Низкий уровень при входном напряжении не менее 87 В действующего значения. Высокий уровень при входном напряжении не более 75 В действующего значения. |
| 3, 9 | DC-OK | Высокий уровень при Vout не более 80 ±5 %. Низкий уровень при Vout не менее 80 ±5 %. |
| 4, 10 | PV | Подключение для подстройки выходного напряжения в пределах допустимого диапазона. |
| 5, 11 | T-ALARM | Высокий уровень при превышении внутренней температурой предела тревоги. Низкий уровень при температуре ниже предела. |
| 6, 12 | FAN FAIL | Высокий уровень при отказе внутреннего вентилятора. Низкий уровень при нормальной работе вентилятора. |
| 13 | +5V-AUX | Вспомогательный выход 4,5...5,5 В, относительно GND-AUX, максимальный ток 0,3 А, с встроенными OR-ing диодами, не управляется удаленным ON/OFF. |
| 14 | +12V-AUX | Вспомогательный выход 10,8...13,2 В, относительно GND-AUX, максимальный ток 0,8 А, с встроенными OR-ing диодами, не управляется удаленным ON/OFF. |
| 15 | GND-AUX | Общий провод вспомогательного питания, изолирован от выходных клемм +V и -V. |
| 16...21 | Не используется | Не используется. |
| 22 | +S | Положительный провод дистанционного измерения. Должен подключаться к положительной клемме нагрузки. Максимальная компенсация падения напряжения по линии 0,5 В. |
| 23 | -S | Отрицательный провод дистанционного измерения. Должен подключаться к отрицательной клемме нагрузки. Максимальная компенсация падения напряжения по линии 0,5 В. |
| 24 | +V(signal) | Положительное выходное напряжение. Только для локального измерения, не для непосредственного подключения к нагрузке. |
| 25 | -V(signal) | Отрицательное выходное напряжение. Только для локального измерения, не для непосредственного подключения к нагрузке. |
Назначение выводов разъема JK1
| Контакты | Сигнал | Назначение |
| 1, 2 | DA, DB | Дифференциальный цифровой сигнал для параллельного управления. |
| 3 | -V(signal) | Отрицательное выходное напряжение. Для параллельной работы не допускается прямое подключение к нагрузке. |
| 4 | CONTROL | Сигнал удаленного включения/выключения для интерфейса PMBus. |
| 5 | Не используется | Не используется. |
| 6 | SDA | Линия данных интерфейса PMBus. |
| 7 | SCL | Линия тактирования интерфейса PMBus. |
| 8 | GND-AUX | Общий провод вспомогательного питания, изолирован от выходных клемм +V и -V. |
Назначение выводов разъема CN502
| Контакты | Сигнал | Назначение |
| 1, 4, 6, 7, 8, 9 | Не используется | Не используется. |
| 2 | RXD | Линия приема интерфейса RS-232. |
| 3 | TXD | Линия передачи интерфейса RS-232. |
| 4 | GND-FG | Общий провод RS-232, соединен с защитным заземлением и изолирован от -V и GND-AUX. |
Назначение выводов разъема CN503
| Контакты | Сигнал | Назначение |
| 1, 3, 5, 7 | D-IN1, D-IN2, D-IN3, D-IN4 | Изолированные цифровые входы относительно GND-FG. Разомкнуто относительно GND-FG или +5 В: логическая 1. Замкнуто на GND-FG или 0 В: логический 0. |
| 2, 4, 6, 8 | GND-FG | Общий провод цифровых входов, соединен с FG и изолирован от -V и GND-AUX. |
Назначение выводов разъема JK500
| Контакты | Сигнал | Назначение |
| 1, 2 | TX+/TX- | Линии передачи интерфейса Ethernet. |
| 3, 6 | RX+/RX- | Линии приема интерфейса Ethernet. |
| 4, 5, 7, 8 | Не используется | Не используется. |
Назначение выводов клеммной колодки TB4
| Контакты | Сигнал | Назначение |
| 1, 4, 7, 10 | Relay-NO | Нормально открытые контакты программируемых реле. |
| 2, 5, 8, 11 | Relay-NC | Нормально закрытые контакты программируемых реле. |
| 3, 6, 9, 12 | Relay-COM | Общие контакты реле. |
Назначение выводов входного разъема SK100
| Контакт | Сигнал | Назначение |
| 1 | +VIN | Положительный вход питания RKP-CMU1. |
| 2 | -VIN | Отрицательный вход питания RKP-CMU1. |
Механические характеристики
| Параметр | Значение |
| Исполнение корпуса | Case No. 959A |
| Габариты корпуса | 147,5 x 127 x 41 мм |
| Монтажные отверстия | 2 отверстия под винт M3, максимальная глубина вворачивания 6 мм |
| Рекомендуемый момент затяжки | 6...8 кгс·см |
Примечания
- ЖК-дисплей может замедляться или зависать при температуре ниже 0 °C.
- Разъем SK100 и все сигнальные разъемы, за исключением CN502, CN503 и USB, рассматриваются как выходные цепи.
- Рекомендуется использовать сетевые адаптеры MEAN WELL серий GS12, GS15, GS18, GE12, GE18, GST18.
- Изделие рассматривается как компонент, который устанавливается в конечное оборудование. Испытания на электромагнитную совместимость выполнялись при монтаже устройства на металлической пластине размером 720 x 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Снижение допустимой температуры окружающей среды при эксплуатации на высоте более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Максимальное количество силовых модулей, которыми может управлять и которые может контролировать RKP-CMU1, следует уточнять по спецификациям соответствующих моделей PSU.
- Из-за вопросов совместимости между старыми и новыми версиями встроенного программного обеспечения RKP-CMU1 и PSU при выборе стоечного блока питания необходимо учитывать ревизии встроенного программного обеспечения PSU и RKP-CMU1.
