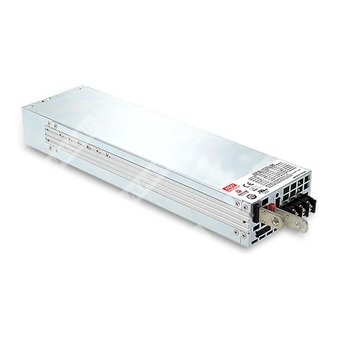

RPB-1600-24-CAN - интеллектуальное одно выходное зарядное устройство мощностью 1600 Вт для 24 В аккумуляторных систем с поддержкой CANBus.
Описание
RPB-1600-24-CAN представляет собой AC/DC зарядное устройство серии RPB-1600 номинальной мощностью 1,6 кВт с одним выходом, предназначенное для заряда 24-вольтовых аккумуляторных батарей. Модель рассчитана на применение с свинцово-кислотными аккумуляторами типов Gel, flooded и AGM, а также с литий-ионными батареями, включая литий-железо-фосфатные и литий-марганцевые системы.
Устройство содержит встроенные трехстадийные зарядные кривые для свинцово-кислотных батарей. Благодаря цифровому интерфейсу связи доступна дополнительная настройка зарядной кривой для других химических систем. В исполнении RPB-1600-24-CAN используется интерфейс CANBus. Охлаждение реализовано встроенным вентилятором с термостатическим управлением. Предусмотрен комплекс защит и функций мониторинга, ориентированный на промышленную электронику, резервное питание, транспортные и энергетические системы.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RPB | Серия интеллектуальных зарядных устройств аккумуляторов |
| 1600 | Номинальная выходная мощность 1600 Вт |
| 24 | Номинальное напряжение аккумуляторной системы 24 В |
| CAN | Исполнение с интерфейсом CANBus |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов Gel, flooded и AGM, а также для литий-ионных аккумуляторов на основе литий-железа и литий-марганца.
- Встроенные стандартные трехстадийные зарядные кривые и возможность программирования зарядной кривой.
- Встроенный интерфейс I²C, протокол PMBus; для данного исполнения предусмотрен протокол CANBus.
- Универсальный вход переменного тока полного диапазона.
- Стойкость к входному импульсному перенапряжению 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.

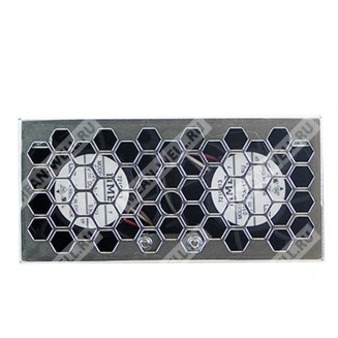

- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программирование выходного напряжения и выходного тока.
- Встроенный OR-ing FET.
- Активное распределение тока при параллельной работе до 4800 Вт по схеме 2+1.
- Защиты: понижение напряжения батареи, отсутствие подключения батареи, короткое замыкание, перенапряжение, перегрев.
- Опциональное защитное конформное покрытие.
Области применения
- Крупные системы DC UPS и системы аварийного резервирования.
- Морские зарядные модули для аккумуляторных батарей.
- Зарядные станции для электрических скутеров и электротранспорта.
- Системы очистки сточных вод.
- Электролизные установки.
Выходные параметры
| Параметр | Значение |
| Модель | RPB-1600-24-CAN |
| Номинальное напряжение системы | 24 В |
| Напряжение форсированного заряда | 28,8 В |
| Напряжение подзаряда | 27,6 В |
| Ток заряда в режиме постоянного тока по умолчанию | 55 А |
| Диапазон регулировки напряжения | 23,5 ... 30 В |
| Рекомендуемая емкость аккумуляторной батареи | 180 ... 550 А·ч |
| Ток утечки со стороны батареи, типовое значение | < 45 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В AC; 250 ... 370 В DC |
| Диапазон входной частоты | 47 ... 63 Гц |
| Коэффициент мощности, типовое значение | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовое значение | 92,5 % |
| Потребляемый ток по входу, типовое значение | 15 А при 115 В AC; 8 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при холодном старте и 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита по перенапряжению | 31,5 ... 37,5 В |
| Режим защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита по перегреву | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Дистанционное включение и выключение | Электрическим сигналом или сухим контактом; включение при замыкании, выключение при размыкании |
| Программирование выходного напряжения | Регулировка в пределах 75 ... 125 % от номинального выходного напряжения |
| Программирование выходного тока | Регулировка в пределах 20 ... 100 % от номинального тока |
| Локальная регулировка | Встроенный подстроечный резистор SVR |
| Температурная компенсация | -3 мВ на °C на элемент; для 24 В системы принимается 12 элементов |
| Сигналы аварии | Изолированные выходные сигналы T-ALARM и DC OK |
| Интерфейс связи | CANBus |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30 ... +70 °C |
| Рабочая влажность | 20 ... 90 % RH, без конденсации |
| Температура хранения | -40 ... +85 °C |
| Влажность хранения | 10 ... 95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 % на °C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70 % RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, CISPR32: кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; EAC TP TC 020 |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 457,7 тыс. ч минимум по Telcordia SR-332; 100,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 300 × 85 × 41 мм |
| Масса | 2,1 кг |
| Упаковка | 6 шт., 13,6 кг, 1,25 куб. фута |
Зарядные кривые и режимы заряда для 24 В исполнения
По умолчанию используется трехстадийный алгоритм заряда: участок постоянного тока, затем участок постоянного напряжения, затем подзаряд. Светодиодная индикация: оранжевый цвет соответствует стадиям 1 и 2, зеленый — стадии 3.
| Режим | Напряжение форсированного заряда | Напряжение подзаряда | Ток |
| По умолчанию, программируемый | 28,8 В | 27,6 В | 55 А |
| Предустановленный для Gel | 28,0 В | 27,2 В | 55 А |
| Предустановленный для flooded | 28,4 В | 26,8 В | 55 А |
| Предустановленный для AGM | 29,0 В | 27,0 В | 55 А |
Светодиодная индикация
| Индикация | Состояние |
| Зеленый | Подзаряд, стадия 3 |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Красный | Аномальное состояние: защита по перегреву, защита по перегрузке, отказ вентилятора, превышение времени заряда |
| Красный мигающий | Внутренняя температура достигла 60 °C; устройство продолжает нормальную работу без перехода в защиту по перегреву, при этом через интерфейс передается сигнал тревоги |
Программирование выходного напряжения и тока
Выходное напряжение может регулироваться как встроенным подстроечным резистором, так и подачей внешнего напряжения на вход программирования напряжения. Выходной ток регулируется подачей внешнего напряжения на вход программирования тока. Зависимости регулировки имеют нелинейный характер.
| Функция | Диапазон |
| Программирование напряжения | 75 ... 125 % от номинального выходного напряжения |
| Программирование тока | 20 ... 100 % от номинального выходного тока |
Параллельная работа
Устройство поддерживает встроенную функцию активного распределения тока и может работать параллельно с двумя или тремя модулями. Максимальная суммарная выходная мощность достигает 4800 Вт. Для параллельной работы должны использоваться короткие проводники большого сечения, а разброс выходных напряжений между параллельными устройствами должен быть менее 0,2 В.
| Параметр | Значение |
| Максимальное число модулей в параллели | 3 |
| Формула максимального суммарного выходного тока | Номинальный ток одного модуля × число модулей × 0,9 |
| Особенность на малой нагрузке | При суммарном токе менее 5 % от суммарного номинального тока распределение тока может быть несбалансированным |
Механические данные
| Параметр | Значение |
| Габариты корпуса | 300 × 85 × 41 мм |
| Высота | 41 мм, исполнение 1U |
| Рекомендуемый размер винта, отверстие 1 | M3 |
| Максимальная глубина вворачивания, отверстие 1 | 4 мм |
| Рекомендуемый момент затяжки, отверстие 1 | 6 ... 8 кгс·см |
| Рекомендуемый размер винта, отверстие 2 | M4 |
| Максимальная глубина вворачивания, отверстие 2 | 5 мм |
| Рекомендуемый момент затяжки, отверстие 2 | 7 ... 10 кгс·см |
Назначение выводов входа AC
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Назначение выводов разъема CN1
| Вывод | Сигнал | Описание |
| 1 | +12V-AUX | Вспомогательный выход 10,6 ... 13,2 В относительно GND-AUX, максимальный ток 0,8 А, имеет встроенные OR-ing диоды и не управляется входом дистанционного включения |
| 2 | GND-AUX | Общий провод вспомогательного питания, изолирован от выходных клемм |
| 3 | +5V-AUX | Вспомогательный выход 4,5 ... 5,5 В относительно GND-AUX, максимальный ток 0,3 А, имеет встроенные OR-ing диоды и не управляется входом дистанционного включения |
| 4 | Remote ON-OFF | Дистанционное включение и выключение; короткое замыкание с +5V-AUX — включено, разомкнуто — выключено; максимальное входное напряжение 5,5 В |
| 5 | DC-OK | Изолированный сигнал состояния выхода и защиты по низкому напряжению батареи; высокий уровень 3,5 ... 5,5 В при Vout ≤ 16 В ±1 В, низкий уровень -0,5 ... 0,5 В при Vout ≥ 16 В ±1 В; максимальный ток источника 10 мА |
| 6 | T-ALARM | Изолированный аварийный температурный сигнал; высокий уровень 3,5 ... 5,5 В при превышении температурного предела или отказе вентилятора, низкий уровень -0,5 ... 0,5 В в нормальном режиме; максимальный ток источника 10 мА |
| 7 | A0 | Адресная линия интерфейса PMBus/CANBus |
| 8 | A1 | Адресная линия интерфейса PMBus/CANBus |
| 9 | A2 | Адресная линия интерфейса PMBus/CANBus |
| 10 | D0 | Управление механизмом заряда; определяет использование зарядной кривой или управление через PMBus, PV/PC либо SVR |
| 11 | PC | Вход программирования выходного тока |
| 12 | PV | Вход программирования выходного напряжения |
| 13 | +V Signal | Сигнал положительного выходного напряжения; не предназначен для непосредственного подключения к нагрузке |
| 14 | -V Signal | Сигнальный отрицательный вывод; используется как опорный для функций, не предназначен для непосредственного подключения к нагрузке |
| 15 | RTH+ | Подключение датчика температуры NTC 5 кОм для температурной компенсации напряжения заряда |
| 16 | RTH- | Подключение датчика температуры NTC 5 кОм для температурной компенсации напряжения заряда |
Назначение выводов разъема CN500 для исполнения CAN
| Вывод | Сигнал | Описание |
| 1, 2 | DA | Дифференциальный цифровой сигнал для управления параллельной работой |
| 3, 4 | DB | Дифференциальный цифровой сигнал для управления параллельной работой |
| 5, 6 | -V Signal | Сигнальный отрицательный вывод, используется как функциональная опора, не подключается непосредственно к нагрузке |
| 7 | CANH | Линия данных интерфейса CANBus |
| 8 | CANL | Линия данных интерфейса CANBus |
Назначение переключателя SW1
| Элемент | Назначение |
| SW1, выводы 1 и 2 | Выбор оконечного резистора для сигналов DA/DB и функции параллельной работы |
Примечания
- Для различных аккумуляторных батарей может потребоваться модификация спецификации зарядного устройства. Для согласования параметров следует учитывать требования производителя аккумулятора и производителя устройства.
- Если иное не указано, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Указанный диапазон емкости аккумуляторной батареи является рекомендуемым. Максимально допустимый зарядный ток должен согласовываться с рекомендациями производителя батареи.
- При низком входном напряжении может требоваться снижение допустимой нагрузки. Необходимо учитывать кривую дерейтинга.
- Функции PV и PC применяются, когда пользователь не работает через PMBus или CANBus. Функции SVR применяются, когда не используются PMBus, CANBus и PV/PC.
- Зарядное устройство рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по ЭМС выполнялись при монтаже устройства на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- При рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
- При заряде свинцово-кислотной батареи или батареи без BMS после полного заряда необходимо использовать автоматический выключатель для разъединения зарядного устройства и аккумулятора.
