RPB-1600-48-CAN
нет на складе

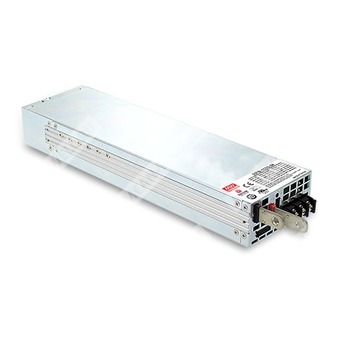

RPB-1600-48-CAN - интеллектуальное зарядное устройство мощностью 1600 Вт для аккумуляторных систем 48 В с поддержкой CANBus, программируемого напряжения и тока.
Описание
RPB-1600-48-CAN представляет собой интеллектуальное одноканальное AC/DC зарядное устройство серии RPB-1600, предназначенное для заряда аккумуляторных батарей номинального класса 48 В. Устройство выполнено в корпусе высотой 1U и обеспечивает выходную мощность до 1600 Вт при высокой удельной мощности до 25 Вт/дюйм³.
Модель ориентирована на работу с свинцово-кислотными аккумуляторами типов Gel, Flooded и AGM, а также с литий-ионными аккумуляторами, включая литий-железо-фосфатные и литий-марганцевые системы. Встроены три зарядные кривые, а также предусмотрена возможность программирования параметров заряда. Для исполнения RPB-1600-48-CAN интерфейс связи реализован по CANBus.
Зарядное устройство оснащено активной коррекцией коэффициента мощности, принудительным воздушным охлаждением встроенными вентиляторами, встроенным OR-ing FET, функцией активного распределения тока при параллельной работе и набором защит по напряжению, температуре и состоянию батареи.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RPB | Серия интеллектуальных зарядных устройств аккумуляторных батарей |
| 1600 | Номинальная выходная мощность 1600 Вт |
| 48 | Номинальное выходное напряжение класса 48 В |
| CAN | Исполнение с интерфейсом связи CANBus |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов типов Gel, Flooded и AGM, а также для литий-ионных аккумуляторов на основе литий-железо-фосфата и литий-марганцевых систем.
- Встроенные стандартные трехстадийные зарядные кривые и программируемая зарядная кривая.
- Встроенный интерфейс I²C, протокол PMBus; для исполнения CAN предусмотрен протокол CANBus.
- Универсальный вход переменного тока с полным диапазоном напряжений.
- Устойчивость к входному импульсному перенапряжению до 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.

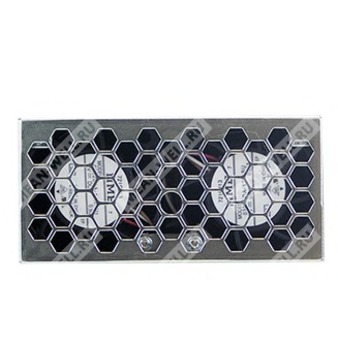

- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемые выходное напряжение и выходной ток.
- Встроенный OR-ing FET.
- Активное распределение тока при параллельной работе до 4800 Вт по схеме 2+1.
- Защиты: пониженное напряжение батареи, отсутствие подключения батареи, короткое замыкание, перенапряжение, перегрев.
- Опциональное защитное конформное покрытие.
Области применения
- Крупные системы DC UPS и системы аварийного резервирования.
- Морские зарядные модули аккумуляторных батарей.
- Зарядные станции для электрических скутеров и электротранспорта.
- Системы очистки сточных вод.
- Электролизные установки.
Параметры выходной части
| Параметр | Значение для RPB-1600-48-CAN |
| Номинальное выходное напряжение | 48 В |
| Выходная мощность | 1600 Вт |
| Напряжение ускоренного заряда по умолчанию | 57,6 В |
| Напряжение поддерживающего заряда по умолчанию | 55,2 В |
| Постоянный ток заряда по умолчанию | 27,5 А |
| Диапазон регулировки напряжения | 47,5 ~ 58,8 В |
| Рекомендуемая емкость батареи | 90 ~ 270 А·ч |
| Ток утечки от батареи, типовое значение | <45 мА |
| Допустимая регулировка выходного напряжения | 75 ~ 125 % от номинального выходного напряжения |
| Регулировка выходного тока | 20 ~ 100 % от номинального тока |
| Регулировка напряжения встроенным подстроечным резистором | Да, SVR |
Предустановленные зарядные кривые для исполнения 48 В
| Тип батареи / режим | Напряжение ускоренного заряда | Напряжение поддерживающего заряда | Ток заряда по умолчанию |
| По умолчанию, программируемый | 57,6 В | 55,2 В | 27,5 А |
| Gel, предустановленный | 56 В | 54,4 В | 27,5 А |
| Flooded, предустановленный | 56,8 В | 53,6 В | 27,5 А |
| AGM, предустановленный | 58 В | 54 В | 27,5 А |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 250 ~ 370 В DC |
| Диапазон частоты входной сети | 47 ~ 63 Гц |
| Коэффициент мощности, типовое значение | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовое значение | 93,5 % |
| Входной ток, типовое значение | 15 А при 115 В AC; 8,5 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перенапряжения | 63 ~ 75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дополнительные защиты | Пониженное напряжение батареи, отсутствие подключения батареи, короткое замыкание |
Функциональные возможности
| Параметр | Значение |
| Интерфейс связи | CANBus |
| Удаленное включение/выключение | Электрическим сигналом или сухим контактом; включено при замыкании, выключено при размыкании |
| Программирование выходного напряжения | Через внешний управляющий сигнал, PMBus/CANBus, а также встроенный регулятор SVR; см. руководство по функциям |
| Программирование выходного тока | Через внешний управляющий сигнал и интерфейс связи; см. руководство по функциям |
| Температурная компенсация | -3 мВ/°C/элемент; для 48 В используется 24 элемента |
| Сигнализация | Изолированные сигналы T-ALARM и DC OK |
| Вспомогательное питание | 5 В / 0,3 А; 12 В / 0,8 А |
Логика индикации и сигналов
| Индикация / сигнал | Состояние |
| Зеленый светодиод | Режим поддерживающего заряда, стадия 3 |
| Оранжевый светодиод | Идет заряд, стадия 1 или стадия 2 |
| Красный светодиод | Аварийное состояние: защита по перегреву, перегрузке, отказ вентилятора, тайм-аут заряда |
| Красный мигающий светодиод | Внутренняя температура достигла 60 °C, устройство продолжает нормальную работу без входа в режим защиты по перегреву; одновременно формируется сигнал тревоги |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; EAC TP TC 020 |
Надежность, конструктивное исполнение и упаковка
| Параметр | Значение |
| MTBF | 457,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 100,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 300 × 85 × 41 мм |
| Масса | 2,1 кг |
| Упаковка | 6 шт.; 13,6 кг; 1,25 куб. фута |
Механические данные и монтаж
| Параметр | Значение |
| Исполнение корпуса | Case No.250 |
| Высота | 41 мм, формат 1U |
| Рекомендуемый винт для отверстия 1 | M3 |
| Максимальная глубина вворачивания для отверстия 1 | 4 мм |
| Рекомендуемый момент затяжки для отверстия 1 | 6 ~ 8 кгс·см |
| Рекомендуемый винт для отверстия 2 | M4 |
| Максимальная глубина вворачивания для отверстия 2 | 5 мм |
| Рекомендуемый момент затяжки для отверстия 2 | 7 ~ 10 кгс·см |
| Охлаждение | Направленный воздушный поток, встроенные вентиляторы |

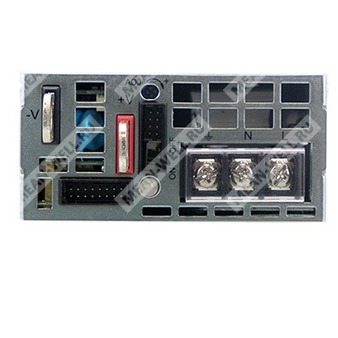

Назначение выводов входа переменного тока
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Назначение выводов управляющего разъема CN1
| Номер вывода | Функция | Описание |
| 1 | +12V-AUX | Вспомогательное выходное напряжение 10,6 ~ 13,2 В относительно GND-AUX, максимальный ток нагрузки 0,8 А, встроены OR-ing диоды, не управляется входом удаленного включения/выключения |
| 2 | GND-AUX | Общий провод вспомогательного питания, изолирован от силовых выходов +V и -V |
| 3 | +5V-AUX | Вспомогательное выходное напряжение 4,5 ~ 5,5 В относительно GND-AUX, максимальный ток нагрузки 0,3 А, встроены OR-ing диоды, не управляется входом удаленного включения/выключения |
| 4 | Remote ON-OFF | Удаленное включение/выключение по электрическому сигналу или сухому контакту между выводом Remote ON-OFF и +5V-AUX; замкнуто 4,5 ~ 5,5 В — включено, разомкнуто -0,5 ~ 0,5 В — выключено; максимальное входное напряжение 5,5 В |
| 5 | DC-OK | Изолированный выходной сигнал состояния; низкий уровень при Vout ≥ 32 В ±1 В, высокий уровень при Vout ≤ 32 В ±1 В; максимальный ток источника 10 мА; связан с защитой по низкому напряжению батареи |
| 6 | T-ALARM | Изолированный выходной сигнал температуры; высокий уровень 3,5 ~ 5,5 В при превышении температурного порога или отказе вентилятора, низкий уровень -0,5 ~ 0,5 В при нормальной температуре и штатной работе вентилятора; максимальный ток источника 10 мА |
| 7, 8, 9 | A0, A1, A2 | Адресные линии интерфейса PMBus/CANBus |
| 10 | D0 | Управление механизмом заряда; определяет использование зарядной кривой либо управление через PMBus, PV/PC или SVR |
| 11 | PC | Вход программирования выходного тока |
| 12 | PV | Вход программирования выходного напряжения |
| 13 | +V Signal | Положительный сигнальный вывод выходного напряжения; не предназначен для непосредственного подключения к нагрузке |
| 14 | -V Signal | Отрицательный сигнальный вывод выходного напряжения; опорный для функциональных цепей, не предназначен для непосредственного подключения к нагрузке |
| 15 | RTH+ | Подключение термодатчика NTC 5 кОм для температурной компенсации зарядного напряжения |
| 16 | RTH- | Подключение термодатчика NTC 5 кОм для температурной компенсации зарядного напряжения |
Назначение выводов разъема CN500 для параллельной работы и связи
| Номер вывода | Функция | Описание |
| 1, 2 | DA | Дифференциальный цифровой сигнал для параллельного управления |
| 3, 4 | DB | Дифференциальный цифровой сигнал для параллельного управления |
| 5, 6 | -V Signal | Отрицательный сигнальный вывод выходного напряжения; используется как опорный, не предназначен для подключения непосредственно к нагрузке |
| 7 | CANH | Линия данных интерфейса CANBus |
| 8 | CANL | Линия данных интерфейса CANBus |
Переключатель SW1
| Элемент | Функция | Описание |
| SW1, выводы 1,2 | Терминирующее сопротивление | Переключатель выбора терминального резистора для сигналов DA/DB и функции параллельной работы |
Параллельная работа
Устройство имеет встроенную функцию активного распределения тока и допускает параллельное соединение до 3 модулей для увеличения выходной мощности.
| Параметр | Значение |
| Максимальное число модулей в параллель | 3 |
| Максимальная суммарная мощность | До 4800 Вт |
| Формула максимального выходного тока при параллельной работе | (Номинальный ток одного модуля) × (Число модулей) × 0,9 |
| Требование по разбросу выходных напряжений между параллельными модулями | Менее 0,2 В |
| Особенность при малом токе | При суммарном токе менее 5 % от общего номинального тока токораспределение может быть несбалансированным |
| Требование к соединительным проводам | Использовать короткие провода большого сечения; при большой длине линий CN500 скручивать проводники попарно для снижения помех |
Управление по внешнему напряжению
| Функция | Описание |
| Программирование напряжения | Осуществляется подачей внешнего напряжения на вывод PV относительно -V Signal; характеристика нелинейная |
| Программирование тока | Осуществляется подачей внешнего напряжения на вывод PC относительно -V Signal; диапазон регулировки 20 ~ 100 %; характеристика нелинейная |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение спецификации зарядного устройства. Для уточнения параметров необходимо согласование с производителем аккумулятора и производителем устройства.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Указанный диапазон рекомендуемой емкости батареи является рекомендуемым производителем зарядного устройства. Допустимый максимальный ток заряда следует согласовывать с производителем аккумулятора.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтинга.
- Функции PV/PC применяются, когда пользователь не работает через PMBus/CANBus. Функции SVR применяются, когда не используется ни PMBus/CANBus, ни PV/PC.
- Зарядное устройство рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже устройства на металлической пластине размером 720 × 360 мм толщиной 1 мм. Для конечного изделия требуется повторное подтверждение соответствия требованиям ЭМС.
- При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентиляторным охлаждением.
- При заряде свинцово-кислотных аккумуляторов или аккумуляторов без BMS после полного заряда необходимо использовать автоматический выключатель для разъединения зарядного устройства и батареи.
