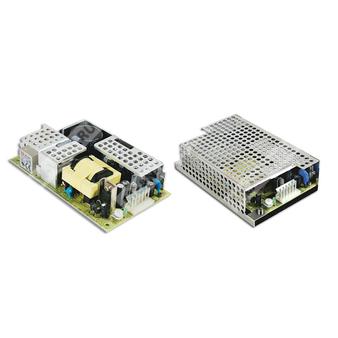

RPD-65C - двухвыходной импульсный источник питания 65 Вт для промышленной аппаратуры с выходами 12 В и 5 В.
Назначение: двухканальный AC/DC источник питания с универсальным входом и стабилизированными выходами 12 В и 5 В для встроенного применения в промышленной и электронной аппаратуре.
Расшифровка партномера
| Позиция | Расшифровка |
| RPD | Серия источников питания Mean Well RPD |
| 65 | Номинальная мощность 65 Вт |
| C | Исполнение с выходами 12 В и 5 В |
Краткое описание
RPD-65C представляет собой двухвыходной импульсный источник питания серии RPD-65, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в два стабилизированных постоянных напряжения. Устройство рассчитано на промышленное применение, имеет универсальный диапазон входа, встроенные защиты от перегрузки и перенапряжения, а также пригодно для работы как в режиме естественной конвекции, так и при принудительном обдуве.
Особенности
- Универсальный вход переменного тока.
- Поддержка полного диапазона входного напряжения.
- Два выходных канала: 12 В и 5 В.
- Высокий пиковый ток нагрузки по каналу 12 В.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Работа в широком диапазоне температуры окружающей среды.
- Металлический корпус для монтажа в составе оборудования.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В, 5 В |
| Номинальный ток | 4,5 А; 1,2 А |
| Диапазон тока | 0…5,8 А; 0…1,5 А |
| Номинальная мощность | 60 Вт |
| Выходная мощность | 60 Вт при естественной конвекции; 77,1 Вт при принудительном обдуве 18 CFM минимум |
| Пиковая нагрузка | 7,5 А |
| Регулировка выходного напряжения | Канал 1: 11,4…12,8 В |
| Пульсации и шум | 120 мВ пик-пик; 50 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0%; ±2,0% |
| Нестабильность по сети | ±1,0%; ±1,0% |
| Нестабильность по нагрузке | ±2,0%; ±5,0% |
| Время установки и нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты | 47…440 Гц |
| КПД | 79% |
| Потребляемый ток | 1,5 А при 115 В переменного тока; 0,9 А при 230 В переменного тока |
| Пусковой ток | 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | <1 мА |
Защита
| Параметр | Значение |
| Перегрузка | 90…125 Вт выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Канал 1: 13,8…16,2 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,04%/°C на выходе CH1 в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| MTBF | 288,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Совместимость по ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, IEC62368-1, EAC TP TC 004 |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 127 × 76 × 29 мм |
| Масса | 0,24 кг |
| Упаковка | 63 шт. / 16 кг / 1,28 куб. фута |
| Исполнение | Открытое шасси для встроенного монтажа |
Подключение
| Разъём | Назначение | Контакты |
| CN1 | Вход переменного тока | 1: AC/L, 2: без вывода, 3: AC/N |
| CN2 | Выход постоянного тока | 1,2: V1; 3,4: GND; 5: V2; 6: NC |
Примечания
- Все параметры не указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при полосе 20 МГц с использованием экранированного витого провода длиной 12 дюймов и параллельного конденсатора 0,1 мкФ / 47 мкФ.
- Допуск включает нестабильность по напряжению, нестабильность по нагрузке и регулировку по сети.
- 10% цикл максимальной нагрузки обеспечивается только в течение 5 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
