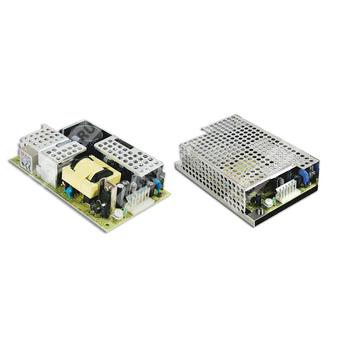

RPD-65D — двухканальный импульсный источник питания для промышленной электроники с выходами 24 В и 5 В.
Краткое описание
RPD-65D — это 65-ваттный двухвыходной импульсный источник питания серии RPD-65, предназначенный для питания аппаратуры промышленной автоматики, средств управления, измерительных и встраиваемых систем. Модель обеспечивает основной выход 24 В и вспомогательный выход 5 В, рассчитана на работу от широкого диапазона сетевого питания и имеет встроенные функции защиты.
Расшифровка обозначения RPD-65D
| Обозначение | Расшифровка |
| RPD | Серия двухвыходных импульсных источников питания Mean Well RPD |
| 65 | Номинальная мощность 65 Вт |
| D | Исполнение с выходами 24 В и 5 В |
Особенности
- Универсальный вход переменного тока широкого диапазона.
- Два независимых выхода: 24 В и 5 В.
- Повышенная выходная токовая способность по каналу 24 В.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Работа с естественным охлаждением; допускается принудительное воздушное охлаждение для увеличения доступной мощности.
- Компактное исполнение для монтажа в составе промышленного оборудования.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 2 |
| Выход 1 | 24 В |
| Выход 2 | 5 В |
| Номинальный ток выхода 1 | 2,25 А |
| Номинальный ток выхода 2 | 1,2 А |
| Диапазон тока выхода 1 | 0…2,9 А |
| Диапазон тока выхода 2 | 0…1,5 А |
| Пиковая нагрузка выхода 1 | 3,75 А |
| Пиковая нагрузка выхода 2 | Номинальная нагрузка |
| Номинальная мощность | 60 Вт |
| Максимальная выходная мощность | Рекомендуемая мощность для естественного охлаждения; 77,1 Вт при принудительном обдуве 18 CFM минимум |
| Пульсации и шум, выход 1 | 150 мВ п-п |
| Пульсации и шум, выход 2 | 50 мВ п-п |
| Диапазон подстройки напряжения выхода 1 | 22,8…26,4 В |
| Допуск по напряжению | ±5,0% для выхода 1; ±2,0% для выхода 2 |
| Регулирование по линии | ±1,0% для обоих выходов |
| Регулирование по нагрузке | ±2,0% для выхода 1; ±5,0% для выхода 2 |
| Время установки, нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока или 127…370 В постоянного тока |
| Диапазон входной частоты | 47…440 Гц |
| КПД, типовое значение | 81% |
| Входной ток, типовое значение | 1,5 А при 115 В переменного тока; 0,9 А при 230 В переменного тока |
| Пусковой ток, типовое значение | Холодный старт: 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | <1 мА |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 13,8…16,2 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27,6…32,4 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,04%/°C по выходу CH1 в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин на ось X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 288,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EAC TP TC 004 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
| Эмиссия ЭМС | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 127 × 76 × 29 мм |
| Габаритная высота | 29 мм (макс.) |
| Масса | 0,24 кг |
| Упаковка | 63 шт.; 16 кг; 1,28 куб. фута |
| Входной разъём | Molex 5273-03 или эквивалент |
| Выходной разъём | Molex 5273-06 или эквивалент |
| Назначение выводов входа | 1 — AC/L; 2 — без вывода; 3 — AC/N |
| Назначение выводов выхода | 1,2 — V1; 3,4 — GND; 5 — V2; 6 — NC |
Структура и назначение
Источник питания содержит входной EMI-фильтр, выпрямитель, узел преобразования энергии, выходные выпрямители и фильтры, цепи контроля перегрузки и перенапряжения. Предусмотрено подключение к защитному заземлению FG. Для повышения электромагнитной совместимости рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
Примечания
- Все параметры не указаны специально при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконечного резистора 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает нестабильность по линии, регулирование по нагрузке и установку.
- Допускается кратковременная пиковая нагрузка не более 10% от рабочего цикла; средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно повторно подтверждаться на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
