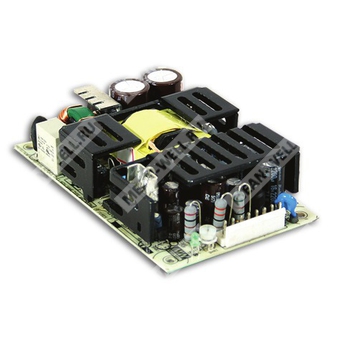

RPD-75A
нет на складе
RPD-75A - двухканальный медицинский импульсный источник питания мощностью 75 Вт для систем с повышенными требованиями к электробезопасности.
Расшифровка партномера
| Партномер | Расшифровка |
| RPD | Серия медицинских источников питания Mean Well RPD |
| 75 | Номинальная мощность 75 Вт |
| A | Исполнение с выходами 5 В и 12 В |
Назначение и общее описание
RPD-75A представляет собой высоконадежный зелёный печатный источник питания медицинского назначения с высокой удельной мощностью в габарите 5" × 3". Устройство принимает сетевое напряжение переменного тока 90–264 В и формирует два выходных напряжения. Модель допускает применение в системах класса I при наличии защитного заземления. Ток утечки имеет экстремально низкое значение и составляет менее 150 мкА, что важно для медицинского оборудования.
Изделие соответствует международным медицинским требованиям по 2 x MOPP, а также требованиям по электромагнитной совместимости BS EN/EN55011. Предусмотрено естественное воздушное охлаждение для номинальной мощности и принудительное охлаждение 23,5 CFM для пиковой нагрузки.
Особенности
- Компактное исполнение 5" × 3".
- Соответствие требованиям медицинской безопасности 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в изделиях типа BF при корректной системной интеграции.
- Номинальная мощность при свободной конвекции и пиковая нагрузка при принудительном обдуве 23,5 CFM.
- Класс EMI: класс B для конфигурации класса I.
- Очень низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок службы более 140 000 часов.
Области применения
- Стоматологические ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
Выходные параметры
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Номинальный ток выхода 1 | 7 А |
| Номинальный ток выхода 2 | 3 А |
| Диапазон тока выхода 1 | 1...9,5 А |
| Диапазон тока выхода 2 | 0,3...4 А |
| Номинальная мощность | 71 Вт |
| Пиковая мощность при 23,5 CFM | 95,5 Вт |
| Пульсации и шум, выход 1 | 80 мВ p-p |
| Пульсации и шум, выход 2 | 120 мВ p-p |
| Диапазон регулировки напряжения | Выход 1: 4,75...5,5 В |
| Точность уставки | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Ограничение по перегрузке | 140...180% от номинальной выходной мощности |
| Перенапряжение | Выход 1: 5,7...6,8 В |
| КПД, типовое значение | 77% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC, 127...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Входной ток, типовой | 1,5 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, типовой | 25 А при 115 В AC; 50 А при 230 В AC, холодный пуск |
| Время установки | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 90 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 3000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Изоляционный уровень | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Мигание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц...2,7 ГГц); таблица 9: 9...28 В/м (385 МГц...5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 2 кВ, Line-FG: 4 кВ; Line-Line: 2 кВ |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2575,6 тыс. часов минимум, Telcordia SR-332 (Bellcore); 569,9 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 31 мм |
| Размер в дюймах | 5" × 3" × 1,22" |
| Масса | 0,25 кг |
| Упаковка | 63 шт.; 17,3 кг; 1,28 куб. фута |
Конструктивные сведения
Корпус выполнен в открытом печатном исполнении. Входной разъём CN1 — JST B3P-VH или эквивалентный. Выходной разъём CN2 — JST B8P-VH или эквивалентный. Для повышения электромагнитной совместимости предусмотрено подключение заземляющих точек M1 и M2 к шасси.
Предусмотрен предохранитель AC FUSE T2.5/250V. Вентилятор с производительностью 23,5 CFM min. используется при принудительном охлаждении.
Примечания
- Если не указано иное, все параметры измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконченой конденсатором 0,1 мкФ и параллельным конденсатором 47 мкФ.
- Допуск по напряжению включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Ток утечки измерен от первичного входа к выходу постоянного тока.
- Температура окружающей среды 3,5 °C/1000 м на вентиляторных моделях и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
- Время установки может быть увеличено при первом включении питания.
- Не допускается короткое замыкание радиаторов HS1, HS2 и HS3.
- Перед монтажом на металлическую пластину 360 мм × 360 мм толщиной 1 мм необходимо убедиться в корректной работе изделия; при установке на такую пластину возможно ухудшение характеристик ЭМС.
