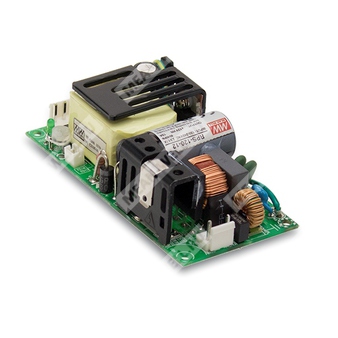

RPS-120-12-C — 120-ваттный медицинский AC/DC источник питания с выходом 12 В для промышленной и медицинской аппаратуры.
RPS-120-12-C — импульсный источник питания медицинского назначения серии RPS-120, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В. Модель выполнена в закрытом корпусе, рассчитана на применение в медицинском и промышленном оборудовании, где требуются повышенная электрическая безопасность, низкие токи утечки, высокая энергоэффективность и компактные габариты.
Расшифровка обозначения RPS-120-12-C
| Обозначение | Расшифровка |
| RPS | Серия источников питания |
| 120 | Номинальная мощность 120 Вт |
| 12 | Выходное напряжение 12 В |

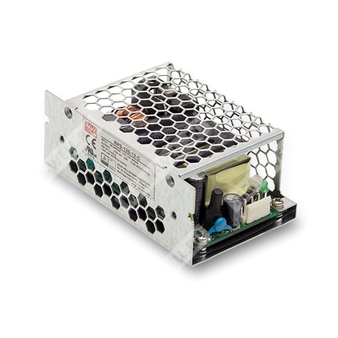

| C | Закрытое корпусное исполнение |
Назначение и особенности
- Медицинский источник питания с высокой надежностью и низким уровнем утечки.
- Предназначен для систем класса I с заземлением или класса II без заземления, в зависимости от конфигурации применения.
- Подходит для оборудования, относящегося к классу BF по медицинским требованиям при корректной системной интеграции.
- Обеспечивает питание внешнего вентилятора 12 В / 0,5 А для улучшения теплового режима.
- Имеет защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствует требованиям по электромагнитной совместимости для медицинской аппаратуры.
Описание
Серия RPS-120 представляет собой высоконадежные «зеленые» медицинские источники питания с высокой удельной мощностью в компактном форм-факторе 4″ × 2″. Диапазон входного напряжения составляет 80…264 В AC, что позволяет применять изделие в широком спектре сетевых условий. Для модели RPS-120-12-C предусмотрено выходное напряжение 12 В и номинальная мощность до 120 Вт при охлаждении с помощью вентилятора 10 CFM; при конвекционном охлаждении доступная мощность снижена согласно кривой дерейтирования. Максимальный КПД достигает 89%.
Устройство отличается крайне малым потреблением холостого хода — менее 0,3 Вт, а также очень низким током утечки, что важно для медицинских систем с пациентным контактом. В конструкции предусмотрены меры по обеспечению высокой электрической прочности и изоляции между первичной и вторичной цепями, первичной и корпусом, а также вторичной и корпусом.
Таблица соответствия модели
| Модель | Выходное напряжение | Номинальный ток | Номинальная мощность | Допустимое напряжение регулировки |
| RPS-120-12-C | 12 В | 10 А | 120 Вт | 11,4…12,6 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток при 10 CFM | 10 А |
| Номинальный ток при конвекции | 7 А |
| Номинальная мощность при 10 CFM | 120 Вт |
| Номинальная мощность при конвекции | 84 Вт |
| Диапазон подстройки выходного напряжения | 11,4…12,6 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 100 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток при 115 В AC | 2,1 А |
| Потребляемый ток при 230 В AC | 1,2 А |
| Пусковой ток | 30 А при 115 В AC, 60 А при 230 В AC, холодный старт |
| КПД | 89% |
| Время запуска и нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 115…150% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,2…15,6 В |
| Перегрев | Тип защиты — отключение выходного напряжения с последующим восстановлением после перезапуска |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура хранения и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Функциональные параметры
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А для привода вентилятора |
| Допуск питания вентилятора | −15%…+10% при основном выходе на 40% номинального тока |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Схема изоляции | Первичная–вторичная: 2×MOPP; первичная–земля: 1×MOPP; вторичная–земля: 1×MOPP |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | Менее 150 мкА при 264 В AC |
| Ток прикосновения | Менее 80 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр | Уровень / стандарт |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц…2,7 ГГц); таблица 9: 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4: 4 кВ линия–корпус; 2 кВ линия–линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал 100% на 1 период, 30% на 25 периодов, прерывание 100% на 250 периодов |
Надежность, габариты и масса
| Параметр | Значение |
| MTBF | 3732,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты корпуса | 103,4 × 62 × 40 мм |
| Масса изделия | 0,24 кг |
| Упаковка | 60 шт.; 15,4 кг; 1,06 куб. фута |
Назначение по применению
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
- Насосные системы.
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары с оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует сверяться с кривой дерейтирования.
- Ток измеряется от первичного входа к выходу постоянного тока.
- Температурные кривые для моделей с вентилятором и без вентилятора отличаются; при температуре выше 45 °C и на высоте более 2000 м необходим учет кривой дерейтирования.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие.
- Все испытания по ЭМС выполняются при монтаже на металлическую пластину толщиной 1 мм с указанием требований к заземлению и экранированию в составе системы.
- Для корректной работы встроенного вентилятора не использовать цепь его питания для питания сторонних устройств.
- Для модели в закрытом исполнении рекомендуется применение в системе класса I с заземлением; конфигурация класса II без заземления не является предпочтительной.
- HS1 и HS2 не должны быть закорочены.
- HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
| AC-входной разъем CN1 | JST B3P-VH или эквивалент |
| Назначение контактов | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Разъем DC-выхода CN2 | JST B4P-VH или эквивалент |
| Назначение контактов | 1,2 — −V; 3,4 — +V |
| Разъем вентилятора CN101 | JST S2B-PH-K-S или эквивалент |
| Назначение контактов вентилятора | 1 — DC COM (FAN−); 2 — +12V (FAN+) |
