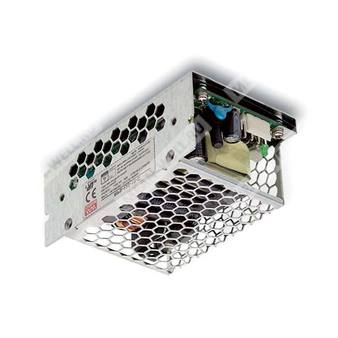

RPS-120-12 - 120-ваттный медицинский источник питания 12 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция |
Расшифровка |
| RPS |
Серия медицинских источников питания Mean Well |
| 120 |
Номинальная мощность 120 Вт |
| 12 |
Выходное напряжение 12 В |
| Отсутствие суффикса |
Модуль открытого исполнения, PCB type |
Назначение
RPS-120-12 представляет собой компактный импульсный источник питания медицинского назначения мощностью 120 Вт с выходом 12 В, предназначенный для систем, где требуется высокий уровень электрической безопасности, низкий ток утечки и соответствие требованиям для оборудования класса BF и систем класса I/II в зависимости от исполнения.
Features
- Компактный форм-фактор 4" × 2".
- Медицинская безопасность: 2 × MOPP по стандартам ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применения BF при корректном проектировании системы.
- Конвекционное охлаждение: 84 Вт.
- Принудительное охлаждение с вентилятором 10 CFM: 120 Вт.
- EMI класс B для конфигураций класса I с FG и класса II без FG.
- Потребление холостого хода менее 0,3 Вт.
- Экстремально низкий ток утечки.
- Выход питания вентилятора 12 В / 0,5 А.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 4000 м.
- 3 группы исполнения по механике: PCB type и enclosed type.
Applications
- Оральный ирригатор.
- Аппарат гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
- Насосные системы.
Description
RPS-120-12 — это высоконадежный «зелёный» медицинский источник питания печатного исполнения мощностью 120 Вт, рассчитанный на установку в ограниченном объёме с габаритной базой 4" × 2". Устройство принимает сетевое напряжение 80…264 В переменного тока и обеспечивает выход 12 В с высокой энергетической эффективностью до 89%.
Серия ориентирована на применение в медицинской аппаратуре, где важны повышенные требования к изоляции, малому току утечки и соответствию международным нормам безопасности. Для достижения полной нагрузки и наилучшего ресурса изделия предусмотрено использование внешнего вентилятора через отдельный выход питания 12 В / 0,5 А. В режиме конвекции мощность ограничивается уровнем, определяемым дерейтингом по температуре и исполнению.
Таблица основных параметров
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальная мощность |
120 Вт |
| Исполнение |
PCB type |
| Мощность при конвекционном охлаждении |
84 Вт |
| Мощность при охлаждении вентилятором 10 CFM |
120 Вт |
| Частота преобразования |
65 кГц |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В переменного тока / 113…370 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| Входной ток |
2,1 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток |
30 А при 115 В переменного тока, холодный старт; 60 А при 230 В переменного тока |
| Потребляемая мощность без нагрузки |
Менее 0,3 Вт |
| Дерейтинг по входному напряжению |
На 80% при 80 В переменного тока, до 100% при 115 В и выше |
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Диапазон подстройки напряжения |
11,4…12,6 В |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
100 мВ пик-пик |
| Номинальный ток при 10 CFM |
10 А |
| Номинальный ток при конвекции |
7,0 А |
| Номинальная мощность при 10 CFM |
120 Вт |
| Номинальная мощность при конвекции |
84 Вт |
| Время установки |
500 мс при 230 В AC; 500 мс при 115 В AC |
| Время нарастания |
30 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Функция вентилятора
| Параметр |
Значение |
| Выход питания вентилятора |
12 В / 0,5 А |
| Допуск на выходе питания вентилятора |
От −15% до +10% при основном выходном токе 40% от номинала (10 CFM) |
Защита
| Параметр |
Значение |
| Перегрузка |
115…150% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,2…15,6 В |
| Перегрев |
Штатное отключение выходного напряжения с повторным запуском после восстановления |
| Защита от короткого замыкания |
Штатная защитная функция |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
−30…+70 °C |
| Температура хранения и влажность |
−40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 4000 м |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved |
| Схема изоляции |
Primary-Secondary: 2 × MOPP; Primary-Earth: 1 × MOPP; Secondary-Earth: 1 × MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю |
Менее 150 мкА при 264 В AC |
| Ток прикосновения |
Менее 80 мкА при 264 В AC |
ЭМС
| Параметр |
Значение |
| Стандарты излучения |
BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Стандарты помехоустойчивости |
BS EN/EN55035, BS EN/EN60601-1-2 |
| Проводимые и излучаемые помехи |
Класс B |
| Гармонические составляющие тока |
Класс A |
| ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимая помехоустойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
Надёжность
| Параметр |
Значение |
| MTBF |
3732,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр |
Значение |
| Габариты PCB type |
101,6 × 50,8 × 29 мм |
| Габариты enclosed type |
103,4 × 62 × 40 мм |
| Масса PCB type |
0,15 кг |
| Масса enclosed type |
0,24 кг |
| Упаковка PCB type |
72 шт.; 11,8 кг; 0,84 CUFT |
| Упаковка enclosed type |
60 шт.; 15,4 кг; 1,06 CUFT |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку по сети и регулировку по нагрузке.
- Для режима работы на низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Ток нагрузки измеряется по основному выходу постоянного тока.
- Дерейтинг по температуре для моделей с вентилятором и без вентилятора отличается; при температурах выше 50 °C мощность необходимо снижать согласно кривой дерейтинга.
- Выход питания вентилятора является вспомогательным и предназначен только для питания внешнего вентилятора охлаждения самого источника питания.
- Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм.
- Финальная аппаратура должна дополнительно подтверждать соответствие директивам ЭМС.
Механическое исполнение и подключение
| Параметр |
Значение |
| Входной разъём |
JST B3P-VH или эквивалент |
| Назначение контактов входа |
1 — AC/N; 2 — не используется; 3 — AC/L |
| Выходной разъём |
JST B4P-VH или эквивалент |
| Назначение контактов выхода |
1,2 — −V; 3,4 — +V |
| Разъём вентилятора |
JST S2B-PH-K-S или эквивалент |
| Назначение контактов вентилятора |
1 — DC COM (FAN−); 2 — +12V (FAN+) |
| Ограничения по теплоотводам |
HS1 и HS2 не должны быть замкнуты; HS1 должен иметь безопасный изоляционный зазор до корпуса системы |
Дополнительные сведения
PCB-исполнение модели обеспечивает класс B по проводимым и излучаемым помехам как в конфигурации класса I с FG, так и в конфигурации класса II без FG. Закрытое исполнение рекомендуется применять в конфигурации класса I с FG; для класса II без FG оно не предназначено.
