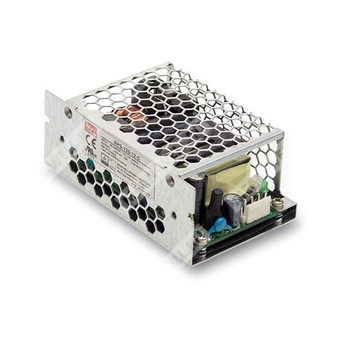

RPS-120-15-C - медицинский импульсный источник питания 120 Вт в закрытом исполнении для систем с выходом 15 В постоянного тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RPS |
Серия надежных зеленых медицинских источников питания Mean Well |
| 120 |
Номинальная мощность 120 Вт |
| 15 |
Выходное напряжение 15 В |
| C |
Закрытое исполнение |
Назначение и общая характеристика
RPS-120-15-C представляет собой компактный медицинский AC/DC источник питания с выходом 15 В, рассчитанный на применение в медицинской и смежной аппаратуре, где требуется высокая плотность мощности, низкое потребление на холостом ходу и соответствие требованиям по электробезопасности и ЭМС. Изделие выполнено в закрытом корпусе, поддерживает питание от сети переменного или постоянного тока, имеет встроенный выход для питания вентилятора и рассчитано на работу в конфигурациях класса I с защитным заземлением или класса II без заземления в соответствии с требованиями системы.
Особенности
- Компактный форм-фактор 4" × 2".
- Медицинская безопасность: 2 × MOPP согласно требованиям ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применений BF при корректной системной интеграции.
- Номинальная мощность 120 Вт.
- Работа от сети 80–264 В переменного тока или 113–370 В постоянного тока.
- КПД до 90% для модификации 15 В.
- Низкое потребление без нагрузки: менее 0,3 Вт.
- Выход для вентилятора 12 В / 0,5 А.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- EMI Class B для конфигураций класса I с FG и класса II без FG для PCB-версии; закрытое исполнение рекомендуется применять в составе системы класса I с FG.
- Рабочая высота до 4000 м.
Описание
RPS-120-15-C — это 120-ваттный высоконадежный «зеленый» медицинский источник питания печатного монтажа в закрытом исполнении, ориентированный на применение в оборудовании с ограниченным монтажным пространством. Серия поддерживает широкий диапазон входного напряжения 80–264 В AC и обеспечивает несколько вариантов выходного напряжения: 12 В, 15 В, 24 В, 27 В и 48 В. Для варианта 15 В характерны высокая энергетическая эффективность, низкий ток холостого хода и соответствие требованиям по медицинской безопасности и электромагнитной совместимости. Изделие рассчитано на применение в медицинских системах категории BF и подходит для использования в составе оборудования, где важны малая утечка, устойчивость к помехам и стабильная работа при различных условиях эксплуатации.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Диапазон подстройки напряжения |
14,3–15,8 В |
| Номинальный ток при 10 CFM |
8 А |
| Номинальный ток при конвекции |
5,6 А |
| Номинальная мощность при 10 CFM |
120 Вт |
| Номинальная мощность при конвекции |
84 Вт |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
120 мВ п-п |
| Время установки, время нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC или 113–370 В DC |
| Диапазон частоты |
47–63 Гц |
| КПД, типовое значение |
90% |
| Входной ток, типовое значение |
1,2 А при 230 В AC; 2,1 А при 115 В AC |
| Пусковой ток, типовое значение |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
Защиты
| Параметр |
Значение |
| Перегрузка |
115–150% от номинальной выходной мощности |
| Режим защиты при перегрузке |
Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
16,5–19,5 В |
| Режим защиты при перенапряжении |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
от -30 до +70 °C |
| Температурная компенсация |
±0,03%/°C в диапазоне 0–50 °C |
| Температура и влажность хранения |
от -40 до +85 °C, 10–95% RH, без конденсации |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
4000 м |
Питание вентилятора
| Параметр |
Значение |
| Выход для вентилятора |
12 В / 0,5 А |
| Допуск |
от -15% до +10% при основном выходе на 40% номинальной нагрузки (10 CFM) |
| Назначение |
Питание дополнительного внешнего вентилятора для охлаждения источника питания |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Схема изоляции |
Первичная–вторичная: 2 × MOPP; первичная–земля: 1 × MOPP; вторичная–земля: 1 × MOPP |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 80 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю |
BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая устойчивость |
BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Надежность
| Параметр |
Значение |
| MTBF |
3732,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Габариты закрытого исполнения |
103,4 × 62 × 40 мм |
| Габариты печатного исполнения |
101,6 × 50,8 × 29 мм |
| Масса закрытого исполнения |
0,24 кг |
| Масса печатного исполнения |
0,15 кг |
Упаковка
| Исполнение |
Количество / масса / объем |
| Печатное исполнение |
72 шт. / 11,8 кг / 0,84 куб. фута |
| Закрытое исполнение |
60 шт. / 15,4 кг / 1,06 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с терминатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение нагрузки при низком входном напряжении; необходимо учитывать кривую дерейтирования.
- Параметр защиты по току утечки измеряется по выходу постоянного тока.
- Температурный дерейтинг для моделей 3,5" × 2" и 5" × 2" с вентиляторами соответствует более высоким температурам окружающей среды, чем у моделей с естественной конвекцией.
- Источник питания является компонентом, подлежащим установке в конечное изделие.
AC входной разъем CN1: JST B3P-VH или эквивалент.
DC выходной разъем CN2: JST B4P-VH или эквивалент.
Разъем вентилятора CN101: JST S2B-PH-K-S или эквивалент.
Для CN1 назначение выводов: 1 — AC/N, 2 — нет вывода, 3 — AC/L.
Для CN2 назначение выводов: 1,2 — -V; 3,4 — +V.
Для CN101 назначение выводов: 1 — DC COM(FAN-), 2 — +12V(FAN+).
