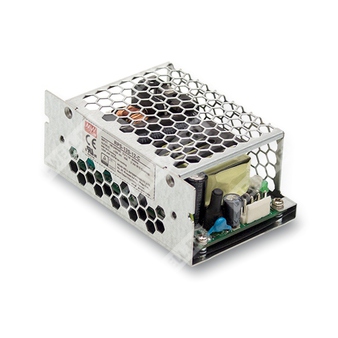

RPS-120-24-C - медицинский источник питания 120 Вт на 24 В постоянного тока в закрытом исполнении.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| RPS | Серия надежных «зеленых» медицинских источников питания |
| 120 | Номинальная мощность 120 Вт |
| 24 | Выходное напряжение 24 В |
| C | Закрытое исполнение |
Назначение
RPS-120-24-C — импульсный медицинский источник питания высокой удельной мощности в компактном корпусе, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В. Изделие ориентировано на применение в медицинской аппаратуре, где требуются повышенная электрическая безопасность, низкие токи утечки, соответствие требованиям ЭМС и возможность работы в системах класса I с защитным заземлением или класса II без него.
Features / Особенности
- Компактное исполнение формата 4" × 2".
- Медицинская безопасность: 2 × MOPP в соответствии с ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в системах BF при соответствующем проектировании системы.
- 84 Вт безвентиляторной работы, 120 Вт при принудительном воздушном охлаждении.
- Класс ЭМС B для конфигураций класса I (с FG) и класса II (без FG).
- Потребление холостого хода менее 0,3 Вт.
- Экстремально малый ток утечки.
- Выход питания вентилятора 12 В / 0,5 А.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высота эксплуатации до 4000 м.
Applications / Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства для терапии апноэ сна.
- Насосное оборудование.
Description / Описание
RPS-120-24-C — это высоконадежный медицинский источник питания серии RPS-120, выполненный в закрытом исполнении и рассчитанный на мощность до 120 Вт. Модель принимает широкий диапазон входного напряжения 80–264 В переменного тока либо 113–370 В постоянного тока и формирует стабилизированное выходное напряжение 24 В. При использовании естественной конвекции допустимая мощность ниже, а при обеспечении обдува 10 CFM доступна полная нагрузка. Серия характеризуется высоким КПД до 90%, малым уровнем пульсаций, низким потреблением на холостом ходу и соответствием требованиям медицинской электробезопасности и электромагнитной совместимости.
Таблица параметров
Выход
| Параметр | Значение для RPS-120-24-C |
| Выходное напряжение | 24 В |
| Выходной ток при обдуве 10 CFM | 5 А |
| Выходной ток при естественной конвекции | 3,5 А |
| Номинальная мощность при обдуве 10 CFM | 120 Вт |
| Номинальная мощность при естественной конвекции | 84 Вт |
| Диапазон подстройки выходного напряжения | 22,8–25,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 150 мВ п-п |
| Время установления, нарастания | 500 мс, 30 мс при 115 В AC; 500 мс, 30 мс при 230 В AC |
| Время удержания | 10 мс при 115 В AC; 50 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 90% |
| Входной ток, тип. | 1,2 А при 230 В AC; 2,1 А при 115 В AC |
| Пусковой ток, тип. | 30 А при 115 В AC; 60 А при 230 В AC, холодный запуск |
Защиты
| Параметр | Значение |
| Перегрузка | 115–150% от номинальной выходной мощности; тип защиты — hiccup, восстановление после устранения неисправности |
| Перенапряжение | 26,4–31,2 В |
| Перегрев | Шунтирование выходного напряжения, повторное включение для восстановления |
| Короткое замыкание | Шунтирование выходного напряжения, повторное включение для восстановления |
Функциональные параметры
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А для привода вентилятора; допуск -15% … +10% при основном выходе на 40% номинального тока (10 CFM) |
| Потребление без нагрузки | <0,3 Вт |
| Рабочая частота преобразования | 65 кГц |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование согласно BS EN/EN60335-1 — по запросу |
| Изоляция | Primary-Secondary: 2xMOPP; Primary-Earth: 1xMOPP; Secondary-Earth: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 80 мкА при 264 В AC |
| Эмиссия по ЭМС | Проведенные помехи: Class B; излучаемые помехи: Class B; гармонические токи: Class A; колебания напряжения: соответствует BS EN/EN61000-3-3 |
| Устойчивость к ЭМС | ESD: уровень 4, 15 кВ воздух / 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9: 9–28 В/м (385 МГц…5,78 ГГц); EFT bursts: уровень 3, 2 кВ; surge susceptibility: уровень 4, 4 кВ линия-FG / 2 кВ линия-линия; conducted susceptibility: уровень 3, 10 В; magnetic field immunity: уровень 4, 30 А/м; voltage dip, interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 3732,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты корпуса | 103,4 × 62 × 40 мм |
| Масса изделия | 0,24 кг |
| Габариты в дюймах | 4,07" × 2,44" × 1,57" |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 15,4 кг |
| Объем упаковки | 1,06 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары проводов длиной 12 дюймов, терминализированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо использовать кривую дерейтирования.
- Ток измеряется по первичному входу переменного тока.
- Дерейтинг температуры окружающей среды для моделей с вентилятором и без вентилятора отличается при температурах выше 50 °C и 40 °C соответственно.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; все испытания ЭМС выполняются при монтаже на металлическую панель размером 360 мм × 360 мм и толщиной 1 мм.
- Конечное изделие должно быть повторно подтверждено, что оно по-прежнему удовлетворяет директивам ЭМС.
- Для руководства по проведению испытаний ЭМС следует обращаться к документу по испытаниям компонентов источников питания.
Схема подключения и конструктивные сведения
| Входной разъем | CN1, JST B3P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/N; 2 — нет вывода; 3 — AC/L |
| Выходной разъем | CN2, JST B4P-VH или эквивалент |
| Назначение выводов CN2 | 1,2 — -V; 3,4 — +V |
| Разъем вентилятора | CN101, JST S2B-PH-K-S или эквивалент |
| Назначение выводов CN101 | 1 — DC COM(FAN-); 2 — +12V(FAN+) |
| Конструктивные ограничения | HS1 и HS2 нельзя замыкать; HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы |
Механические размеры
| Вариант исполнения | Размеры |
| PCB type | 101,6 × 50,8 × 29 мм |
| Enclosed type | 103,4 × 62 × 40 мм |
