RPS-120-24 — медицинский AC/DC источник питания мощностью 120 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция |
Расшифровка |
| RPS |
Серия источников питания RPS |
| 120 |
Номинальная мощность 120 Вт |
| 24 |
Выходное напряжение 24 В |
Назначение и особенности
RPS-120-24 относится к серии компактных медицинских источников питания Mean Well с выходной мощностью 120 Вт и номинальным выходом 24 В. Изделие предназначено для применения в медицинском оборудовании и аппаратуре, где требуются низкие токи утечки, соответствие требованиям по электробезопасности и совместимость с Class I (с FG) и Class II (без FG) системами.

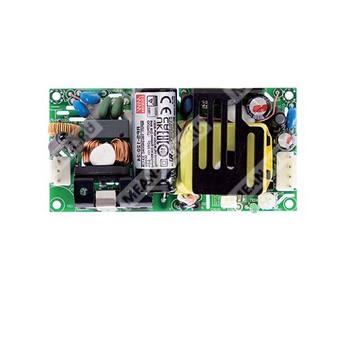

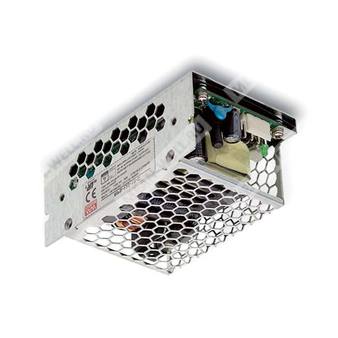

Серия выполнена в формате PCB type, также доступна в исполнении Enclosed type (-C). Для модели 24 В предусмотрена высокая энергоэффективность, широкий диапазон входного напряжения, защиты от перегрузки, перенапряжения и перегрева, а также отдельный выход 12 В для питания вентилятора.
Сведения о применении
- Пероральные ирригаторы
- Гемодиализные аппараты
- Медицинские мониторы
- Аппараты для лечения апноэ сна
- Насосное оборудование
Описание
RPS-120-24 — это высоконадежный зеленый медицинский источник питания мощностью 120 Вт с высокой удельной плотностью мощности при габаритах форм-фактора 4" × 2". Он принимает сетевое напряжение 80~264 В переменного тока и обеспечивает выход 24 В. Максимальный КПД для данной модификации составляет 90%. Потребление на холостом ходу ниже 0,3 Вт.
Источник питания может использоваться как в системах Class I с подключением защитного заземления, так и в системах Class II без FG, при соблюдении требований к применению в медицинской аппаратуре типа BF. Для изделия характерны чрезвычайно низкий ток утечки, соответствие требованиям медицинской электробезопасности и EMC, а также наличие встроенных защит.
Основные параметры
| Номинальная мощность |
120 Вт |
| Тип исполнения |
PCB type; доступно исполнение Enclosed type (-C) |
| Размерный формат |
4" × 2" |
| Номинальное выходное напряжение |
24 В |
| Диапазон регулировки выходного напряжения |
22,8 ~ 25,2 В |
| Допуск выходного напряжения |
±1,0% |
| КПД тип. |
90% |
| Потребление без нагрузки |
< 0,3 Вт |
| Выход для вентилятора |
12 В / 0,5 А |
Параметры выхода
| Номинальное напряжение |
24 В |
| Номинальный ток при обдуве 10 CFM |
5 А |
| Номинальный ток при конвекции |
3,5 А |
| Номинальная мощность при обдуве 10 CFM |
120 Вт |
| Номинальная мощность при конвекции |
84 Вт |
| Пульсации и шум |
150 мВп-п |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±1,0% |
| Время установления, нарастания |
500 мс, 30 мс / 230 В AC; 500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
50 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения |
80 ~ 264 В AC; 113 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Типовой КПД |
90% |
| Потребляемый ток тип. |
1,2 А / 230 В AC; 2,1 А / 115 В AC |
| Пусковой ток тип. |
30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
Защитные функции
| Перегрузка |
115 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
26,4 ~ 31,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Тип защиты: отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Рабочая температура |
-30 ~ +70 °C |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации |
4000 м |
| Температура хранения и влажность |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
Электробезопасность и ЭМС
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; конструкция по BS EN/EN60335-1 по запросу |
| Изоляция |
Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP; Secondary-Earth: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Ток утечки на землю < 150 мкА / 264 В AC; ток прикосновения < 80 мкА / 264 В AC |
ЭМС: излучение
| Проводимые помехи |
BS EN/EN55011 (CISPR11), Class B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), Class B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, Class A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
ЭМС: помехоустойчивость
| ESD |
BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; уровень 4: 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9: 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Электрические быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 4: 4 кВ Line-FG; 2 кВ Line-Line |
| Проводимая восприимчивость |
BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, 100% провал 1 период; 30% провал 25 периодов; 100% прерывания 250 периодов |
Надежность, габариты и упаковка
| MTBF |
3732,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты PCB type |
101,6 × 50,8 × 29 мм |
| Габариты Enclosed type |
103,4 × 62 × 40 мм |
| Масса PCB type |
0,15 кг |
| Масса Enclosed type |
0,24 кг |
| Упаковка PCB type |
72 шт.; 11,8 кг; 0,84 CUFT |
| Упаковка Enclosed type |
60 шт.; 15,4 кг; 1,06 CUFT |
Разъемы
| Входной разъем переменного тока |
JST B3P-VH или эквивалент |
| Назначение контактов входа |
1 — AC/N; 2 — без контакта; 3 — AC/L |
| Выходной разъем постоянного тока |
JST B4P-VH или эквивалент |
| Назначение контактов выхода |
1,2 — -V; 3,4 — +V |
| Разъем вентилятора |
JST S2B-PH-K-S или эквивалент |
| Назначение контактов вентилятора |
1 — DC COM(FAN-); 2 — +12V(FAN+) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, зашунтированной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует проверять дерейтинг-ривую.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг температуры окружающей среды для моделей 0,5C/1000 м и 5C/1000 м с вентиляторами, а также для работы выше 2000 м.
- Источник питания рассматривается как компонент для установки в конечное оборудование; все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм.
- Для применения изделия необходимо обеспечить соответствие директивам ЭМС конечного оборудования.
