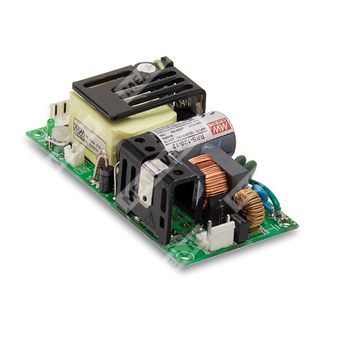

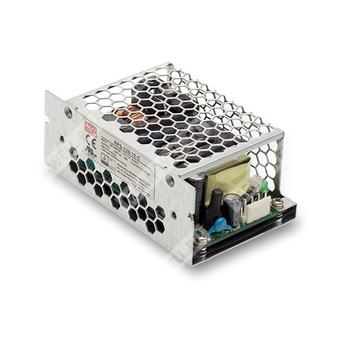

RPS-120-27-C - компактный медицинский источник питания 120 Вт с выходным напряжением 27 В для систем автоматики и медтехники.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| RPS |
Серия источников питания Mean Well RPS |
| 120 |
Номинальная мощность 120 Вт |
| 27 |
Выходное напряжение 27 В |
| C |
Закрытое исполнение |
Назначение и особенности
RPS-120-27-C — это высоконадежный импульсный медицинский источник питания переменного/постоянного тока серии RPS-120, выполненный в закрытом исполнении. Устройство предназначено для питания оборудования с требованием к медицинской безопасности, низким токам утечки и высокой электромагнитной совместимости. Модель рассчитана на работу как в системах класса I с защитным проводником, так и в системах класса II без защитного проводника, в зависимости от конфигурации применения.
Особенности
- Компактный форм-фактор 4" × 2".
- Медицинская безопасность: 2 × MOPP согласно требованиям IEC 60601-1 и связанным стандартам.
- Подходит для применения в BF-оборудовании при корректном системном проектировании.
- Выходная мощность 84 Вт при естественном охлаждении и 120 Вт при обдуве 10 CFM.
- Соответствие EMI Class B для конфигураций с защитным проводником и без него для PCB-исполнения; закрытое исполнение рекомендуется использовать в системе класса I с FG.
- Потребление на холостом ходу менее 0,3 Вт.
- Очень малый ток утечки.
- Встроенный вспомогательный выход 12 В / 0,5 А для вентилятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высота эксплуатации до 4000 м.
Применение
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские мониторы.
- Устройства для лечения апноэ сна.
- Насосное оборудование.
Описание
RPS-120-27-C представляет собой 120-ваттный высоконадежный зеленый медицинский источник питания в закрытом исполнении. Серия рассчитана на установку в устройства с ограниченным монтажным объемом и обеспечивает работу от универсальной сети 80...264 В переменного тока или 113...370 В постоянного тока. Для модели с выходом 27 В характерны высокая эффективность, низкое собственное энергопотребление и соответствие требованиям по медицинской изоляции и помехоустойчивости.
Источник питания допускает использование в системах класса I с FG и класса II без FG при соблюдении требований к монтажу и системному проектированию. Низкий ток утечки и параметры изоляции обеспечивают применение в медицинском оборудовании, включая аппаратуру с пациентским подключением.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение |
27 В |
| Номинальный ток при обдуве 10 CFM |
4,5 А |
| Номинальный ток при конвекции |
3,15 А |
| Номинальная мощность при обдуве 10 CFM |
121,5 Вт |
| Номинальная мощность при конвекции |
85 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон подстройки напряжения |
25,6...28,4 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установки, нарастания |
500 мс, 30 мс / 115 В AC; 500 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания |
10 мс / 115 В AC; 50 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
80...264 В AC; 113...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| КПД тип. |
90% |
| Входной ток тип. |
2,1 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток тип. |
30 А / 115 В AC в холодном старте; 60 А / 230 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка |
115...150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
29,7...35 В |
| Перегрев |
Выключение выходного напряжения, повторное включение для восстановления |
| Короткое замыкание |
Выключение выходного напряжения, повторное включение для восстановления |
Вспомогательное питание вентилятора
| Параметр | Значение |
|---|
| Выход вентилятора |
12 В / 0,5 А |
| Допуск |
-15%...+10% при основной нагрузке 40% от номинала (10 CFM) |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C; 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Вибрация |
10...500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
до 4000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Изоляция |
Первичная-Вторичная: 2 × MOPP; Первичная-Земля: 1 × MOPP; Вторичная-Земля: 1 × MOPP |
| Испытательное напряжение |
Вход-выход: 4 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Ток утечки на землю < 150 мкА / 264 В AC; ток прикосновения < 80 мкА / 264 В AC |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; конструктивная база по BS EN/EN60335-1 по запросу |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2; уровень 4, 15 кВ воздух, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3; уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Электрические быстрые переходные процессы |
BS EN/EN61000-4-4; уровень 3, 2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5; уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимая радиочастотная помехоустойчивость |
BS EN/EN61000-4-6; уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8; уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11; 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Помехоустойчивость ЭМС |
BS EN/EN55035, BS EN/EN60601-1-2 |
Надежность
| Параметр | Значение |
|---|
| MTBF |
3732,9 тыс. ч min. по Telcordia SR-332 (Bellcore); 653,6 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Исполнение | Габариты | Масса | Упаковка |
|---|
| Закрытое исполнение |
103,4 × 62 × 40 мм |
0,24 кг |
60 шт. / 15,4 кг / 1,06 CUFT |
Подключение
| Разъем | Назначение | Назначение контактов |
|---|
| CN1 |
Вход AC |
1 — AC/N; 2 — нет вывода; 3 — AC/L |
| CN2 |
Выход DC |
1,2 — -V; 3,4 — +V |
| CN101 |
Вентилятор |
1 — DC COM (FAN-); 2 — +12V (FAN+) |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары 12" с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, регулировку по линии и по нагрузке.
4. Для работы при низком входном напряжении может потребоваться дерейтинг; необходимо использовать график снижения нагрузки.
5. Ток измеряется по выходу постоянного тока.
6. Температурная стойкость вентиляторных моделей: 0,5C/1000 м для вентиляторных моделей и 0,5C/1000 м для моделей без вентилятора при температуре окружающей среды выше 50 °C.
7. Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм с заземлением через 1 мкФ конденсатор; при окончательной установке необходимо подтвердить соответствие требованиям ЭМС конечного изделия.
8. Для корректного использования необходимо соблюдать требования по заземлению, теплоотводу и установке согласно руководству по монтажу.
