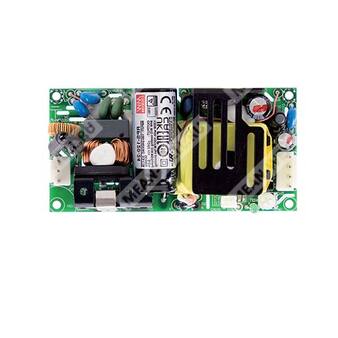

RPS-120-27 представляет собой высоконадежный зелёный импульсный источник питания медицинского назначения мощностью 120 Вт в формате 4" × 2". Устройство рассчитано на питание от сети 80–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 27 В с высокой эффективностью, низким потреблением на холостом ходу и малыми токами утечки. Модель предназначена для применения в медицинских системах, включая аппаратуру с требованиями 2 x MOPP и BF-классом контакта с пациентом.
Серия RPS-120 — это 120-ваттные высоконадежные медицинские источники питания с высокой удельной мощностью в габарите 4" × 2". Серия рассчитана на входное напряжение 80–264 В переменного тока и доступна с различными выходными напряжениями в диапазоне 12 В, 15 В, 24 В, 27 В и 48 В. Максимальная эффективность достигает 91%. Потребление без нагрузки снижено до уровня ниже 0,3 Вт. Изделие допускает применение в системах класса I с FG и класса II без FG. Благодаря очень низкому току утечки, меньшему 150 мкА, и соответствию международным медицинским нормам серия подходит для оборудования класса BF.
| Параметр | Значение для RPS-120-27 |
| Выходное напряжение | 27 В |
| Диапазон регулировки выходного напряжения | 25,6–28,4 В |
| Номинальный ток при 10CFM | 4,5 А |
| Номинальный ток при конвекционном охлаждении | 3,15 А |
| Номинальная мощность при 10CFM | 121,5 Вт |
| Номинальная мощность при конвекционном охлаждении | 85 Вт |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ p-p |
| Защита от перегрузки | 115–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 29,7–35 В |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление после повторного включения |
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Потребляемый ток при 115 В переменного тока | 2,1 А |
| Потребляемый ток при 230 В переменного тока | 1,2 А |
| Пусковой ток, холодный старт, 115 В переменного тока | 30 А |
| Пусковой ток, холодный старт, 230 В переменного тока | 60 А |
| Время установки, тип. | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания, тип. | 50 мс при 230 В переменного тока; 10 мс при 115 В переменного тока на полной нагрузке |
| КПД, тип. | 90% |
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Схема защиты по изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Испытательное напряжение | Первичная-Вторичная: 4 кВ AC; Первичная-Земля: 2 кВ AC; Вторичная-Земля: 1,5 кВ AC |
| Сопротивление изоляции | Первичная-Вторичная, Первичная-Земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | Менее 150 мкА при 264 В AC |
| Ток прикосновения | Менее 80 мкА при 264 В AC |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемая эмиссия | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Пульсация напряжения сети | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые импульсные помехи | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Стандарты EMC | BS EN/EN55035, BS EN/EN60601-1-2 |
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
| Температура снижения нагрузки | См. график снижения нагрузки |
