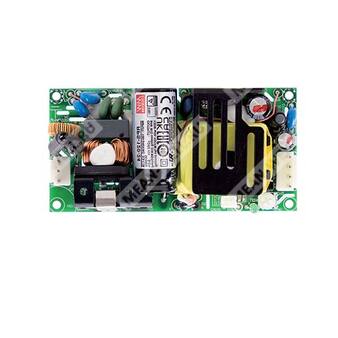

RPS-120-48-C - компактный медицинский источник питания 120 Вт для систем класса I и II с выходом 48 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия Reliable Green Medical Power Supply |
| 120 | Номинальная мощность 120 Вт |
| 48 | Выходное напряжение 48 В |
| C | Закрытое исполнение |
Назначение и особенности
RPS-120-48-C представляет собой высоконадежный медицинский источник питания переменного тока мощностью 120 Вт в закрытом исполнении. Изделие рассчитано на питание от сети 80...264 В переменного тока и 113...370 В постоянного тока, обеспечивает выход 48 В и предназначено для применения в медицинском оборудовании, где требуются низкий ток утечки, соответствие требованиям по изоляции и электромагнитной совместимости.
Модель допускает применение в системах класса I с заземлением и, при соответствующей системной проработке, в системах класса II без защитного заземления. Для версии в закрытом корпусе указано, что она не рекомендуется для конфигурации внутри системы класса II без FG, но предполагается к использованию в системе класса I с FG.
Для охлаждения предусмотрена работа с внешним вентилятором 10 CFM; в документе также приведены кривые снижения нагрузки для вариантов с конвекционным охлаждением и с вентилятором.
Сфера применения
- Оральные ирригаторы
- Гемодиализные аппараты
- Медицинские мониторы
- Аппараты для терапии апноэ сна
- Насосное оборудование
Входные параметры
| Параметр | Значение |
| Номинальный входной диапазон | 80...264 В переменного тока, 113...370 В постоянного тока |
| Частота сети | 47...63 Гц |
| Потребляемый ток | 2,1 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Время запуска, нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, при полной нагрузке |
| Диапазон входного напряжения для снижения нагрузки | Снижение нагрузки начинается ниже 115 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток при 10 CFM | 2,5 А |
| Номинальная мощность при 10 CFM | 120 Вт |
| Номинальный ток при конвекции | 1,75 А |
| Номинальная мощность при конвекции | 84 Вт |
| Диапазон подстройки выходного напряжения | 45,6...50,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ пик-пик |
Режимы защиты
| Параметр | Значение |
| Защита от перегрузки | 115...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 52,8...62,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
Параметры вентиляторного питания
| Параметр | Значение |
| Выход для вентилятора | 12 В при 0,5 А |
| Допуск выхода для вентилятора | -15%...+10% при основном выходном токе 40% от номинала для режима 10 CFM |
Электрическая прочность и изоляция
| Параметр | Значение |
| Сопротивление изоляции | I/P-O/P и I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Испытательное напряжение | I/P-FG: 2 кВ AC |
| Испытательное напряжение | O/P-FG: 1,5 кВ AC |
| Ток утечки на землю | < 150 мкА при 264 В AC |
| Ток прикосновения | < 80 мкА при 264 В AC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+70 °C |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электромагнитная совместимость
| Параметр | Норма / уровень |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проведенная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 3732,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты печатного исполнения | 101,6 × 50,8 × 29 мм |
| Габариты закрытого исполнения | 103,4 × 62 × 40 мм |
| Масса печатного исполнения | 0,15 кг |
| Масса закрытого исполнения | 0,24 кг |
Упаковка
| Исполнение | Количество и масса упаковки |
| Печатное | 72 шт.; 11,8 кг; 0,84 куб. фута |
| Закрытое | 60 шт.; 15,4 кг; 1,06 куб. фута |
Механические сведения
Исполнение RPS-120-C относится к закрытому варианту корпуса. В конструктиве предусмотрены крепежные элементы, вентилятор 10 CFM, зоны подключения CN1, CN2 и CN101, а также элементы HS1 и HS2. Указано, что HS1 и HS2 не должны быть закорочены, а HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
Разъемы
| Разъем | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| CN2 | Выход постоянного тока | 1,2 — -V; 3,4 — +V |
| CN101 | Вентилятор | 1 — DC COM (FAN-); 2 — +12V (FAN+) |
Примечания
- Если отдельно не оговорено, все параметры измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминал закрыт конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- При низких входных напряжениях может потребоваться снижение нагрузки; следует учитывать кривую снижения нагрузки.
- Ток потребления измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг окружающей температуры для 0,5...1000 м и 0,5...1000 м с вентиляторными моделями, а также для высот более 1000 м, указан в документе; для работы на большой высоте требуется учитывать соответствующую кривую снижения нагрузки.
- Питание вентилятора рассматривается как компонент, устанавливаемый в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм.
Ссылки на документацию: пользовательское руководство и раздел GTIN указаны в документе производителя.
