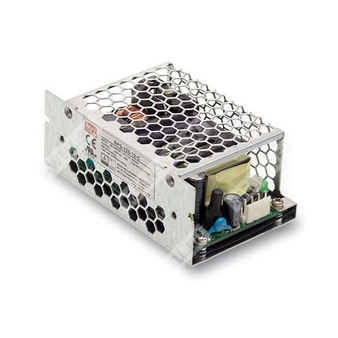

RPS-120-48 - импульсный медицинский источник питания мощностью 120 Вт для систем с выходом 48 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия импульсных источников питания |
| 120 | Номинальная мощность 120 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
Изделие представляет собой высоконадежный зелёный медицинский источник питания серии RPS-120 в исполнении на 48 В постоянного тока. Модель рассчитана на применение в медицинском и связанном с ним промышленном оборудовании, где требуется компактный источник питания с низким потреблением на холостом ходу, высоким КПД и расширенными функциями защиты.
Свойства и особенности
- Компактное исполнение формата 4" × 2".
- Соответствие требованиям медицинской безопасности: 2 × MOPP.
- Пригодность для систем класса I с защитным проводником и класса II без защитного проводника.
- ЭМИ-класс B для обоих вариантов включения: с FG и без FG.
- Потребление без нагрузки менее 0,3 Вт.
- Очень малый ток утечки.
- Встроенный источник питания вентилятора 12 В/0,5 А.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Работа на высоте до 4000 м.
Описание
RPS-120-48 является 120-ваттным высоконадёжным медицинским источником питания с высокой удельной мощностью в габаритах 4" × 2". Устройство принимает входное напряжение 80...264 В переменного тока и обеспечивает выход 48 В постоянного тока. Типовой КПД достигает 91%. Источник питания допускает применение как в системах класса I с FG, так и в системах класса II без FG. Модель характеризуется крайне низким током утечки, соответствием требованиям медицинских норм 2 × MOPP и электромагнитным стандартам BS EN/EN55011, что делает её пригодной для оборудования с требованиями к безопасности пациента.
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Выходной ток при 10CFM | 2,5 А |
| Выходной ток при конвекции | 1,75 А |
| Номинальная выходная мощность при 10CFM | 120 Вт |
| Номинальная выходная мощность при конвекции | 84 Вт |
| Подстройка выходного напряжения | 45,6...50,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В переменного тока, 113...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Типовой КПД | 91% |
| Типовой входной ток | 1,2 А при 230 В AC; 2,1 А при 115 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный пуск |
| Время установки | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 115...150% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 52,8...62,4 В |
| Перегрев | Отключение выходного напряжения с повторным включением после восстановления |
Экология и условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+70 °C |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Медицинская безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Схема изоляции | Первичная-вторичная: 2 × MOPP; первичная-земля: 1 × MOPP; вторичная-земля: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 80 мкА при 264 В AC |
| Эмиссия по проводам | Класс B |
| Излучаемые помехи | Класс B |
| Гармонический ток | Класс A |
| Пульсации сетевого напряжения | --- |
| ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ между линией и FG; 2 кВ между линиями |
| Проведённые помехи | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Параметры надёжности, размеры и упаковка
| Параметр | Значение |
| MTBF | 3732,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 653,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты, исполнение PCB | 101,6 × 50,8 × 29 мм |
| Габариты, исполнение в корпусе | 103,4 × 62 × 40 мм |
| Масса, исполнение PCB | 0,15 кг |
| Масса, исполнение в корпусе | 0,24 кг |
| Упаковка, исполнение PCB | 72 шт.; 11,8 кг; 0,84 CUFT |
| Упаковка, исполнение в корпусе | 60 шт.; 15,4 кг; 1,06 CUFT |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминалированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерating.
- Ток утечки измеряется от первичного входа к выходу.
- Для моделей с естественной конвекцией дерating по температуре начинается при 45 °C; для вариантов с 10CFM вентилятором — при более высоком уровне допустимой нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Для сохранения заявленных характеристик необходимо обеспечить монтаж на металлическую плату с толщиной 1 мм и соблюдение требований к теплоотводу и ЭМС.
Подключение
Входной разъём: JST B3P-VH или эквивалент.
1 — AC/N, 2 — без вывода, 3 — AC/L.
Выходной разъём: JST B4P-VH или эквивалент.
1,2 — -V; 3,4 — +V.
Разъём вентилятора: JST S2B-PH-K-S или эквивалент.
1 — DC COM(FAN-); 2 — +12V(FAN+).
Дополнительно: HS1 и HS2 не должны быть закорочены; HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
Применение
- Оральные ирригаторы
- Аппараты для гемодиализа
- Медицинские мониторы
- Устройства для терапии апноэ сна
- Насосное оборудование
