RPS-120S-12
RPS-120S-12 - медицинский AC/DC источник питания 120 Вт для аппаратуры с выходом 12 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия надежных «зелёных» медицинских источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| S | Исполнение в компактном корпусе 3"×2" |
| 12 | Выходное напряжение 12 В |
Описание

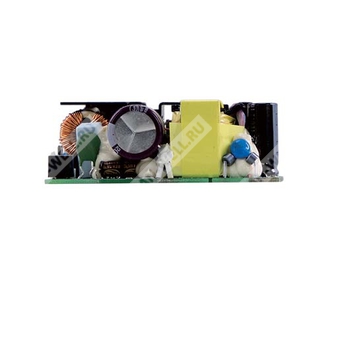

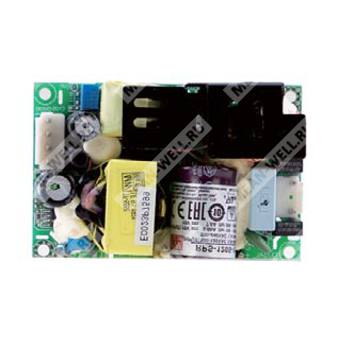

RPS-120S-12 представляет собой высоконадежный медицинский импульсный источник питания переменного/постоянного тока в компактном PCB-исполнении с габаритами 3"×2". Изделие рассчитано на питание от сети 80…264 В AC и обеспечивает стабилизированное выходное напряжение 12 В при мощности до 120 Вт в режиме принудительного охлаждения конвекцией. Серия ориентирована на медицинскую электронику и оборудование с требованиями к низкому току утечки, высоким значениям изоляции и соответствию стандартам безопасности для систем типа BF.
Источник питания допускает применение как в системах класса I с защитным проводником FG, так и в системах класса II без FG, при соблюдении требований к EMC-конфигурации. Устройство поддерживает работу в широком диапазоне температур окружающей среды, имеет защиты от перегрузки, перенапряжения и перегрева, а также отличается низким потреблением на холостом ходу.
Особенности
- Компактное исполнение 3"×2".
- Номинальная мощность 120 Вт, пиковая мощность 150 Вт в течение 10 с.
- Медицинское исполнение с соответствием требованиям 2×MOPP.
- Подходит для применения в системах BF.
- Поддержка конфигураций класса I и класса II.
- Низкое потребление без нагрузки: менее 0,3 Вт.
- Очень малый ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 4000 м.
- Низкое тепловыделение и высокая энергоэффективность.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства терапии апноэ сна.
- Насосное оборудование.
Основные параметры
| Параметр | Значение |
| Серия | RPS-120S |
| Модель | RPS-120S-12 |
| Выходное напряжение | 12 В |
| Номинальная мощность | 120 Вт |
| Пиковая мощность | 141,6 Вт |
| Режим охлаждения | Конвекция |
| Максимальная рабочая высота | 4000 м |
| Габариты | 76,2 × 50,8 × 28 мм |
| Масса | 0,13 кг |
| Упаковка | 100 шт./14 кг/1,13 куб. фута |
| MTBF | 4050,3 тыс. ч минимум по Telcordia SR-332; 468,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Ток потребления при 115 В AC | 2,3 А |
| Ток потребления при 230 В AC | 1,1 А |
| Пусковой ток при 115 В AC | 30 А, холодный старт |
| Пусковой ток при 230 В AC | 60 А, холодный старт |
| Коэффициент мощности | >0,94 при 230 В AC и полной нагрузке |
| КПД тип. | 91% |
| Время запуска, нарастания | 600 мс, 30 мс при 230 В AC; 600 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 15 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон подстройки напряжения | 11,4…12,6 В |
| Ток нагрузки, конвекция | 9,5 А |
| Пиковый ток нагрузки, 10 с | 11,8 А |
| Рекомендованная мощность при конвекции | 114 Вт |
| Пиковая мощность, 10 с | 141,6 Вт |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 100 мВ п-п |
Защиты
| Функция защиты | Уровень/порог | Тип реакции |
| Перегрузка | 130…160% от номинальной выходной мощности | Hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | 13,2…15,6 В | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение при превышении температуры | Автоматическое восстановление после снижения температуры |
| Короткое замыкание | Предусмотрено | Защитная реакция по схеме ограничения/отключения |
Условия эксплуатации и среда
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 4000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Схема изоляции | Первичная-вторичная: 2×MOPP; первичная-земля: 1×MOPP; вторичная-земля: 1×MOPP |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | <150 мкА при 264 В AC |
| Ток прикосновения | <80 мкА при 264 В AC |
ЭМС
| Параметр | Норма | Уровень испытания / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс I: класс B; класс II: класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | Соответствует |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-устойчивость | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 95% провал на 1 период; 30% провал на 25 периодов; 95% прерывание на 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты корпуса | 76,2 × 50,8 × 28 мм |
| Длина | 76,2 мм |
| Ширина | 50,8 мм |
| Высота | 28 мм |
| Тип изделия | PCB-источник питания |
| Охлаждение | Конвекция |
Разъемы и подключения
| Назначение | Разъем | Контакты | Назначение контактов |
| Вход переменного тока | JST B3P-VH или эквивалент | 1 | AC/L |
| Вход переменного тока | JST B3P-VH или эквивалент | 2 | Нет вывода |
| Вход переменного тока | JST B3P-VH или эквивалент | 3 | AC/N |
| Выход постоянного тока | JST B4P-VH или эквивалент | 1,2 | -V |
| Выход постоянного тока | JST B4P-VH или эквивалент | 3,4 | +V |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминализованной 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
4. Для обеспечения номинальной мощности может потребоваться снижение нагрузки при пониженном входном напряжении. Следует учитывать кривую дерейтингa.
5. Измерение тока прикосновения выполняется по выходу DC.
6. Температурные кривые дерейтингa приведены для моделей с вентиляторами и без вентиляторов; при температуре окружающей среды выше 50 °C до 85 °C требуется снижение нагрузки согласно графику.
7. Блок питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполняются при монтаже в металлическую пластину 360 мм × 360 мм × 1 мм. Окончательная конфигурация должна быть повторно подтверждена соответствием директивам ЭМС. Для рекомендаций по проведению испытаний ЭМС следует обращаться к документу по проверке компонентов источников питания.
