RPS-120S-48 - медицинский импульсный источник питания 48 В для систем с требованием низких утечек и высокой надежности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания для медицинского применения |
| 120 | Номинальная мощность 120 Вт |
| S | Серия RPS-120S |
| 48 | Выходное напряжение 48 В |
Краткое описание

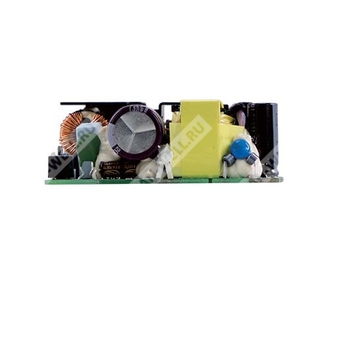

RPS-120S-48 представляет собой компактный открытый AC/DC источник питания медицинского класса мощностью 120 Вт с выходом 48 В. Модуль рассчитан на питание аппаратуры, где важны высокая удельная мощность, низкий ток утечки, соответствие медицинским требованиям безопасности и работа в широком диапазоне входного напряжения.
Изделие поддерживает применение в системах класса I с защитным заземлением и класса II без FG, обладает малой мощностью холостого хода, реализует защиту от перегрузки, перенапряжения и перегрева, а также предназначено для установки в конечное оборудование.
Особенности
- Компактное исполнение 3" × 2".
- Номинальная мощность 120 Вт, кратковременная пикова́я мощность до 150 Вт в течение 10 с.
- Соответствие медицинским требованиям безопасности: 2 × MOPP.
- Пригодность для систем класса I с FG и класса II без FG.
- Очень низкая мощность холостого хода: менее 0,3 Вт.
- Экстремально низкий ток утечки: менее 150 мкА.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Рабочая высота применения до 4000 м.
- Конвекционное охлаждение.
Применение
- Оральные ирригаторы.
- Гемодиализные аппараты.
- Медицинские мониторы.
- Аппараты для лечения апноэ сна.
- Насосное оборудование.
Описание
RPS-120S-48 — это высоконадежный медицинский источник питания на печатной плате с высокой плотностью мощности в корпусе габарита 3" × 2". Модуль принимает сетевое переменное напряжение 80…264 В AC и может работать в системах с выходным напряжением 48 В. Серия ориентирована на применение в оборудовании, где требуется соблюдение норм медицинской безопасности и EMC, а также допустима работа в конфигурациях с защитным заземлением и без него.
КПД достигает 93,5%, а потребление без нагрузки составляет менее 0,3 Вт. Источник рассчитан на эксплуатацию при широком диапазоне температур и на большой высоте, при этом конструкция предусматривает автоматическое восстановление после устранения аварийного режима.
Параметры
Выходные характеристики
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Выходной ток, пиковый в течение 10 с | 3,125 А |
| Выходной ток при конвекционном охлаждении | 2,5 А |
| Номинальная мощность при пиковом режиме | 150 Вт |
| Номинальная мощность при конвекционном режиме | 120 Вт |
| Диапазон подстройки выходного напряжения | 45,6…50,4 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД | 93,5% |
| Входной ток | 1,1 А при 230 В AC; 2,3 А при 115 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, cold start |
| Время запуска | 600 мс, 30 мс при 230 В AC и полной нагрузке |
| Время запуска | 600 мс, 30 мс при 115 В AC и полной нагрузке |
| Время удержания | 15 мс при 230 В AC и полной нагрузке |
| Время удержания | 15 мс при 115 В AC и полной нагрузке |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC и полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 130…160% от номинальной выходной мощности |
| Реакция при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52,8…62,4 В |
| Реакция при перенапряжении | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+85 °C, с учетом кривой дерейтирования |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м |
Электробезопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved |
| Сопротивление изоляции | Первичная-вторичная: 2 × MOPP; первичная-земля: 1 × MOPP; вторичная-земля: 1 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 80 мкА при 264 В AC |
ЭМС
| Параметр | Значение |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Иммунитет к RF-полю | BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимая чувствительность | BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания питания | BS EN/EN61000-4-11, 95% провал 1 период; 30% провал 25 периодов; 95% прерывание 250 периодов |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 4050,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 468,0 тыс. ч минимум |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 76,2 × 50,8 × 28 мм |
| Габариты в дюймах | 3" × 2" × 1,1" |
| Масса | 0,13 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 100 шт. |
| Масса упаковки | 14 кг |
| Объем упаковки | 1,13 CUFT |
Подключение
| Разъем | Назначение | Контакты | Сочленяемый корпус | Контакты обжима |
| CN1 | Вход AC | 1 — AC/L; 2 — без контакта; 3 — AC/N | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN100 | Выход DC | 1,2 — -V; 3,4 — +V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Может потребоваться снижение выходной мощности при пониженном входном напряжении; необходимо использовать кривую дерейтирования.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Кривая дерейтирования для температуры окружающей среды относится к горизонтальной установке и моделям без вентилятора; при температуре выше 50 °C требуется снижение нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Испытания EMC выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм с заземлением через 1 МΩ.
- Для соответствия директивам EMC необходимо учитывать заземление и требования конечной системы.
- Для моделей в конфигурации Class I и Class II применяются разные условия по эмиссии; для Class II может потребоваться ферритовый сердечник в выходном кабеле.
