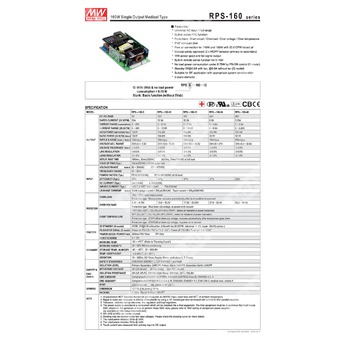

RPS-160-12
RPS-160-12 — медицинский импульсный источник питания 12 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия медицинских источников питания Mean Well |
| 160 | Номинальная мощность серии: 160 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Общее назначение
RPS-160-12 — это компактный открытый AC/DC источник питания медицинского класса с одним основным выходом 12 В, рассчитанный на питание аппаратуры, где требуются высокая надёжность, низкие утечки, соответствие требованиям по электробезопасности и электромагнитной совместимости.
Особенности
- Компактное исполнение формата 5" × 3".
- Соответствие медицинским требованиям 2 x MOPP.
- Пригоден для применения в оборудовании типа BF при соответствующем системном исполнении.
- Низкое потребление на холостом ходу: менее 0,5 Вт при управлении PS-ON, для исполнения с 5VSB.
- Наличие сигнала Power Good, Power Fail и дежурного выхода 5 В.
- Удалённая компенсация падения напряжения по линии 5 ~ 15 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Работа на высоте до 3000 м.
- Срок службы, указанный в документе, с высоким уровнем надёжности MTBF.
Области применения
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии сна.
- Насосное медицинское оборудование.
Описание
Серия RPS-160 представляет собой высоконадёжные медицинские источники питания на печатной плате с высокой удельной мощностью. Исполнение RPS-160-12 предназначено для работы от сети переменного тока 90 ~ 264 В и формирует стабилизированное выходное напряжение 12 В. Серия рассчитана на использование в медицинских системах класса I и соответствует требованиям по изоляции, электробезопасности и ЭМС, что делает её пригодной для встроенного применения в профессиональном оборудовании.
Для варианта 12 В характерны высокий КПД, ограниченный уровень пульсаций, встроенные схемы защиты и возможность работы как с принудительным, так и с конвективным охлаждением в зависимости от условий установки и нагрузки.
Технические параметры
Выход
| Параметр | Значение для RPS-160-12 |
| Выходное напряжение | 12 В |
| Номинальный ток при охлаждении 20,5 CFM | 12,9 А |
| Диапазон тока при конвекции | 0 ~ 9,1 А |
| Диапазон тока при охлаждении 20,5 CFM | 0 ~ 12,9 А |
| Номинальная мощность при конвекции | 112,2 Вт |
| Номинальная мощность при охлаждении 20,5 CFM | 159,8 Вт |
| Подстройка выходного напряжения | 10,8 ~ 13,2 В |
| Нестабильность по сети | ±3,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 3500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 25 мс / 115 В AC; 20 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Power Good / Power Fail | PG > 500 мс; PF > 1 мс |
| Удалённая компенсация | 5 ~ 15 В |
Вход
| Параметр | Значение для RPS-160-12 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 87% |
| Пусковой ток | 70 А / 230 В AC |
| Типовой входной ток | 1,1 А / 230 В AC |
| Тип пуска | Холодный старт |
Защита
| Параметр | Значение для RPS-160-12 |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | TSW1: отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Дополнительная тепловая защита | TSW2: отключение выходного напряжения с повторным включением для восстановления |
Функции
| Параметр | Значение для RPS-160-12 |
| Сигнал включения | PS-ON: высокий уровень или > 2 ~ 5 В — включение; низкий уровень или < 0 ~ 0,5 В — выключение |
| Дежурный выход | 5 ВSB: 5 В / 0,8 А с вентилятором 20,5 CFM; 5 В / 0,6 А без вентилятора; допуск 2%; пульсации 50 мВ п-п макс. |
Эксплуатационные условия
| Параметр | Значение для RPS-160-12 |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Электробезопасность и ЭМС
| Параметр | Значение для RPS-160-12 |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Исполнение по изоляции | Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP; Secondary-Earth: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по кондукции | Класс B |
| Излучаемая эмиссия | Класс B |
| Гармонические токи | Класс A |
| Устойчивость к ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Устойчивость к быстрым переходным процессам | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность
| Параметр | Значение для RPS-160-12 |
| MTBF | 2082,3 тыс. ч мин. по Telcordia SR-332 (Bellcore); 234,5 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение для RPS-160-12 |
| Габариты | 127 × 76,2 × 34,6 мм |
| Масса | 0,33 кг |
| Упаковка | 36 шт. / 12,9 кг / 0,96 куб. фута |
Примечания
- Все параметры, специально не указанные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность включает 5 ВSB = 0,6 А.
- Номинальная мощность включает 5 VSB = 0,8 А.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконцованной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск по установке, нестабильность по сети и по нагрузке.
- Требуется дерейтинг по входному напряжению; см. кривую дерейтирования для подробностей.
- Удалённая компенсация должна применяться между линиями выхода с учётом падения напряжения.
- Температура окружающей среды снижается для моделей с вентилятором и без вентилятора при работе выше 2000 м.
- Выводы HS1, HS2 и HS3 не должны быть замкнуты.
- M1 является защитным заземлением. Для лучшей ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и заземлением шасси.
- Источник питания рассматривается как компонент, который должен устанавливаться в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 370 × 370 мм толщиной 1 мм.
Конструктив и подключения
Входной разъём CN1: JST B3P-VH или эквивалент.
Выходной разъём CN2: JST B8P-VH или эквивалент.
Разъём Power Good CN3: JST B4B-XH или эквивалент.
Разъём 5VSB CN901: JST B-XH или эквивалент.
Назначение основных контактов:
| Разъём | Контакты | Назначение |
| CN1 | 1, 2, 3, 4 | AC/L |
| CN1 | 2 | Не подключён |
| CN1 | 3 | AC/N |
| CN2 | 1, 2, 3, 4 | -V |
| CN2 | 5, 6, 7, 8 | +V |
| CN3 | 1 | PG |
| CN3 | 2 | GND |
| CN3 | 3 | -S |
| CN3 | 4 | +S |
| CN901 | 1 | PS/ON |
| CN901 | 2, 4 | GND |
| CN901 | 3 | 5VSB |
