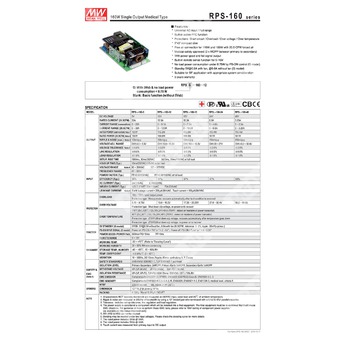

RPS-160-15 - медицинский AC/DC источник питания 160 Вт с выходом 15 В для промышленной и медицинской аппаратуры.
Назначение и общие сведения
RPS-160-15 — компактный печатный источник питания медицинского назначения серии RPS-160, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 15 В с мощностью до 160 Вт при принудительном охлаждении и до 110 Вт при естественной конвекции.
Изделие рассчитано на применение в медицинском оборудовании, включая аппаратуру класса BF, и соответствует требованиям по электробезопасности и электромагнитной совместимости для медицинских систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия источников питания |
| 160 | Номинальная мощность серии — 160 Вт |
| 15 | Выходное напряжение — 15 В |
Особенности
- Компактное исполнение: 5″ × 3″.
- Медицинская безопасность, 2×MOPP в соответствии с IEC 60601-1 и ANSI/AAMI ES60601-1.
- Пригоден для применения в оборудовании класса BF при соответствующем системном проектировании.
- Два режима теплового расчёта: 110 Вт при естественной конвекции и 160 Вт при обдуве 20,5 CFM.
- Очень малое потребление мощности на холостом ходу: менее 0,5 Вт в исполнении с PS-ON (модель G).
- Сигналы 5VSB, Power Good, Power Fail.
- Удалённая компенсация падения напряжения по линии обратной связи для выходов 5–15 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 3000 м.
- Три года гарантийного срока в документе указаны, но здесь не приводятся.
Области применения
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии сна.
- Насосное медицинское оборудование.
Описание
RPS-160 — это высоконадёжный зелёный печатный источник питания медицинского назначения с высокой удельной мощностью в формате 5″ × 3″. Он принимает входное напряжение 90…264 В переменного тока и обеспечивает различные варианты выходного напряжения от 5 В до 48 В. Для версии RPS-160-15 номинальное выходное напряжение составляет 15 В.
Рабочий КПД достигает 87% для версии 15 В. Источник характеризуется очень низким потреблением мощности без нагрузки — менее 0,5 Вт в исполнении с управлением PS-ON (модель G). Изделие допускается к применению в системах класса I с заземлением корпуса и предназначено для медицинской аппаратуры, в том числе оборудования с пациентским контактом класса BF.
Уровень утечки тока составляет менее 160 мкА при 264 В AC, а ток прикосновения — менее 100 мкА при 264 В AC. Источник соответствует международным медицинским требованиям и EMC-стандартам, включая требования по устойчивости к помехам и излучению.
Таблица исполнения
| Тип | Описание | Примечание |
| Пустое обозначение | Без 5VSB | В наличии |
| G | С выходом 5VSB и потреблением без нагрузки менее 0,5 Вт | В наличии |
Параметры
Выход
| Параметр | Значение для RPS-160-15 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток при обдуве 20,5 CFM | 10,3 А |
| Диапазон тока при естественной конвекции | 0…7,3 А |
| Диапазон тока при обдуве 20,5 CFM | 0…10,3 А |
| Номинальная мощность при естественной конвекции | 112,5 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 159,5 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 3500 мс, 30 мс при 115 В AC, полная нагрузка |
| Время удержания | 25 мс при 115 В AC; 20 мс при 230 В AC, полная нагрузка |
| Напряжение срабатывания защиты от перенапряжения | 17,2…20,3 В |
| Защита от перегрузки | 105…135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от перегрева | TSW2: отключение выходного напряжения, восстановление после повторного включения питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,98 при 115 В AC, полная нагрузка |
| КПД при типовой нагрузке | 87% |
| Пусковой ток | 70 А при 230 В AC; 35 А при 115 В AC, холодный пуск |
| Потребляемый ток сети | 1,1 А при 230 В AC; 2 А при 115 В AC |
Функции
| Параметр | Значение |
| Сигнал включения PS-ON | Включение: высокий уровень или >2…5 В; выключение: низкий уровень или <0…0,5 В |
| Сигнал Power Good / Power Fail | 500 мс > PG > 10 мс; PF > 1 мс |
| Режим ожидания 5VSB | 5 В при 0,6 А без вентилятора; 0,8 А с вентилятором 20,5 CFM; допуск 2%; пульсации 50 мВ пик-пик максимум |
| Удалённая компенсация | Для выходов 5…15 В |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…135% от номинальной мощности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | TSW1: автоматическое восстановление после снижения температуры; TSW2: восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учётом графика дерating |
| Удалённая компенсация по напряжению | 5…15 В |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учётом BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – земля: 1×MOPP; вторичная цепь – земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2: уровень 4, 15 кВ воздухом; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3: уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые импульсные помехи | BS EN/EN61000-4-4: уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5: уровень 4, 4 кВ Line-FG; 2 кВ Line-Line |
| Проводимая устойчивость | BS EN/EN61000-4-6: уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8: уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
MTBF
| Параметр | Значение |
| MTBF | 2082,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 234,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 127 × 76,2 × 34,6 мм |
| Габариты в дюймах | 5″ × 3″ × 1,36″ |
| Масса | 0,33 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 36 шт. |
| Масса упаковки | 12,9 кг |
| Объём упаковки | 0,96 CUFT |
Примечания
- Все параметры, специально не указанные, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность включает 5VSB при 0,6 А.
- Номинальная мощность включает 5VSB при 0,8 А.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12″, оконечной нагрузки 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допусков, стабилизацию по линии и по нагрузке.
- При необходимости может потребоваться снижение мощности в зависимости от графика дерейтинг.
- Удалённая компенсация падения напряжения на выходе возможна для выходов 5…15 В.
- Температура окружающей среды при эксплуатации должна снижаться при использовании безвентиляторного исполнения на высоте выше 2000 м.
- HS1, HS2 и HS3 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшего ЭМС следует обеспечить электрическое соединение между M1, M2 и заземлением корпуса.
