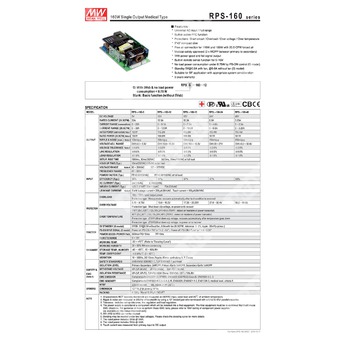

RPS-160-24
RPS-160-24 - медицинский импульсный источник питания 24 В для промышленного и медицинского оборудования, 160 Вт.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RPS | Серия RPS — компактный медицинский источник питания высокой надежности |
| 2 | 160 | Номинальная мощность 160 Вт |
| 3 | 24 | Выходное напряжение 24 В |
Краткое назначение
RPS-160-24 предназначен для питания медицинской и промышленной электронной аппаратуры от сети переменного или постоянного тока с обеспечением стабильного выходного напряжения 24 В и встроенными функциями защиты, управления и контроля.
Особенности
- Компактное исполнение формата 5" × 3".
- Одобрен для применения в медицинской аппаратуре с уровнем защиты 2 × MOPP.
- Подходит для применения в оборудовании класса BF при корректной системной интеграции.
- Эффективность преобразования до 87%.
- Потребление холостого хода менее 0,5 Вт при управлении PS-ON для исполнения G.
- Наличие выхода 5 В дежурного питания, сигнала Power Good и Power Fail.
- Наличие дистанционной обратной связи по напряжению.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Работа на высоте до 3000 м.
Области применения
- Кислородные концентраторы.
- Установки для гемодиализа.
- Медицинские мониторы.
- Аппараты для сна и респираторной поддержки.
- Насосное медицинское оборудование.
Описание
RPS-160-24 — это высоконадежный медицинский источник питания печатного исполнения с высокой удельной мощностью. Устройство рассчитано на вход от сети 90...264 В переменного тока и также допускает питание от источника 127...370 В постоянного тока. Серия поддерживает несколько выходных напряжений, включая 24 В, и предназначена для систем, где требуется сочетание высокой эффективности, малого потребления без нагрузки, дежурного питания 5 В и интерфейсов управления.
Для исполнения с буквой G предусмотрены функции дистанционного включения PS-ON и выход 5VSB. Источник соответствует требованиям медицинской безопасности и EMC для применения в составе оборудования с пациентским контактом, при этом проектирование должно учитывать системные требования к конечному изделию.
Электрические параметры
Выход
| Параметр | Значение для RPS-160-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток при 20,5 CFM | 6,5 А |
| Диапазон регулировки выходного напряжения основного выхода | 22...27 В |
| Нестабильность по линии | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 120 мВ п-п |
| Уставка включения, время нарастания | 1800 мс, 30 мс при 230 В переменного тока |
| Время удержания | 20 мс при 115 В переменного тока, 25 мс при 230 В переменного тока, при полной нагрузке |
| Выходная мощность при конвекции | 113,4 Вт |
| Выходная мощность при обдуве 20,5 CFM | 161 Вт |
Вход
| Параметр | Значение для RPS-160-24 |
| Диапазон входного напряжения | 90...264 В переменного тока / 127...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, типовое значение | 87% |
| Пусковой ток, типовое значение | 35 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный запуск |
| Потребляемый ток сети, типовое значение | 2 А при 115 В переменного тока; 1,1 А при 230 В переменного тока |
| Ток утечки | Менее 160 мкА при 264 В переменного тока |
| Ток прикосновения | Менее 100 мкА при 264 В переменного тока |
Защиты
| Параметр | Значение для RPS-160-24 |
| Защита от перегрузки | 105...135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27,6...32,4 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дополнительная защита от перегрева | TSW2: отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр | Значение |
| Дистанционное включение | Вариант G: включение при PS-ON = высокий уровень или > 2...5 В; выключение при PS-ON = низкий уровень или < 0...0,5 В |
| Сигнал Power Good / Power Fail | 500 мс > PG > 10 мс; PF > 1 мс |
| Дежурный источник 5 В | 5 В при 0,6 А без вентилятора, 0,8 А с вентилятором 20,5 CFM; допуск 2%; пульсации 50 мВ п-п максимум |
| Дистанционная обратная связь | Поддерживается в диапазоне 5...15 В |
Эксплуатационные условия
| Параметр | Значение для RPS-160-24 |
| Рабочая температура | -20...+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 1,5 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС — излучение
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Радиопомехи излучаемые | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздухом; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проведённая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2082,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 234,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 34,6 мм |
| Габариты в дюймах | 5" × 3" × 1,36" |
| Масса | 0,33 кг |
| Упаковка | 36 шт.; 12,9 кг; 0,96 куб. фута |
Примечания
- Все параметры, специально не указанные, измеряются при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная выходная мощность включает дежурный выход 5VSB 0,6 А.
- Номинальная выходная мощность включает дежурный выход 5VSB 0,8 А.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары, оконеченной параллельной цепью 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по линии и нестабильность по нагрузке.
- Для корректной настройки выходного напряжения требуется измерение на точке нагрузки; следует проверить дерейтинг по входному напряжению.
- Во время проверки пульсаций и шума может потребоваться подключение внешней нагрузки.
- Температурный дерейтинг зависит от наличия вентилятора: для фанless-моделей и для моделей с вентилятором при высоте выше 2000 м необходимо учитывать снижение допустимой нагрузки.
- HS1, HS2 и HS3 не допускается замыкать между собой.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование; все испытания EMC выполняются при монтаже в металлическую пластину 360 мм × 360 мм толщиной 1 мм с соблюдением требований к конечному изделию.
Подключение и конструктив
Входной разъём CN1: JST B3P-VH или эквивалент. Назначение контактов: 1 — AC/N, 2 — не установлен, 3 — AC/L.
Выходной разъём CN2: JST B8P-VH или эквивалент. Назначение контактов: 1,2,3,4 — -V; 5,6,7,8 — +V.
Разъём Power Good CN3: JST B4B-XH или эквивалент. Назначение контактов: 1 — PG, 2 — GND, 3 — -S, 4 — +S.
Разъём 5VSB CN901: JST B-XH или эквивалент. Назначение контактов: 1 — PS/ON, 2,4 — GND, 3 — 5VSB.
Требуется заземление. Для лучшей электромагнитной совместимости следует обеспечить электрическое соединение между M1, M2 и шасси.
