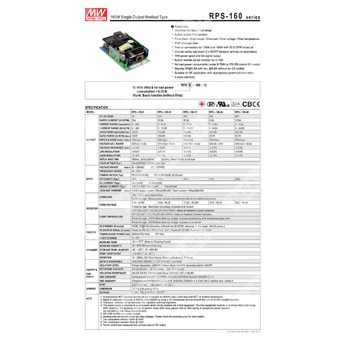

RPS-160-48 - медицинский источник питания переменного/постоянного тока мощностью 160 Вт для аппаратуры с выходом 48 В.
Назначение и общая характеристика
RPS-160-48 относится к серии RPS-160 — высоконадежных зелёных медицинских источников питания формата печатной платы. Изделие предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В с номинальной мощностью до 160 Вт при принудительном охлаждении и до 110 Вт в режиме конвекции. Блок рассчитан на применение в медицинском и BF-классе оборудования, а также в системах, где требуются малые токи утечки, сигнал «Power Good», дистанционное включение и удалённый контроль напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RPS | Серия источников питания Mean Well RPS |
| 160 | Номинальная мощность серии 160 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Компактный форм-фактор 5" × 3".
- Медицинская сертификация, 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в оборудовании BF-класса при корректной системной интеграции.
- Мощность до 110 Вт при естественной конвекции и до 160 Вт при обдуве 20,5 CFM.
- ЭМИ соответствует классу B для конфигурации класса I.
- Потребление на холостом ходу ниже 0,5 Вт при управлении PS-ON (исполнение G).
- Наличие выходов 5 VSB, Power Good, Power Fail, удалённого измерения напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 3000 м.
Области применения
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские мониторы.
- Аппараты для терапии сна.
- Насосное медицинское оборудование.
Описание
RPS-160-48 представляет собой высоконадежный медицинский импульсный источник питания на печатной плате с высокой удельной мощностью в формате 5" × 3". Модель принимает входное напряжение 90…264 В переменного тока и обеспечивает выход 48 В постоянного тока. КПД достигает 88%. Конструкция ориентирована на применение в системах класса I и совместима с BF-оборудованием. Ток утечки крайне мал и составляет менее 160 мкА. Изделие соответствует международным медицинским требованиям по изоляции и электромагнитной совместимости.
Параметры
Выход
| Параметр | RPS-160-48 |
| Выходное напряжение | 48 В |
| Номинальный ток при обдуве 20,5 CFM | 3,25 А |
| Ток при конвекции | 0…2,3 А |
| Номинальная мощность при конвекции | 113,4 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 161 Вт |
| Диапазон подстройки выходного напряжения | 43,2…52,8 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 3500 мс, 30 мс при 115 В~; 1800 мс, 30 мс при 230 В~ |
| Время удержания | 25 мс при 115 В~; 20 мс при 230 В~ |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В~ или 127…370 В= |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В~, PF > 0,93 при 230 В~ при полной нагрузке |
| КПД | 88% |
| Пусковой ток | 35 А при 115 В~, 70 А при 230 В~; холодный запуск |
| Потребляемый ток сети | 1,1 А при 230 В~, 2 А при 115 В~ |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2…64,8 В; отключение выходного напряжения с повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита TSW2 | Отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр | Значение |
| Удалённое включение PS-ON | Включение: высокий уровень или более 2…5 В; выключение: низкий уровень или менее 0…0,5 В |
| Сигнал Power Good / Power Fail | Power Good: 500 мс > PG > 10 мс; Power Fail: PF > 1 мс |
| Режим ожидания 5 VSB | 5 В при 0,6 А без вентилятора, 0,8 А с вентилятором 20,5 CFM; допуск 2%; пульсации до 50 мВ пик-пик |
| Удалённое измерение | 5…15 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; схема с учётом BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ~; I/P-FG: 2 кВ~; O/P-FG: 1,5 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25 °C / 70% RH |
| Ток утечки на землю | Менее 160 мкА при 264 В~ |
| Ток прикосновения | Менее 100 мкА при 264 В~ |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Проводимая устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 2082,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 234,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
| Размеры | 127 × 76,2 × 34,6 мм |
| Размеры в дюймах | 5" × 3" × 1,36" |
| Масса | 0,33 кг |
| Упаковка | 36 шт.; 12,9 кг; 0,96 куб. фута |
Примечания
- Все параметры, специально не указанные, измерены при входе 230 В~ и номинальной нагрузке при температуре окружающей среды 25 °C.
- Номинальная мощность включает 5 VSB 0,6 А.
- Номинальная мощность включает 5 VSB 0,8 А.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Удалённое измерение должно выполняться с применением двух проводов.
- Для снижения пульсаций и шума требуется предусмотреть низкий входной импеданс на стороне нагрузки.
- Температура окружающей среды для моделей с вентилятором и без вентилятора должна проверяться по кривой дерейтирования; при высоте выше 2000 м уменьшение температуры окружающей среды составляет 5 °C на 1000 м.
- HS1, HS2 и HS3 не должны быть закорочены.
- Компонент системы питания следует рассматривать как часть конечного оборудования; все испытания ЭМС выполняются на типовой конфигурации с металлической пластиной 360 мм × 360 мм × 1 мм с креплением, обеспечивающим соответствие ЭМС-требованиям.
Схема подключения предусматривает входной разъём CN1, выходной разъём CN2, разъём сигнализации CN3 и разъём 5VSB CN901. Для улучшения ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и шасси заземления; M1 является защитным заземлением.
