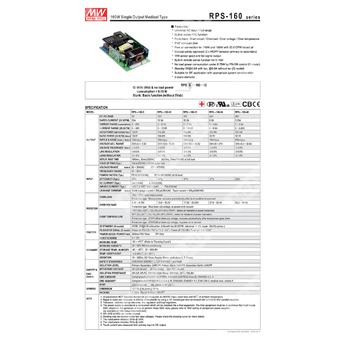

RPS-160-5 — медицинский импульсный источник питания 160 Вт с выходом 5 В для промышленной и медицинской аппаратуры.
RPS-160-5 — это компактный медицинский источник питания переменного/постоянного тока мощностью до 160 Вт, предназначенный для питания низковольтной электроники в медицинских и близких по требованиям к безопасности системах. Модель обеспечивает выход 5 В, поддерживает дистанционное измерение напряжения, сигнал Power Good, управление включением PS/ON, а также полный набор защит по перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Обозначение | Расшифровка |
| RPS | Серия источников питания Mean Well RPS |
| 160 | Номинальная мощность 160 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
Серия RPS-160 предназначена для применения в медицинском оборудовании и аппаратуре, где требуется компактный источник питания с повышенной надежностью, низким энергопотреблением в режиме холостого хода и соответствием требованиям медицинской электробезопасности.
- Компактное исполнение 5" × 3".
- Соответствие требованиям медицинской безопасности 2 x MOPP.
- Подходит для оборудования класса BF при корректной системной интеграции.
- Энергопотребление без нагрузки менее 0,5 Вт при управлении PS/ON для исполнения с 5VSB.
- Наличие выходов 5VSB, Power Good, Power Fail, дистанционного измерения напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Допустимая высота эксплуатации до 3000 м.
Описание
RPS-160-5 представляет собой высоконадежный медицинский источник питания на печатной плате, построенный с применением схемы коррекции коэффициента мощности и импульсного преобразования. Устройство рассчитано на питание от сети переменного тока 90…264 В или постоянного тока 127…370 В. Для модели 5 В обеспечивается номинальный ток до 30 А при принудительном охлаждении 20,5 CFM, а также работа в режиме конвекции с пониженным допустимым током нагрузки.
Источник питания имеет медицинские сертификаты и рассчитан на использование в системах, где требуется соответствие требованиям электробезопасности и электромагнитной совместимости, включая оборудование с контактным применением к пациенту класса BF.
Таблица параметров изделия
| Параметр | Значение |
| Серия | RPS-160 |
| Модель | RPS-160-5 |
| Номинальная мощность | 160 Вт |
| Тип изделия | Медицинский импульсный источник питания |
| Выходное напряжение | 5 В |
Выходные параметры
| Параметр | Значение для RPS-160-5 |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток при охлаждении 20,5 CFM | 30 А |
| Номинальный ток при конвекционном охлаждении | 0…20 А |
| Диапазон регулировки выходного напряжения | 4,5…5,5 В |
| Нестабильность по сети | ±4,0% |
| Нестабильность по нагрузке | ±0,5% |
| Установка и время нарастания | 1800 мс, 30 мс при 230 В AC |
| Время удержания | 20 мс при 115 В AC; 25 мс при 230 В AC, при полной нагрузке |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Дистанционное измерение напряжения | 5…15 В |
| Сигнал Power Good / Power Fail | Power on: PS-ON = «Hi» или > 2…5 В; Power off: PS-ON = «Low» или < 0…0,5 В |
| Выход 5VSB | 5 В, 0,6 А без вентилятора; 0,8 А с вентилятором 20,5 CFM |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 86% |
| Входной ток | 2 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный запуск |
| Потребление от сети | См. примечание о токе потребления; для модели с 5VSB указано наличие режима PS-ON |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,7…6,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | TSW1: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от перегрева TSW2 | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная цепь – вторичная: 2 x MOPP; первичная – земля: 1 x MOPP; вторичная – земля: 1 x MOPP |
| Испытательное напряжение | Вход – выход: 4 кВ AC; вход – FG: 2 кВ AC; выход – FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | < 160 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Мигание напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Иммунитет к ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 |
Надежность
| Параметр | Значение |
| MTBF | 2082,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 234,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Габариты | 127 × 76,2 × 34,6 мм |
| Габариты в дюймах | 5" × 3" × 1,36" |
| Масса | 0,33 кг |
| Упаковка | 36 шт. / 12,9 кг / 0,96 куб. фута |
Интерфейсы и разъемы
Входной разъем CN1: JST B3P-VH или эквивалент
| Контакт | Назначение |
| 1 | AC/N |
| 2 | Не подключен |
| 3 | AC/L |
Выходной разъем CN2: JST B8P-VH или эквивалент
| Контакт | Назначение |
| 1,2,3,4 | +V |
| 5,6,7,8 | -V |
Разъем Power Good CN3: JST B4B-XH или эквивалент
| Контакт | Сигнал |
| 1 | PG |
| 2 | GND |
| 3 | -S |
| 4 | +S |
Разъем 5VSB CN901: JST B-XH или эквивалент
| Контакт | Назначение |
| 1 | PS/ON |
| 2,4 | GND |
| 3 | 5VSB |
Примечания
- Все параметры без специального указания измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Номинальная мощность включает потребление 5VSB 0,6 А.
- Номинальная мощность включает потребление 5VSB 0,8 А.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, нестабильность по сети и нагрузке.
- Режим работы может потребовать снижения нагрузки в зависимости от кривой дерейтирования.
- Ток прикосновения измеряется от первичного входа к выходу.
- Температурное дерейтирование для моделей без вентилятора и с вентилятором различается; при высоте выше 2000 м требуется дополнительное снижение нагрузки.
- Контакты HS1, HS2 и HS3 не должны быть закорочены.
- Компоненты силовой части и EMI-контуры должны быть окончательно проверены в составе конечного оборудования.
