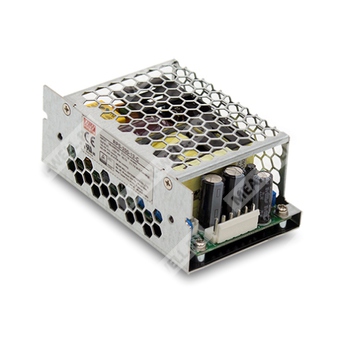

RPS-200-12-C - компактный медицинский источник питания 12 В, 200 Вт, в закрытом корпусе для ответственных применений.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RPS | Серия источников питания для медицинского применения |
| 200 | Номинальная мощность 200 Вт |
| 12 | Выходное напряжение 12 В |
| C | Закрытое исполнение в корпусе |
Краткое назначение
RPS-200-12-C — это медицинский AC/DC источник питания с одним выходом 12 В, рассчитанный на питание аппаратуры с высокими требованиями к безопасности, утечкам и электромагнитной совместимости.
Особенности
- Компактное исполнение форм-фактора 4" × 2".
- Одноканальный выход 12 В.
- Медицинская безопасность: одобрение по 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для BF-применений при корректной системной интеграции.
- Высокая эффективность: до 94% для версии 12 В.
- Очень низкое энергопотребление без нагрузки: менее 0,5 Вт.
- Экстремально низкий ток утечки.
- Выход питания вентилятора 12 В / 0,5 А.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Работа на высоте до 5000 м.
- Закрытое исполнение в корпусе.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские мониторы.
- Устройства терапии апноэ сна.
- Насосные системы.
- Электрические кровати.
Описание
RPS-200-12-C относится к серии высоконадежных медицинских источников питания Mean Well. Устройство предназначено для построения финального оборудования, где требуется совместимость с медицинскими стандартами, малая утечка, высокий уровень электробезопасности и стабильная работа в широком диапазоне сетевого питания. Для версии 12 В устройство обеспечивает выходную мощность до 200,4 Вт при охлаждении от вентилятора 10 CFM и 140,4 Вт при конвекционном охлаждении. Конструкция предусматривает дополнительный выход 12 В / 0,5 А для внешнего вентилятора, что позволяет использовать источник при полной нагрузке и повышает ресурс системы охлаждения.
Выходные характеристики
| Параметр | Значение для RPS-200-12-C |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток при 10 CFM | 16,7 А |
| Номинальный выходной ток при конвекционном охлаждении | 11,7 А |
| Номинальная выходная мощность при 10 CFM | 200,4 Вт |
| Номинальная выходная мощность при конвекционном охлаждении | 140,4 Вт |
| Диапазон подстройки выходного напряжения | 11,4…12,6 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 100 мВ п-п |
| Время установки, нарастания | 700 мс, 30 мс при 230 В AC; 700 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 93% |
| Потребляемый ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный пуск |
| Питание вентилятора | 12 В / 0,5 А |
Защиты
| Вид защиты | Условия и действие |
| Перегрузка | 110…140% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения причины аварии |
| Перенапряжение | 13,2…15,6 В; тип защиты — выключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Тип защиты — выключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Тип защиты — прерывистый режим с автоматическим восстановлением после устранения причины аварии |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Сведения по безопасности и ЭМС
| Параметр | Значение |
| Классы изоляции для применения | Первичная–вторичная: 2 × MOPP; первичная–земля: 1 × MOPP; вторичная–земля: 1 × MOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Ток утечки на землю | < 130 мкА при 264 В AC |
| Ток прикосновения | < 40 мкА при 264 В AC |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Проводимые помехи: BS EN/EN55011 (CISPR11), класс B; излучаемые помехи: BS EN/EN55011 (CISPR11), класс A для класса II и класс B для класса I; гармонические токи: BS EN/EN61000-3-2, класс A; фликер: BS EN/EN61000-3-3 |
| Устойчивость к помехам | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9, 9…28 В/м (385 МГц…5,78 ГГц); EFT bursts: уровень 3, 2 кВ; Surge susceptibility: уровень 4, 4 кВ линия-FG, 2 кВ линия-линия; Conducted susceptibility: уровень 3, 10 В; Magnetic field immunity: уровень 4, 30 А/м; Voltage dip, interruption: 100% dip 1 период, 30% dip 25 периодов, 100% interruptions 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 2669,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Размеры и исполнение
| Параметр | Значение |
| Исполнение | Закрытый корпус |
| Габариты | 103,4 × 62 × 40 мм |
| Обозначение корпуса | Case No.245A |
| Единицы на чертеже | мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,3 кг |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 19 кг |
| Объём упаковки | 1,06 CUFT |
Подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент
| Номер вывода | Назначение | Согласованная ответная часть | Контакт |
| 1 | AC/L | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 2 | Не подключен | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 3 | AC/N | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Выходной разъём DC (CN2): JST B6P-VH или эквивалент
| Номер вывода | Назначение | Согласованная ответная часть | Контакт |
| 1, 2, 3 | -V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 4, 5, 6 | +V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Разъём вентилятора (CN101): JST B2B-PH-K-S или эквивалент
| Номер вывода | Назначение | Согласованная ответная часть | Контакт |
| 1 | +12 В | JST PHR-2 или эквивалент | JST SPH-002T-P0.5S или эквивалент |
| 2 | DC COM | JST PHR-2 или эквивалент | JST SPH-002T-P0.5S или эквивалент |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включённым конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуски уставки, регулирования по линии и по нагрузке.
- Для обеспечения соответствия дерейтингу может потребоваться дополнительная отстройка понижением входного напряжения; см. кривую дерейтирования.
- Измерение тока пульсаций нагрузки выполняется путём переключения тока из первичной цепи во вторичную.
- Температурный дерейтинг для моделей с вентилятором и без вентилятора выполняется при температуре окружающей среды выше 50 °C.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. EMC-испытания выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1 мм.
- Для систем, в которых требуется соблюдение EMC-директив, может потребоваться повторная квалификация на уровне конечного изделия.
- Разъём вентилятора предназначен только для дополнительного внешнего вентилятора охлаждения источника питания и не должен использоваться для питания других устройств.

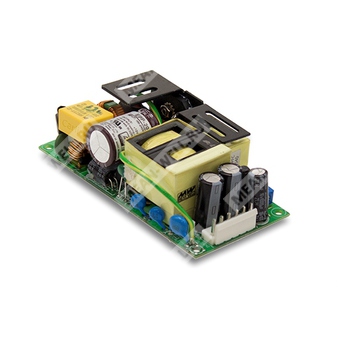

- Исполнение PCB Type обеспечивает conduction Class B; radiated Class B с FG (Class I) и Class A без FG (Class II).
- Закрытое исполнение (-C) не подходит для конфигурации Class II без FG, но рекомендуется для системы Class I с FG.
