RPS-200-12
нет на складе
RPS-200-12 - компактный медицинский AC/DC источник питания 12 В для питания чувствительной аппаратуры.

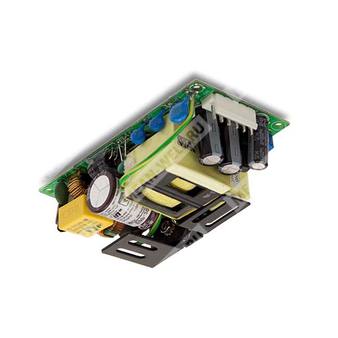

Модуль RPS-200-12 представляет собой высоконадежный импульсный источник питания для медицинских и промышленных применений, выполненный в компактном форм-факторе 4" × 2". Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В с высокой эффективностью, низким уровнем утечки и соответствием требованиям медицинской безопасности.
Расшифровка партномера
| Позиция | Значение |
| RPS | Серия источников питания |
| 200 | Номинальная мощность 200 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Компактный размер 4" × 2".
- Медицинская безопасность, одобрение 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применения класса BF при корректной системной интеграции.
- Конвекционное охлаждение обеспечивает 140 Вт, при использовании вентилятора 10 CFM — до 200 Вт.
- Потребление без нагрузки менее 0,5 Вт.
- Очень низкий ток утечки.
- Выход питания для вентилятора 12 В / 0,5 А.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Срок службы более 65 000 часов.
- Работа на высоте до 5000 м.
Применение
- Оральные ирригаторы.
- Аппараты для гемодиализа.
- Медицинские мониторы.
- Аппараты терапии апноэ сна.
- Насосное оборудование.
- Электрические кровати.
Описание
RPS-200-12 — это медицинский источник питания мощностью 200 Вт с высоким удельным энергопотоком, предназначенный для встраивания в конечное оборудование. Модель рассчитана на вход 80…264 В переменного тока и 113…370 В постоянного тока, обеспечивает стабильный выход 12 В и соответствует требованиям по электромагнитной совместимости и медицинской безопасности. Для версии с принудительным охлаждением достигается максимальная выходная мощность 200 Вт, для работы без вентилятора — пониженная мощность в соответствии с кривыми дерейтирования. Источник имеет низкий уровень пульсаций, высокий КПД и малое собственное потребление.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Выходной ток при 10 CFM | 16,7 А |
| Выходной ток при конвекции | 11,7 А |
| Номинальная мощность при 10 CFM | 200,4 Вт |
| Номинальная мощность при конвекции | 140,4 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 11,4…12,6 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время включения и нарастания | 700 мс, 30 мс при 230 В AC; 700 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 93% |
| Входной ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
Защита
| Параметр | Значение |
| Перегрузка | 110…140% от номинальной выходной мощности |
| Реакция на перегрузку | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2…15,6 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А |
| Допуск питания вентилятора | +15% / -15% |
| Условие нормирования питания вентилятора | При 20% номинального тока основного выхода |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Максимальная высота применения | 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Медицинская изоляция | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток утечки на землю < 130 мкА при 264 В AC; ток прикосновения < 40 мкА при 264 В AC |
| Эмиссия ЭМС | BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11; BS EN/EN55035, EN60601-1-2 |
| Уровень ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Устойчивость к EFT | Уровень 4, 4 кВ по линии-земле; 2 кВ по линии-линии |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 2 кВ |
| Устойчивость к проводимым помехам | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 2669,7 тыс. часов, Telcordia SR-332 (Bellcore); 500,3 тыс. часов, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Исполнение PCB | 101,6 × 50,8 × 29 мм |
| Исполнение в корпусе | 103,4 × 62 × 40 мм |
| Масса PCB | 0,19 кг |
| Масса в корпусе | 0,3 кг |
Упаковка
| Параметр | Значение |
| PCB | 72 шт.; 14,7 кг; 0,84 куб. фута |
| В корпусе | 60 шт.; 19 кг; 1,06 куб. фута |
Подключение
| Разъем | Назначение | Согласующее гнездо | Контакт |
| CN1 | AC/L | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN1 | Не подключен | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN1 | AC/N | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN2 | -V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN2 | +V | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| CN101 | +12 В | JST PHR-2 или эквивалент | JST SPH-002T-P0.5S или эквивалент |
| CN101 | DC COM | JST PHR-2 или эквивалент | JST SPH-002T-P0.5S или эквивалент |
Примечания
- Все параметры, специально не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, нестабильность по линии и по нагрузке.
- Возможно потребуется снижение выходной мощности при низком входном напряжении. Для подробностей следует использовать кривую дерейтирования.
- Ток прикасания может потребовать уточнения для низковольтных систем.
- Кривая дерейтирования по температуре для моделей с вентилятором и без вентилятора отличается; для работы при повышенной температуре следует учитывать соответствующую диаграмму.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Финальное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
